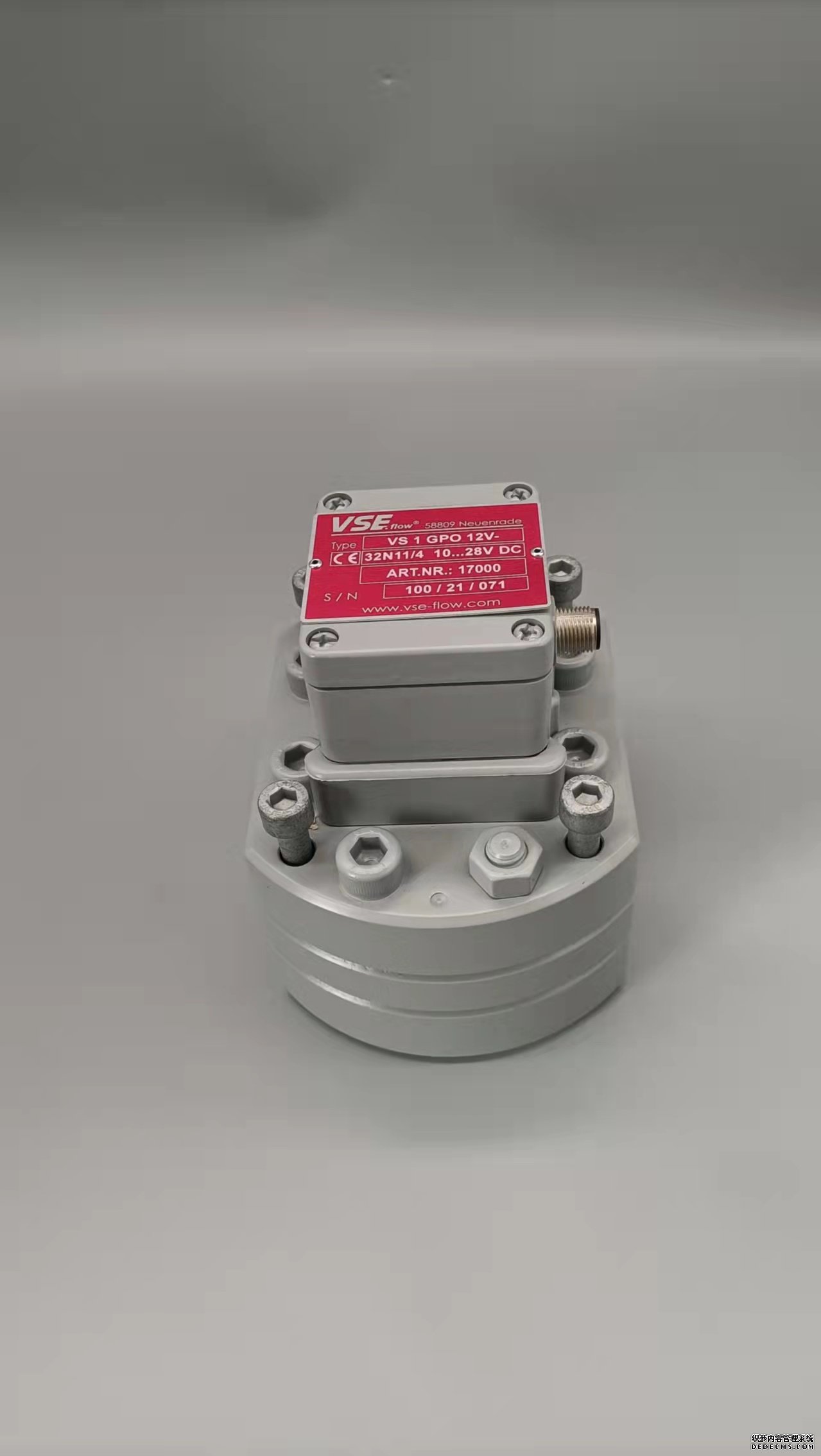

德国VSEVTR1025流量计原厂

发布时间: 热度:
德国VSEVTR1025流量计原厂同时我们还经营:涡街流量计至少保证流量计前15倍管径,流量计后5倍管径。如流量计前有弯头,缩进,扩大等干扰源,则需保证流量计前3040倍的管径,流量计后...

德国VSEVTR1025流量计原厂同时我们还经营:涡街流量计至少保证流量计前15倍管径,流量计后5倍管径。如流量计前有弯头,缩进,扩大等干扰源,则需保证流量计前30–40倍的管径,流量计后6倍管径。流量计应安装于调节阀,压力或温度传感器的上游。  涡街流量计主要用于哪些介质流量测量:如气体、液体、蒸气等多种介质。利用在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,旋涡列在旋涡发生体下游非对称地排列。常见问题主要有指示长期不准;始终无指示;指示大范围波动,无法读数;指示不回零;小流量时无指示;大流量时指示还可以,小流量时指示不准;流量变化时指示变化跟不上;仪表K系数无法确定,多处资料均不一致。总结引起这些问题的主要原因,主要涉及到以下方面选型方面的问题。  涡街流量计技术指标的提高是行业发展的追求,如测量范围,电阻从超导到1014Ω,温度从接近绝对零度到1010℃。如测量准确度,时间测量从30万年不差1秒提高到600万年不差1秒。追求高稳定性和高可靠性随着仪器仪表和测控系统应用领域的不断扩大,可靠性技术在航天航空、电力、冶金、石油化工等大型工程和工业生产中起到维护正常工作的重要作用。  保障现场仪器仪表的测控系统正常工作的涡街流量计也要求高稳定性和高可靠性。因为新材料的出现和各种加工技术的发展,现代的可靠性按平均无故障时间与10年前相比提高了3倍。  涡街流量计热敏检测元件灵敏度高,适用于温度(<350℃)和较低密度的气体测量,但因热敏电阻用玻璃封装,较脆弱,敞易受流体中的污物、有害物质及颗粒物的影响,所以被测介质还应足清洁的液体或气体。1.始动比较低,量程比较宽  为满足社会发展,超声波流量计的计量范围也越来越大,流速在0.05m/s~30m/s的范围内的流体都可以被精准测量,量程比达到1:700左右,可测范围也比较广,可满足气体、液体传输过程中对安全的需求,并且灵敏度也比较高,可测量很小的流量,保证计量不间断,可良好地满足峰谷用量差异大的场合。2.自带旋转整流器  超声波流量计中自带旋转整流器,因此,对超声流量计安装位置前后管道的要求比较低,解决了传统流量计不确定流场打乱的问题,可形成自己所需的流场,旋转整流器的使用,可促使前直管段从原先的20D缩短到5D之内,从而降低安装管段的长度,降低对空间的要求,影响精度可控制在1%以内。3.抗污染性能强  超声波流量计通常都应用在测量环境比较恶劣的场所,如果抗污染能力不足,必然会增加维修成本。随着科学技术的发展,超声流量计愈发先进可靠,无可动部件。而且具有很强的穿透性和自动清洗功能,即便长时间运行,粉尘、杂物、水汽等因素也不会影响测量的精度,维护量和维护成本都比较低。4.可实现智慧化管理  在超声波流量计内部可设置基于NB-IoT技术远传模块,利用局域网就可以实现测量数据的远程传输,为中心控制端提供现场诊断资讯,进行故障预处理和异常报警,提醒现场运维人员及时处理,进行实时监控,实现“少人值班或者无人值班”的智慧化管理。插入式热式气体质量流量计的信号发生模块包括两个传感器探头、温度补偿电桥和电压调整电路三部分/如图所示,本课题所设计的是插入式恒温差质量流量计,采用热消散效应,所以我们选择铂热敏电阻Pt20和Pt1000分别作为流量计的流量探头和温度探头,铂热敏电阻的阻值对温度反应灵敏.与所处环境温度基本呈线性关系,确保了我们对流量计精度的要求;同时,铂热敏电阻的温度系数大,在测量范围内,物理化学性能稳定,可以反复加热冷却,使用寿命长,完全可以用来做传感器材料,保证流量计的稳定性要求;而且热敏电阻的体积可以做到很小,减小插入式热式气体质量流量计对流体流动状态的影响,保证流量测量值的真实有效。为了适应仪表网络化的发展方向,在系统设计时我们要根据实际需要为电磁流量计配备合适的通信接口.在当今单片机系统的通信中,RS232和RS485标准总线应用最为广泛,技术也最为成熟.RS232用来连接两台计算机(微处理器)之间的串口通信,当我们需要一个更长的距离或者比RS232更快的速度下进行传输的时候,RS485就是一个很好的解决办法.另外,RS485连接不限于仅仅连接两台设备.根据距离,比特率和接口芯片,我们可以用单一导线连接最多256个节点.为了使电磁流量计的应用范围更加广泛,我们选用RS485标准总线来实现仪表和外部系统的通信.  RS485是双向、半双工通信协议,允许多个驱动器和接收器挂接在总线上,其中每个驱动器都能够脱离总线.该规范满足所有RS422的要求,而且比RS422稳定性更强.具有更高的接收器输入阻抗和更宽的共模范围(-7V至+12V).  接收器输入灵敏度为士200mV,这就意味着若要识别符号或间隔状态,接收端电压必须高于+200mV或低于-200mV.最小接收器输入阻抗为12k,驱动器输出电压为±1.5V(最小值)、+5V(最大值).  驱动器能够驱动32个单位负载,即允许总线上并联32个12k的接收器.对于输入阻抗更高的接收器,一条总线上允许连接的单位负载数也较高.RS485接收器可随意组合,连接至同一总线,但要保证这些电路的实际并联阻抗不高于32个单位负载(375).  采用典型的24AWG双绞线时,驱动器负载阻抗的最大值为54,即32个单位负载并联2个120终端匹配电阻.RS485已经成为POS、工业以及电信应用中的最佳选择.较宽的共模范围可实现长电缆、嘈杂环境(如工厂车间)下的数据传输.更高的接收器输入阻抗还允许总线上挂接更多器件.  因RS485接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口.因为RS485接口组成的半双工网络一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输.RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB.9(孔),与键盘连接的键盘接口RS485采用DB.9(针).  通信接口电路如图3.13所示,我们选用MAX485作为系统的通信接口芯片.MAX485是MAXIM公司推出的支持RS485协议的低功耗收发器,它的驱动器摆率不受限制,可以实现最高2.5Mbps的传输速率.它是用于RS.485通信的半双工低功率收发器件,包含一个驱动器和一个接收器,具有输入接收器和输出驱动器使能管脚.使用一个半双工连接的难点就是控制每个驱动器在什么时候被启用,或者处于激活状态.当一个驱动器在传输的时候,必须直到它完成传输都保持被启用状态,然后在一个应答节点开始响应之前切换到禁用状态.MAX485的控制端RE和DE短接,这样用一个信号可以控制两种状态:接收和发送.RE和DE为“l”时,发送端接通,数据经DI脚后,变成传送的信号送到传输线.RE和DE为“0”时传输线上的信号经MAX485,当处于发送状态时,数据信号经发送端DI,在输出端A和B上交替出现高电平:当处于接收状态时,A和B上交替的高电平信号经MAX485转换成高低电平信号经RO输出.在电磁流量计传输过程中,交替的高电平保证通信传输回路中始终有电流,能实现可靠通信.vse流量计德国VSEVTR1025流量计原厂1、测量管、法兰、浮子的材料选择   针对酒精、乙醛流量测量,可采用一般防腐材料1Cr18NigTi制作测量管、法兰、浮子;针对粗醋酸、冰醋酸的流量测量,由于其腐蚀性强,则测量管内部接触被测介质的所有部位和浮子均要衬聚四氟乙烯材料,测量管、法兰采用1Cr18NigTi材料。 2.金属管浮子流量计和口径的计算与选择(针对液体流量测量) (1)当工艺专业提出液体体积流量Qva,我们用下式计算系数FV: 其中:ρs是所选择浮子材料的密度(g/cm3);1Cr18NigTi浮子ρs=7.8(g/cm3);PTFE浮子ρs=3.4(g/cm3);ρs是被测量介质的密度(g/cm3)。(2)根据以上计算得到的系数FV,我们可以得到对于液体用水标校时的流量QV(水):QV(水)=FV·Qva (3)根据生产厂家提供的流量表可选择出QV(水)所对应的金属管浮子流量计的口径、浮子号。 (4)按此浮子号的量程值除以系数FV得出介质的流量范围QN,刻度可在0.9QN至1.1QN选择。 (5)举例说明。原始技术数据见表1,计算结果及选择见表2。 3.现场显示及远传的选择   现场显示选用M7,指示实际状态下流体的瞬时流量值/小时。   远传型式可选用Es-电远传输出4~20mA,亦可选用EX-本安防爆远传输出4~20mA。 4.显示仪表选择   选择流量积算仪,它具有瞬时流量显示和比例累积流量积算功能。1.安装地点的选择①尽量避免将电磁流量计安装在温度经常变化的地点,降低温度变化引起的温漂,减少流量不稳情况。如果现场受到热源的辐射,必须采用热隔离或通风设施。②避免将流量计安装在受振动或撞击的地方。③尽量避免将电磁流量计安装在腐蚀性环境中,若不能避免,尽量选择通风良好的环境。④电磁流量计尽量避免阳光直晒。⑤请勿将电磁流量计安装在电动机、变压器和其他强电源附近,减少电磁干扰。⑥留足必要的安装及检修空间。2.流量计可自动检测正反方向  安装仪表时,应使流向箭头同现场实际正流向保持一致。对分离型仪表,交换转换器或传感器一端的CD1和CD2端子上的连线,相当于切换流向。3.传感器(含--体型)与管道的连接要求  首先,要注意传感器本身不能作为荷重支撑点,它不能支撑毗连的工作管道。同时,传感器安装时应当使其不受过大的拉紧应力,应考虑消除毗连管道因热膨胀产生的应力影响。安装传感器时,应保证测量管与工艺管道同轴。法兰之间加装的法兰垫圈,应有良好的耐腐蚀性能,该垫圈不得伸入管道内部。在传感器邻近管道进行焊接或火焰切割时,要采取隔离措施,防止衬里受热。为可靠测量,重要的是电极应当完全浸没在被测流体中,传感器可以安装在任何方位(水平、垂直、倾斜),只要通过电极的连线基本处于水平位置即可(与水平线夹角一般<10度),为了进一步减小夹带气泡对测量的影响,可以适当提高工作压力。要避免管道内产生负压,损坏衬里。仪表安装场所的磁场强度应小于400A/m。4.与金属管道的连接、连线和接地  流量信号是以介质为参考点(0V)的差动信号,传感器内部已将信号参考点(OV)与金属测量管连通。一般通过管道法兰与仪表法兰的连接螺栓虽然能使流量计取得介质电位(0V),但正规的方法是加装电气连线,确保以介质为OV的流量信号可靠输出。传感器还应加接地线,接地电阻应小.于10欧姆。5.其他安装注意事项①电磁流量计接地装置应独立设置,不能与电气系统共用接地装置,接地电阻≤109.②仪表安装完毕,通过2mm2铜芯软线将电磁流量计接地极连接到接地装置。③为了保护电磁流量计内衬不被机械划伤,建议管道吹扫完毕后,再安装电磁流量计。同时,在焊接管道时,严格控制电焊机接地线搭接位置,避免用电磁流量计本体作为导体通过焊接电流,以防电子线路被击穿,造成仪表损坏。④为了防止电磁流量计受到管道的振动、热胀冷缩的影响,避免将电磁流量计单独固定,可以通过管道一起进行支撑。⑤电磁流量计中心轴应与管道中心轴保持同心,以免引起测量误差。⑥搬运电磁流量计时,应保证流量计测量管部位均衡受力,或通过本体的吊环进行搬运,不能让流量计信号引出管和接线盒受力。⑦当介质中含有固体沉淀物时,电磁流量计应垂直安装,避免安装在水平管道的最低点,以防物料堆积在管道内。⑧尽量远离泵出口安装,因为泵出口介质状态不稳定并且距离电动机太近,容易产生干扰。德国VSEVTR1025流量计原厂1.施工工艺的影响与处理按照循环灌浆的原理,返回浆液要流回搅拌桶,采用2台电磁流量计分别计量进返浆管道中浆液的流量。然而.有些用户去掉返浆管上的电磁流量计,返浆管通过一个三通直接接在电磁流量计下游的进浆管上,返回浆液不返回搅拌桶,采用一台电磁流量计测量灌浆量,其结果在岩层吸浆量很小和灌浆结束阶段,浆液流过电磁流量计F的流速很小,远低于电磁流量计的流速下限,信噪比S/N很小,测量误差高达50%,无法精确计量。2.测量管道内附浆量的影响与处理  每次灌浆结束后,要及时清除电磁流量计测量管内的残余浆液,否则水泥浆液易在测量管道内产生不同程度的胶结,甚至堵塞电磁流量计测量管和相接的灌浆管道。电磁流量计测量管内的附着层会引起附加相对误差△Ɛ,实践证明其引起的误差是很大的,假定其厚度相同△ε由式(5)计算:  水泥颗粒的σɷ和水泥浆液σf相差很大,因为附着水泥层电导率极低,当附着物有一-定厚度时△Ɛ会比较大。3.介质中气泡的影响与处理  因工艺或介质本身的原因,所测液体常含--些气泡。电磁流量计属于流速型的流量方式,气泡在管道圆截面中所占据的面积百分率,几乎就等同于气泡对流量测量的影响量。此外由于气泡经过电极表面存在一个摩擦过程,由此会产生尖峰脉冲干扰电势,其值远大于正常的流量信号。通常电磁流量转换器无法有效地处理如此的干扰,轻者导致测量值不稳定,严重时仪表根本无法工作,一些缺乏经验的用户仅从工艺的要求出发,对电磁流量计的安装位置没有考虑防止气泡的产生,例如有些用户把电磁流量计安装在灌浆泵的吸入端,吸入端的浆液中常会混入成泡状流的小气泡,故电磁流量计一般要安装在泵的排出端。电磁流量计最好垂直安装,浆液自下而上流动。水平安装时要使电极轴线平行于地平线,不要垂直于地平线,因为处于底部的电极易被沉积物覆盖,顶部电极易被液体中偶存气泡擦过遮住电极表面。4.恶劣施工现场环境的影响与处理  灌浆施工现场的环境大部分时间比较恶劣,例如高温、潮湿高灰尘等,如果电磁流量计外壳的密封不良,诸如接线盒,以及一些非焊接气密封结构的外壳,时间长了冷凝水和灰尘容易积聚在电磁流量计的接线盒中,或透过密封不良的结合面渗入电磁流量计壳体中,由于电磁流量计的流量信号极其微弱(通常是几mA),冷凝水和灰尘的存在,直接的后果是导致电磁流量计转换器输入回路阻抗下降,衰减了欲输往放大器的流量信号;或者是破坏励磁回路和信号回路的绝缘,将高达几十V的励磁电压引入到低电势的信号回路中,造成电磁流量计的严重故障。为了避免此类故障的发生,可在接线盒中灌注绝缘材料,在维修和调试电磁流量计的时候一-定要避免进水,保持接线盒内的干燥与干净,使用中一定要避免浸泡在水或浆液中。1.总体设计  气体涡轮流量计系统软件包括初始化程序、主程序、中断控制程序、流量、温度、压力检测程序以及键盘显示程序等。初始化程序主要完成单片机初始化和设置计数方式等。主程序主要通过查询标志位SET_RUN和OPERATE来判断程序是运行状态还是设置状态,然后调用相应的处理子程序。首先开全局中断,允许单片机响应所有中断源产生的中断请求;当单片机查询到标志位SET_RUN被置位时,就进入设置状态,对仪表系数进行设定;进入运行状态后还要查询标志位OPERATE是否被置位,被置位后就进行温度与压力的.A/D转换、流量的计算和数据的储存。中断程序用于查询定时时间,进入中断服务子程序完成流量采集、工作状况“下温度和压力采集,瞬时流量和累积流量的计算。系统主流程图如图3所示。2.流量温度压力信号采集  流量信号的采集主要通过计数器MR0中断服务程序完成,采用定时器模式,定时时间设为1so定时时间到,比较寄存器里面的内容,大于1s则对计数器IMR1读数,以获得流量信号的频率,并清零;小于1s,则加1后结束。  温度和压力信号的采集是通过PICI6F877单片机内部的ADC模块将其转换成数字量,采样完成后计算出温度和压力值,并将这两个数值在液晶屏上显示出来。3.键盘显示  设置3个键盘,利用电平变化中断功能来实现,采用延时去抖法,按键有效就进入按键处理程序。F表示功能键,用KI来表示,每按一-次表示在流量显示和温度、压力显示间切换,-表示移位键,用K2表示,↑为增加键,用K3表示。如果F+→(即Kl+K2)被按下,则设置标志位置1,主程序查询到其置1后,就进入设置状态。在该状态下,→(K2)键定义为移位键,以闪烁表示光标所在位,每.按一次,闪烁移到下一位,到最后一位回闪第一一位。↑(K3)定义为增加键,对光标所在位的数值进行修改,每按--次,循环增加一个定义单位,定义单位视参数类型而定。当程序查询到↑+→(K2+K3)被按下时,就把累积流量清零,并把标志位置1,当查询到F(K1)键被按下时,每按-一次,在流量显示和温度、压力显示之间切换。气体涡轮流量计采用段式液晶显示器LCM103来显示瞬时和累计流量,同时实时显示温度和压力"。f三聚磷酸钠(俗称五钠)的生产过程中有一个中和过程,在该过程中磷酸和纯碱按一定比例混合、反应后被制成可用来进一步生产五钠的中和液。在这样一一个过程中为使产品质量得到有效控制就需要对加入中和罐的磷酸量根据分析结果进行精确的批量控制。存在的问题和解决方案   图1中流量计自1983年装置投产后就一直使用,到1997年已是残破不堪,常因其故障使装置的生产遭受影响。在这种情况下如何来解决好这个问题就很自然地纳入了我们的工作日程。我们首先想到的是想按原型号进行更新,但经市场询价后我们发现这种老式的仪表现在的售价实在太昂贵,竟达十一万多人民币一台,很不合算。经研究后,我们认为智能式电磁流量计能担此任(当时集批处理功能于一身的流量计还不多),其完善的功能和一体式结构既能够通过表头上的三个红外触摸键使将来的操作完全和老仪表一样在现场完成,也可利用这种仪表本身具有的HART通信功能和RS485接口方便地使用HART通讯器或其它智能终端实现远程操作。该方案投资仅为三万元人民币左右(不计远程终端,暂未用)。图1为控制系统图 2仪表选型和系统设计 (1)根据工艺的酸流量情况我们选用了口径为DN50的电磁流量计,针对磷酸的特殊腐蚀特性确定了聚四氟乙烯(PIFE衬里和钽电极,电源为24VDC(因电磁阀也用该电源)。 (2)调节阀延用原旧阀。 (3)增加一个直流24V2.SW的二位三通电磁阀,用来控制调节阀的气源(该气源在旧系统中直接受控于流量计)。. (4)因所选流量计本身的触点输出容量最大仅为0.1A24W故增加一-个触点容量为0.5A24V激励电压为24VDC的中间继电器(该继电器直接固定在流量计自身的接线盒内)用以可靠驱动电磁阀。系统构成示意图见图2。超声波液位计基本要求  超声波液位计换能器发射脉冲超声波时,都有一定的发射开角。从换能器下沿到被测介质表面之间,由发射是超声波波束所辐射的区域内,尽可能有障碍物,因此安装时应尽可能避开罐内设施,如:人梯、限位开关、加热设备、支架等。如果有障碍物干扰情况下,安装时需要进行"虚假回波存储"。另外须注意超声波波束不得与加料料流相交。  安装仪表时还要注意:最高料位不得进入测量盲区;仪表距罐壁必须保持一定的距离;仪表的安装尽可能使换能器的发射方向与液面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合,仪表必须接地。测量的基准是探头的下边沿。1、盲区 2、空仓(最大测量距离) 3、 最大量程 4、测量范围注:使用超声波物位计时,务必保证最高料位不能进入测量盲区。安装位置  在安装超声波物位计的时候,注意仪表和容器壁至少保持200mm的距离。1、基准面2、容器中央或对称轴  对于锥形容器,且为平面罐顶,仪表的最佳安装位置是容器顶部中央,这样可以保证测量到容器底部。常见安装位置的正误1、错误:换能器应与被测介质表面垂直。2、错误:仪表被安装在拱形或圆形罐顶,会造成多次反射回波,在安装时应尽可能避免安装在容器中央。3、正确1、错误:不要将仪表安装于入料料流的上方,以保证测量的是介质表面而不是入料料流。2、正确 注意:室外安装时应采取遮阳、防雨措施。搅拌  当罐中有搅拌时,超声波液位计安装尽量远离搅拌器。安装后要在搅拌状态下进行"虚假回波存储",以消除搅拌叶片所产生的虚假回波影响。若由于搅拌产生泡沫或翻起波浪,则应使用导波管安装方式。泡沫  由于入料、搅拌或容器内其他过程处理,会在某些液体介质表面形成泡沫,衰减发射信号。如果泡沫造成测量误差,应将传感器安装在导波管内,或使用雷达液位计。导波雷达液位计的测量不受泡沫的影响,是这种应用的最佳选择。气流  如果容器内有很强的气流,例如:室外安装,而且风很大,或容器内有空气涡流,您应该将传感器安装在导波管内,或使用雷达液位计或导波雷达液位计。

您如果需要德国VSEVTR1025流量计原厂的产品,请点击右侧的联系方式联系我们,期待您的来电
