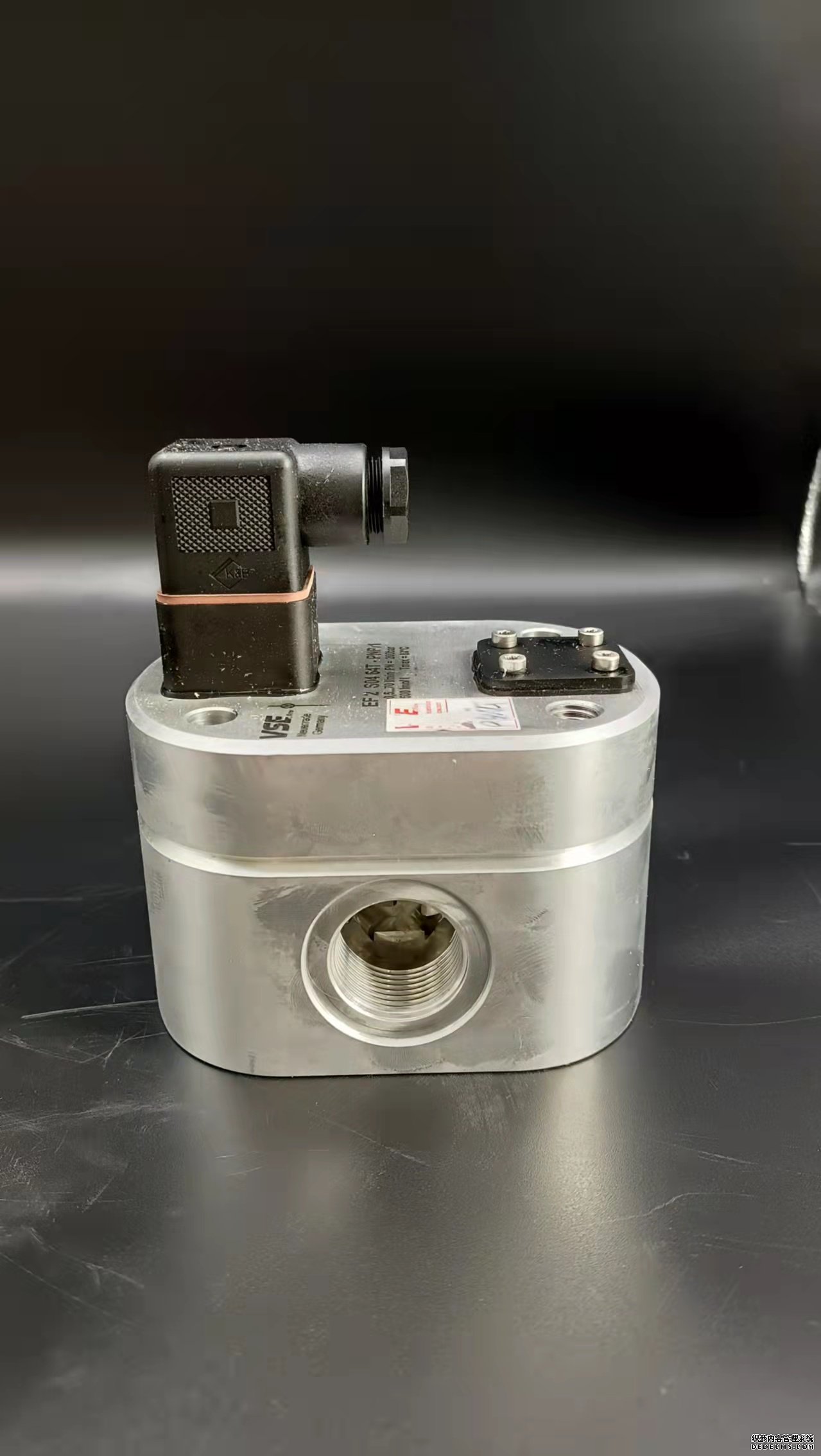

德国VSEVS0.02流量计技术资料同时我们还经营：  管道式大口径流量计的在线校准方法，一般为标准表比对法、利用蓄水池作为测量容器的液位落差法和检测电气参数法，比如CJ/T364-2011《管道式电磁流量计在线校准要求》中，规定了标准表比对法和电气参数检测法。在不得已情况下采用验证方法，如经常采用的物料平衡法、热量平衡法、设备能力法、流量增量验证法等。近年来发展起来的非实流法校准液体超声流量计的现场校准方法，主要是通过测量声速来实现液体超声流量计现场校准，适用特大口径的流量计,如国家颁布实施的JJF1358--2012《非实流法校准DN1000~DN15000液体超声流量计校准规范》。  本文在线校准试验采用1.0级夹装式时差法.超声流量计作为标准表，被测流量计是管道大口径电磁流量计，校准测量时间为20~30min。在线校准方法参照JJG1033--2007《电磁流量计检定规程》和CJ/T364-2011《管道式电磁流量计在线校准要求》。2012年、2013年的部分试验结果如表2所示，其余约60台电磁流量计的试验结果以计量误差分布图给出，如图1所示。  从表2和图1中可以看出，其计量误差大部分在±5%左右，但有的误差甚至超过±10%，最大的计量误差接近±20%。究其原因，除流量计选型有误(实际管道流速在电磁流量计规定流速的下限附近或以下)，安装不规范.(如阀门件扰流等)，直管段不足和存在非满管流等缺陷需要进行改造外，还有现场在线校准.时诸多因素的影响。德国VSEVS0.02流量计技术资料容积式流量计主要用来测量不含固体杂质的高粘度液体，例如油类、冷凝液、树脂和液态食品等粘稠流体的流璧，而且测量准确，精度可达士0.2%，而其他流量计很难测量高粘度介质的流量。椭圆齿轮流量计是最常用的一种容积式流量计.如图3-13所示。1.工作原理　　椭圆齿轮流量计的测量部分是由两个互相啮合的椭圆形齿轮A和B以及轴、壳体等组成。椭圆齿轮与壳体之间形成测量室。如图3-14所示。　　当被测流体流经椭圆齿轮流量计时，由于要克服仪表阻力必然引起压力损失，从而在其人口和出口之间产生压力差 . 在此压力差的作用下，产生作用力矩使椭圆齿轮连续转动 .　　由于 P1>P2，P1、P2共同作用产生的合力矩使A轮顺时针转动. 而B轮上的合力矩为零，此时A轮带动 B 轮顺时针转动.A为主动轮.B为从动轮. 在图3-14(b) 所示中间位置时，A轮和B轮都为主动轮.在图3-14(c)所示位置时，A轮上的合力矩为零，而B轮上的合力矩最大.B 轮逆时针转动，此时B为主动轮 .A 为从动轮。如此循环往复，将被测介质以椭圆齿轮与壳体之间的月牙形容积为单位，依次由进口排至出口。椭圆齿轮流量计旋转一周排出的被测介质体积量是月牙形容积的 4 倍。椭圆齿轮流量计的体积流量Q为:Q=4nv2(3-7)式中:n为椭圆齿轮的旋转速度;V2为椭圆齿轮与壳体间形成的月牙形测量室的容积。2.使用特点　　椭圆齿轮流量计适用于洁净的高粘液体的流量测量，其测量精度高，压力损失小，安装使用方便，可以不需要直管段。但被测介质中不能含有固体颗粒，更不能夹杂机械物，否则会引起齿轮磨损甚至损坏。所以为了保护流量计，必须加装过滤器。　　椭圆齿轮流盘计在启用或停运时，应缓慢开、关阀门，否则易损坏齿轮，另外，流量计的温度变化不能太剧烈，否则会使齿轮卡死。插入式热式气体质量流量计的信号发生模块包括两个传感器探头、温度补偿电桥和电压调整电路三部分/如图所示,本课题所设计的是插入式恒温差质量流量计,采用热消散效应，所以我们选择铂热敏电阻Pt20和Pt1000分别作为流量计的流量探头和温度探头，铂热敏电阻的阻值对温度反应灵敏.与所处环境温度基本呈线性关系,确保了我们对流量计精度的要求;同时，铂热敏电阻的温度系数大,在测量范围内,物理化学性能稳定,可以反复加热冷却,使用寿命长,完全可以用来做传感器材料,保证流量计的稳定性要求;而且热敏电阻的体积可以做到很小,减小插入式热式气体质量流量计对流体流动状态的影响,保证流量测量值的真实有效。涡街流量计系统具有八项功能,即瞬时流量及总流量显示(质量流量)、瞬时温度显示、瞬时压力显示、电池容量显示、密码设定、设定系统时钟、流量数据读取(通过专用的串口从仪表读取).(1)瞬时流量和总流量显示　　各个传感器发出的信号,经过放大和整形后,送入单片机处理,然后单片机将计算得到的瞬时流量送液晶显示器显示,在瞬时流量的基础上,每隔一个没定的时间进行累加,得到总流量,同时把这个数据送到液晶显示器显示.(2)密码设定　　仪表的密码分为制造商密码和用户密码两级.制造商在仪表使用前将仪表常数通过功能设定按钮输入仪表,通常这些常数是不能由用户随意改变的,因为它们关系到系统的正常运行和显示正确的流量.用户密码用于用户自己掌握仪表的同常使用,便于用户列仪表数据的管理.(3)瞬时压力、温度显示　　瞬时压力和瞬时温度是经过单片机处理后得到的被测对象的温度.压力数掘,通过该数据可以知道被测介质的工作情况,从而可以对某些参数进行人工调整.(4)设定系统时钟　　仪表内部设置了日历时钟,对流量数据按日期进行不断的储存,便于对使用情况进行监控,方便用户对自己的用量的了解.(5)流量数据读取　　流量数据可以直接从液晶显示器上面读取.由于系统设置了外接数据接口(即串口),可以很方便的实现对系统数据的读取,从而可以实现抄写系统数据的自动化,节省大量的人力.(6)电池容量显示　　当电池电压降到一定程度时,涡街流量计将不能正常工作,为了在仪表能在正常的电压下工作,通过软件措施将电池的电量显示在液晶显示器上,以便用户能及时更换电池.金属管浮子流量计安装要求:1、实际的系统工作压力不得超过金属管浮子流量计的工作压力.2、应保证测量部分的材料、内部材料和浮子材质与测量介质相容;3、环境温度和过程温度不得超过金属管转子流量计规定的最大使用温度;4、金属管转子流量计必须垂直地安装在管道上,并且介质流向必须由下向上;5、金属管浮子流量计法兰的额定尺寸必须与管道法兰相同.6、为避免管道引起的变形,配合的法兰必须在自由状态对中,以消除应力;7、为避免管道振动和最大限度减小金属管浮子流量计的轴向负载,管道应有牢固的支架支撑;8、截流阀和控制流量都必须在金属管浮子流量计的下游.9、支管段要求在上游侧5DN,下游侧3DN（DN是管道的通径）;用于动流测量的电磁流量计,通常在下列三个方面须作特殊设计,并在投运时作适当的调试.1.激励频率可调,以便得到与动频率相适应的激励频率.太和太低都是不利的.2.电磁流量计的模拟信号处理部分应防止动峰值到来时进入饱和状态.动流的动峰值有时得出奇,如果峰值出现时,电磁流量计的流量信号输入通道进入饱和状态,就如同峰值被消除,必将导致仪表示值偏低.3.为了读出平均值,应对显示部分作平滑处理.由于电磁流量计的测量部分能快速响应动流流量的变化,忠实地反映实际流量,但是显示部分如果也如实地显示实际流量值,势必导致显示值上下大幅度跳动,难以读数,所以,显示应取段时间的平均值.其实现方法通常是串入惯性环节,选定合适的时间常数后，仪表就能稳定显示。但若时间常数选得太大,则在平均流量变化时,显示部分响应迟钝，为观察带来错觉.动流流量测量方法有三种：a.用响应快的电磁流量计；b.用适当的方法将动衰减到足够小的幅值,然后用普通流量计进行测量；c.对在动流状态下测得的流量值进行误差校正.  有的系统中,b c两种方法需结合起来才能实现测量,这是因为动幅值大,出估算公式的适用范围,若仅用阻尼方法,衰减后的动幅值又未能进入稳定流范围。德国VSEVS0.02流量计技术资料卡装式涡轮流量计高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强可获得很高的频率信号（3-4kHz），信号分辨力强范围度宽，中大口径可达1:20，小口径为1:10结构紧凑轻巧，安装维护方便，流通能力大适用高压测量，仪表表体上不必开孔，易制成高压型仪表涡轮流量计传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下型、混砂型等可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便根据流量计设计要实现的功能，智能金属管浮子流量计的硬件系统实现方案如图2.1所示：本系统主要分为三部分：信号采集模块、信号处理模块以及输出和显示模块，下面将对这三个模块进行简要介绍。(1)信号采集模块：此模块用来实现信号采集功能，系统中核心要采集的是流量信号，除此之外，还需要采集温度和压力信号。这是因为当被测流体为蒸汽时，其密度随温度和压力的变化而变化。为了准确计算出流体的流量，必须要考虑温度和压力变化对流体密度的影响。因此，设计中要实现流量、温度以及压力三种信号的采集。(2)信号处理模块：信号处理模块的基本功能是实现信号的放大、滤波以及A/D转换。此外，系统中采用微控制器MSP430F149对采集信号进行计算、补偿，线性化等智能化处理。(3)输出及显示模块：设计中使用E2PR0M保存累积流量值以及仪表参数值，并将流量信号转换为4?20mA工业标准电流信号输出。同时，使用LCD实时显示瞬时流量和累积流量，最后将金属管浮子流量计测量结果通过CAN总线传送给上位机显示。1、根据工艺设计资料和实际情况确认使用流量范围，在计算基础上确定流量计的口径。若涡街流量计选型过大，管道内介质的流速低于流量计工作的下限值,就会产生小流量时输出信号不稳定,大流量时输出信号稳定。2、流量计附近有大功率的电机或强电场时,容易引起干扰信号,有可能管道内无介质流通,但仅表有流量显示。动力线同流量计信号输出线并排走向靠近时,有可能使流量计输出信号偏小。管道内有正常流量,但传感器输出频率偏小很多。33流量计应单独接地,若接地不良,或管道振动.大,而引入干扰信号就会产生管道内无流量,但传感器有输出信号。3、流量计应单独接地,若接地不良,或管道振动.大,而引入干扰信号就会产生管道内无流量,但传感器有输出信号。4、流量计调节阀门应装在流量计下游，若阀门装在流量计上游,在小流量时产生射流,会引起流量值的偏差和稳定性。5、介质温度小于150℃时选一体型,高于150℃时或环境温度、温度都比较高时,应选用分体型。6、涡街流量计投用前,对管道应进行清洗,以冲掉管道内的铁锈、焊渣等杂物,防止击坏仪表。1、复核电磁流量计转换器设定值和检查零点、满度值　　检合流程图第1项。首先检查相配套传感器和转换器的编号是否对号。当代大部分电磁流量计在制造厂实流校准后在传感器*（或／和随表附《使用说明书》，标明校准的仪表常数，并在所配套的转换器内设定好。因此新安装内仪表调试前首先要复核仪表常数，或者传感器编号和转换器编号是否配对。因为这类失配的事件经常发生，还需复核口径、量程和计量单位等设定值。用模拟信号器）通常要按所用电磁流量计型号向制造厂订购）检查转换器零点和量程。2、查管道充液状况和含有气泡　　检任流程图第2项。本类故障主要是管网工程设计不良或相关设备不完善所引起的，可参阅第9页第四节中"2、管道未充满液体或液体小有含有气泡"一节。
