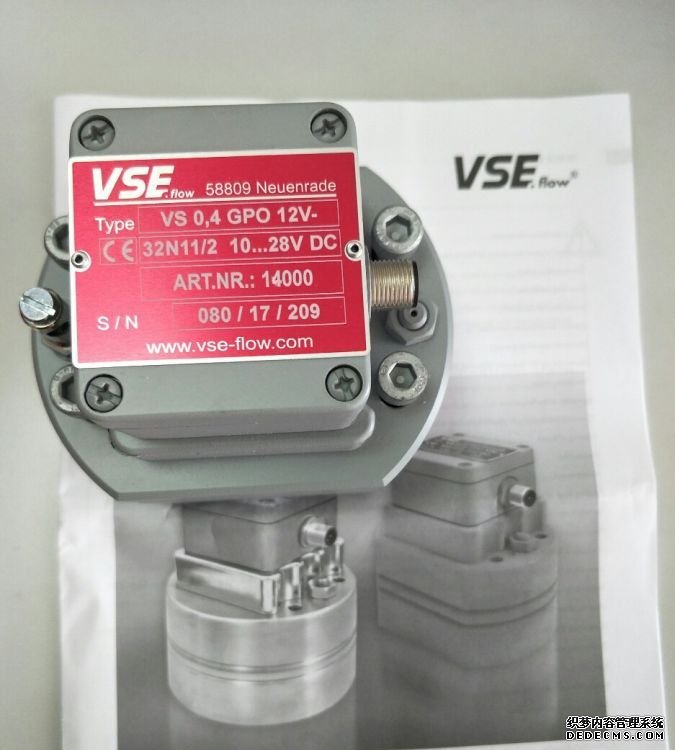

德国VSEVTR1010流量计现货价格同时我们还经营：简单几招解决涡轮流量计不准1、水源脉动流影响流量波动性比较大。　　解决办法：增加泵和涡轮流量计之间的直管道距离，使流量稳定。2、涡轮流量计安装位置离阀门或弯管位置太近，当原料经过阀门或弯管部分，造成流量波动。　　解决办法：此时应该远离阀门和弯管位置，保证一定的前后直管段是解决问题的好方法。3、涡轮流量计附近有电机，变频器，强电流之类的干扰源。　　解决办法：流量计仪表接地，或加滤波电容。如果问题还是解决不了，最好的办法就是远离干扰源。4、涡轮流量计无流量显示：首先检查线路是否存在问题，如信号线脱落，有断线等。将传感器和信号放大器分离，信号放大器与仪表连接，用铁质金属在取信号的放大器底部距离2~3mm距离来回划动，如仪表有显示，则说明显示部分无问题。　　解决办法：请将流量传感器从管道卸下，检查流量计叶轮是否被缠住或叶轮出现破损现象。5、流量计显示流量比实际流量小：一般造成这个问题的原因是叶轮旋转不滑快或叶片断裂。　　解决办法：将流量计从管道拆除，检查流量计是否被缠住或有破损现象。6、涡轮流量计显示误差比较大：首先检查流量传感器系数即K值和仪表其他参数是否设置正确；有条件的情况下，用电子秤进行实际标定校准。　　解决办法：如流量重复性差或根本无法校准，可与供货商联系。1.煤浆的磨损大,所以电磁流量计采用耐磨的ETFE衬里”的观点不准确,ETFE主要解决了与金属的附着问题。虽然ETFE的原料便宜，但其目前的处理工艺复杂,用它来制作衬里,成本比PFA还高,且没有表征ETFE的.耐磨性优于PTFE的佐证。2.采用低噪声电极,所以波动小”的观点不准确。电极的形状的确与噪声大小相关。由于原进口流量计的电极在某煤化I企业有结垢现象,经常需要把流量计拆下来用晶相砂纸打磨电极,而上海威尔泰采用自清洁电极(即尖状电极),有效地解决了结垢问题。实际应用表明,虽然采用自清洁电极流量计的平稳性比采用球面电极的平稳性稍差,但也没有出现过异常波动。所以,我们认为,在解决煤桨流量输出异常波动方面,低噪声电极并非关键技术。3.原进口流量计安装要求低，‘前5D后2D'就行”的观点不准确。在实验室标定时,要求直管段比较长(达到10D);在应用中,-般“前5D后3D”就足够了,这并非仅仅适用于进口流量计。如果缩径,直管段要求还可以进一步减小。另外,现阶段的煤浆流量计,基本没有投闭环控制的,对于精度的要求不是很高,关键是保证安全连锁处于有效状态,以避免异常波动引起误跳车。4.原进口流量计流速大小对流量的影响很小，适用0.3m/s的流速"的观点不准确。这种说法有很大的误导作用。实际应用经验表明,当流速较低时,尤其是当流速低于0.5m/s时,煤浆流量计容易波动。因此,这种观点不准确。5.单纯缩径"的观点不准确。我们曾经把管道缩径,安装较小口径的流量计,实际使用效果却不如采用本文所提的方案。一方面，由于涉及管道改造、高压法兰以及压力容器级别的焊接,综合成本也不低;另一方面在管道上缩径,小口径长度会远大于在电磁流量计上缩径，导致压损增大,再加.上转换器未替换,很多结果不可预知。6.原进口流量计因为业绩多，所以风险小”的观点不准确。业绩多和业绩好是两个概念,二者没有因果联系。由于历史的原因，原进口流量计市场占有率比较高,好的业绩虽然多,但差的业绩也有。一旦波动引起误跳车，损失是很大的。据不完全统计,因为煤浆流量计波动引起误跳车,200000t甲醇生产线一次损失约为300000元;600000t甲醇生产线，误跳车一次的损失约为800000元。这也是质量好的煤浆流量计价格居高不下的原因之一。我们曾经使用两种品牌的进口流量计,八个月就坏的情况也出现过,-年坏三套的情况也发生过。  管道式大口径流量计的在线校准方法，一般为标准表比对法、利用蓄水池作为测量容器的液位落差法和检测电气参数法，比如CJ/T364-2011《管道式电磁流量计在线校准要求》中，规定了标准表比对法和电气参数检测法。在不得已情况下采用验证方法，如经常采用的物料平衡法、热量平衡法、设备能力法、流量增量验证法等。近年来发展起来的非实流法校准液体超声流量计的现场校准方法，主要是通过测量声速来实现液体超声流量计现场校准，适用特大口径的流量计,如国家颁布实施的JJF1358--2012《非实流法校准DN1000~DN15000液体超声流量计校准规范》。  本文在线校准试验采用1.0级夹装式时差法.超声流量计作为标准表，被测流量计是管道大口径电磁流量计，校准测量时间为20~30min。在线校准方法参照JJG1033--2007《电磁流量计检定规程》和CJ/T364-2011《管道式电磁流量计在线校准要求》。2012年、2013年的部分试验结果如表2所示，其余约60台电磁流量计的试验结果以计量误差分布图给出，如图1所示。  从表2和图1中可以看出，其计量误差大部分在±5%左右，但有的误差甚至超过±10%，最大的计量误差接近±20%。究其原因，除流量计选型有误(实际管道流速在电磁流量计规定流速的下限附近或以下)，安装不规范.(如阀门件扰流等)，直管段不足和存在非满管流等缺陷需要进行改造外，还有现场在线校准.时诸多因素的影响。1)电磁流量计传感器内流体的流动方向必须与传感器上流动方向一致;2)必须保证电磁流量计传感器测量管内在所有时间始终充满被测流体，电磁流量计传感器不能在不满管和有可能出现空管情况下工作;3)电磁流量计传感器应选取管内流体脉动较小的位置作为测量点。一般情况下，离泵、阀门等较远的地方，仪表指示比较平稳，波动较少;4)测量双相流体时，应选择不易引起相分离的地方;5)对于聚四氟乙烯衬里的传感器，应避免安装在负压管道和有可能产生瞬间负压的地方;6)要避免容易产生液体电导率不均匀的场所，如添加液的电导率与基液不同，加液点最好设在传感器下游。　　根据经典理论，电磁流量计传感器测量管内流速分布为轴对称时，电磁流量计的测量准确度不受流速分布的影响。为了提高孔板流量计的准确度,可采取以下措施。1.标准孔板节流装置的制造与安装　　利用标准孔板流量计测量天然气流量必须严格按照SY/T6143-2004标准规定的各项技术指标，对标准孔板节流装置进行设计、加工制造、检验、安装和使用。特别是孔板直角入口边缘尖子度和测量管内壁粗糙度的加工和检验;孔板前后直管段长度的保证，直管段圆度、台阶以及孔板与测量管同轴度的保证。另外，开发统一的标准孔板流量计的设计软件,可提高节流装置设计和仪表选型的技术水平。2.采用可换孔板装置与定值节流装置　　可换孔板节流装置是一种新型节流装置,节流元件精确地安装在固定的座体内(座体通过法兰与管道连接)，在不拆动管道或不停止流体输送的情况下，可方便地提升孔板，进行检查、清洗或更换,从而保证了计量准确度。采用液压升降的装置,孔板提升轻便,特别适用于大口径孔板。这种节流装置还配有清洗室和清洗机构,为解决污垢介质，特别是单井天然气的准确计量提供了有效手段。　　定值节流装置改变了现有节流装置根据计算结果加工其孔径的方法,对每种通径测量管道配以有限数量的节流件,孔径系列按优先数系选用,每种通径配35种不同孔径比β值的孔板。目前节流装置设计犹如量体裁衣，定值节流装置则变成成衣选用,采用定值节流装置有利于产品批量生产，降低生产成本,方便选用和使用，便于监督生产。可换孔板节流装置和定值孔板相配套,将改变传统的生产方式,实现了节流装置产品系列化、通用化和标准化,有利于提高标准孔板装置计量的准确度。　　标准孔板存在的缺点是入口直角锐利度易在流体冲刷下发生钝化。据估计,钝化严重的可能使流出系数偏移1%~2%,钝化后其流出系数较为稳定,这在流量计算中给孔板入口直角锐利度的精确修正带来很大的困难。标准喷嘴的流出系数是稳定的，另外，在同样流量和相同β值时喷嘴的压力损失只有孔板的30%。影响标准喷嘴推广使用的主要原因是喷嘴制造成本高,在标准中喷嘴的流出系数不确定度较大(约2%)。采用定值节流件,专用加工设备实现批量生产,降低生产成本,而个别校准则可得到高精确度的流出系数,在天然气流量测量中用喷嘴代替孔板，其优点是明显的。3.应用合理的流量积算方案　　根据天然气计量工况条件和用户对计量精度的要求，应采用对压力、温度和天然气组分变化对流量自动部分补偿或全补偿的积算方案，计量系统测量仪表配备和精度的选用应符合GB/T18603-2001妖然气计量系统技术要求》。用智能差压变送器,压力变送器、温度变送器和流量计算机组成在线检测系统，使温度和压力变化得到补偿，可以提高测量准确度,降低流态脉动(或波动)引起的流量测量附加误差。孔板流量计量程比一般为1~3,而实际测量天然气流量变化有时会超过这个范围。在这种情况下，其测量准确度显著下降,如果采用定值节流装置,宽量程智能差压变送器与流量计算机配套使用,可方便地扩展流量量程或迁移量程,进而实现传统孔板流量计的智能化。德国VSEVTR1010流量计现货价格三聚磷酸钠(俗称五钠)的生产过程中有一个中和过程，在该过程中磷酸和纯碱按一定比例混合、反应后被制成可用来进一步生产五钠的中和液。在这样一一个过程中为使产品质量得到有效控制就需要对加入中和罐的磷酸量根据分析结果进行精确的批量控制。存在的问题和解决方案   图1中流量计自1983年装置投产后就一直使用，到1997年已是残破不堪，常因其故障使装置的生产遭受影响。在这种情况下如何来解决好这个问题就很自然地纳入了我们的工作日程。我们首先想到的是想按原型号进行更新，但经市场询价后我们发现这种老式的仪表现在的售价实在太昂贵，竟达十一万多人民币一台，很不合算。经研究后，我们认为智能式电磁流量计能担此任(当时集批处理功能于一身的流量计还不多),其完善的功能和一体式结构既能够通过表头上的三个红外触摸键使将来的操作完全和老仪表一样在现场完成，也可利用这种仪表本身具有的HART通信功能和RS485接口方便地使用HART通讯器或其它智能终端实现远程操作。该方案投资仅为三万元人民币左右(不计远程终端，暂未用)。图1为控制系统图 2仪表选型和系统设计 (1)根据工艺的酸流量情况我们选用了口径为DN50的电磁流量计，针对磷酸的特殊腐蚀特性确定了聚四氟乙烯(PIFE衬里和钽电极，电源为24VDC(因电磁阀也用该电源)。 (2)调节阀延用原旧阀。 (3)增加一个直流24V2.SW的二位三通电磁阀，用来控制调节阀的气源(该气源在旧系统中直接受控于流量计)。. (4)因所选流量计本身的触点输出容量最大仅为0.1A24W故增加一-个触点容量为0.5A24V激励电压为24VDC的中间继电器(该继电器直接固定在流量计自身的接线盒内)用以可靠驱动电磁阀。系统构成示意图见图2。利用电磁感应原理，电磁流量计一般被用来测量流过管道中导电流体的流量。不管流体的性质如何，只要其具有微弱的导电性(电导率大于8X10-5Ss/m)即可进行测量。通常，油田三采注入的聚合物混合液的导电性能良好，符合这种测量条件。   如图1所示，根据电磁感应原理，当导电流体，在磁场强度为B的磁场中以速度V运动时，切割磁力线而产生电场E关系为   则在线形长度为L的a和b两点之间产生感应电动势Ɛab   a、b两接收电极之间的距离L为已知常数，B为已知的磁场强度。故εab是V的单调函数,Ɛab随V变化而变化。而瞬时流量g等于流速V与导管截面积S(常数)的乘积，因此有 式中K一仪器常数，   只要通过电磁流量计电路测得Ɛab，即可得到对应的流量Q。金属转子流量计适用于小流量、低雷诺数的介质流量测量，具备现场指示或电远传功能，远传输出为标准的4～20mA信号。可以配置限位开关，控制报警。该仪表具有结构合理，使用维护方便，压力损失小。　　转子流量计是一种采用改变流量面积原理的流量计。当管道内流体在流动中遇到流体时，流体在堵塞前后会形成压差，压差的大小与堵塞流体时的流动面积和流速有关，利用这种压差促使活动块体材料随流量变化，改变流动面积，使堵塞前后的压差保持不变，当堵塞材料的位置与流量有关时，由此可以获取到流速，然后得到流量值。金属转子流量计的优点：1、全金属结构设计，坚固可靠，耐高温、高压、耐腐蚀、使用寿命长。2、行程短，总高250毫米，安装方便，维修小。　3、机械指针表示瞬时流动，液晶显示瞬时、累积流动，还可输出脉冲、输出报警。4、金属转子流量计可用于测量小直径、低流量。　5、具有数据恢复、数据备份、功耗保护和误差自诊断等功能。6、可使用易燃和易爆的危险情况。7、垂直、水平、上下、自下而上、侧出及其他安装形式、法兰或螺纹连接。8、有多种形式，有现场型、长距离型、夹套型、防爆型、防腐型等，适用于不同场合。　　金属转子流量计有就地显示型和智能远传型，带有指针显示瞬间/累积流量液晶显示，上、下限报警输出，累积脉冲输出，批次控制，标准的二线制4-20mA电流输出等多种形式，为用户使用提供了非常广阔的选择空间.超声波液位计基本要求　　超声波液位计换能器发射脉冲超声波时，都有一定的发射开角。从换能器下沿到被测介质表面之间，由发射是超声波波束所辐射的区域内，尽可能有障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。如果有障碍物干扰情况下，安装时需要进行"虚假回波存储"。另外须注意超声波波束不得与加料料流相交。　　安装仪表时还要注意：最高料位不得进入测量盲区；仪表距罐壁必须保持一定的距离；仪表的安装尽可能使换能器的发射方向与液面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合，仪表必须接地。测量的基准是探头的下边沿。1、盲区 2、空仓（最大测量距离） 3、 最大量程 4、测量范围注：使用超声波物位计时，务必保证最高料位不能进入测量盲区。安装位置　　在安装超声波物位计的时候，注意仪表和容器壁至少保持200mm的距离。1、基准面2、容器中央或对称轴　　对于锥形容器，且为平面罐顶，仪表的最佳安装位置是容器顶部中央，这样可以保证测量到容器底部。常见安装位置的正误1、错误：换能器应与被测介质表面垂直。2、错误：仪表被安装在拱形或圆形罐顶，会造成多次反射回波，在安装时应尽可能避免安装在容器中央。3、正确1、错误：不要将仪表安装于入料料流的上方，以保证测量的是介质表面而不是入料料流。2、正确 注意：室外安装时应采取遮阳、防雨措施。搅拌　　当罐中有搅拌时，超声波液位计安装尽量远离搅拌器。安装后要在搅拌状态下进行"虚假回波存储"，以消除搅拌叶片所产生的虚假回波影响。若由于搅拌产生泡沫或翻起波浪，则应使用导波管安装方式。泡沫　　由于入料、搅拌或容器内其他过程处理，会在某些液体介质表面形成泡沫，衰减发射信号。如果泡沫造成测量误差，应将传感器安装在导波管内，或使用雷达液位计。导波雷达液位计的测量不受泡沫的影响，是这种应用的最佳选择。气流　　如果容器内有很强的气流，例如：室外安装，而且风很大，或容器内有空气涡流，您应该将传感器安装在导波管内，或使用雷达液位计或导波雷达液位计。德国VSEVTR1010流量计现货价格  高流速时,电磁流量计中的流体为湍流,且雷诺数越大，流体小尺寸结构越小。但流体整体向前的流速不会因为湍流而减小,这样的情况下可知电磁流量计流体中的非导电物体的尺寸更小。当含水率不变,非导电物体物质半径变小后对电磁流量计的整体流速分布不变、对流量计的磁场分布影响较小。根据式(1)可知，电磁流量计中非导电物质的半径大小对流量计的权重函数是有影响的。  当电磁流量计中心横截面内含有M(M=0,1,2.,-.)个油泡时传感器的权重函数分布情况,本文算例设定M=3权重函数分布情况计算方式。图1为电磁流量计传感器截面内存在3个球形油泡时的结构模型图。其中,x轴与y轴与图1描述--致,图1中只显示了测量区域部分,测量区域流体中存在3个油泡。y正半轴、负半轴与管壁的交点是流量计的电极位置。  图1中3个油泡相互不重叠,此时传感器内部感应电势仍满足Laplace方程。为了对该问题进行求解,需建立2种坐标系,一种是以传感器中心为原点建立的二维直角坐标系(x,y),另一种是以各个油泡中心为原点建立的M个二维极坐标系(ri,θi)。首先在二维直角坐标系下对该问题进行求解(本例M=3),求解感应电势方程时需借用一个辅助的格林函数G,G满足Laplace方程且边界条件  式中,R为电磁流量计半径的长度值;მG/an为电势在半径方向上的导数;δ(θ)为电势G在流量计管壁处所满足的条件,其值仅在电极表面处不为0。当流体中存在油泡时,G表达式为   式中,R为测量管的半径;x与y分别表示测量区域中的位置。  当电磁流量计流体中存在3个油泡时,G=G+G1+G2+G3图2显示了流量计流体截面中存在3个不重叠的油泡时,流量计截面内部权重函数wy分布图;从式(2)以及仿真图中可以发现油泡所在位置权重函数值是0。当然，存在多个油泡分布在不同位置流体中时权重函数分布情况也可以用上述方法计算。  仿真实验中,设定不同大小的非导电物质对电磁流量计权重函数进行仿真,如图3所示为不同大小非导电物质对电磁流量计权重函数的影响。图3中左边的分别为权重函数分布图，右边分别为权重函数等势图,其中R单位为cm。从图3中可见,当电磁流量计中的非导电物质半径越来越小，对电磁流量计的权重函数的影响就越小。  为了更清楚地揭示电磁流量计的权重函数与流量计中非导电物质半径之间的关系,定义c为非导电物质对流量计权重函数的影响的评价指标式中,Wxy为含有油泡等非导电物质时电磁流量计在测量区域坐标(x,y)的权重函数;Wxy0为电磁流量计不含非导电物质时测量区域坐标(x,y)的权重函数;A为权重函数区域(测量区域)。  图4为不同大小非导电物质对流量计权重函数的影响分析图。图4中横轴为非导电物质半径,纵轴为权重函数的影响因子c。从仿真结果可以看出流体中的非导电物质半径较小时,对电磁流量计的权重函数影响越小。在本例中，当流体中非导电物质小于0.02R时,对电磁流量计的权重函数分布几乎没有影响。由于超声波流量计传感器的安装位置，被测管路的状态对测量精度有很大影响，因此请选择满足下列条件的场所。1.管道圆度好，内表面光滑，管壁均匀。2.上游侧5D，下游侧3D以上的直管段，注“D为管道内径”。3.被测管路必须充满液体。4.必须有足够的空间易于传感器的安装与操作。5.在水平的被测管路，传感器不应装在管道的顶部和底部，并避开管道凹凸不平及有焊缝处。超声波流量计传感器的安装1.在已定的安装位置周围比传感器约大一倍的面积上，将管壁上的油漆、铁锈、污垢等清除干净，擦净露出金属应无凹凸不平。2.将紧固件安装在管道上，用不锈钢带将其固定在管道上，不应松动。3.铺设好电缆由电缆接入孔接到接线盒中的接线端子上。4.每个传感器换能器正面，涂上一厚层耦合剂（黄油）后，将传感器换能器面与管壁接触，放置在紧固组件中，并用压紧盖板将传感器压紧，耦合剂应从传感器四周的缝隙中挤出，形成一道密封条。紧固螺铨钮紧，注意四个螺铨用力要均匀，不要使传感器偏移。金属管浮子流量计与恒流阀组成的吹扫设备原理，如图1所示，以恒定人口压力为例:   弹性膜片受到向上的作用力为: P2A+P1a(1) 弹性膜片受到向下的作用力为: P3A+P2a+F(2) 在压力平衡状态时，即式(1)=式(2)时: P2A+P1a=P3A+P2a+F(3) 作为压力调节器膜片的压差P2-P3,我们可以得到: P2-P3=F/A-(a/A)(P1-P2)(4) 由于a<A,所以(a/A)(P1-P2)可以忽略不计,由于F和A都时恒定值，所以: C(恒定值)=P2-P3   当金属管浮子流量计测量介质是不可压缩的液体时，RE压力调节器可以适用于出口压力变化。对于式(4)，由于P是恒 定的，P3是变化的，因此，P3变为:P3+△P,P2变为: P2+△P,所以: C(恒定值)=P2-P3电磁流量计传感器得到的测量信号很弱，一般为微伏、毫伏级别，要进行精确测量就需要对其进行放大处理。前置放大电路的作用就是把传感器得到的微弱的流量信号放大，同时还可以抑制变送器两电极对地之间存在的同相干扰。前面提到放大电路输入阻抗Ri和信号源内阻R5组成分压电路如图2.10。 　　为了降低电磁流量计信号源内阻的影响，放大电路要采用高输入阻抗。同时为了解决供电电源干扰耦合到输入回路所带来的工频干扰以及励磁磁场的交变变化所产生的其它干扰(共模干扰)，我们采用差分电路来减少共模干扰的影响。线路如图2.11该电路特点是一个差分电路，只对两信号差值进行放大，它的差分能力用抑制比来表示。两个输入对地电位相异时的增益和电位相同时的增益之比即称为“抑制比"，理想上抑制比可以无穷大。这样我们就能用这个电路测量传感器两个电极之间的电位，这样两电极对地的干扰电压(同相干扰)可以在放大时受到抑制。综合起来，此电路具有放大放大差模信号、抑制共模信号、输入阻抗高、输出阻抗低、失调小、温漂小、线性好和增益稳定可调等优点。 　　电磁流量计电路由三个放大器组成A1、A2、R1、R2和RG组成的第一级放大电路为同相放大电路，该电路实际是两电压跟随器，它们两个反相端由恐相连，具有非常高的输入阻抗，适合放大微信号；R3、R4、R5、R6和A3组成第二级基本差动放大器，它可以消除第一级的共模信号，整个电路通过对RG的改变来调整放大倍数。　　按照差模和共模输入的定义，可将VI1和VI2表示为： 　　令运算放大器A1、A2、A3的输入失调电压分别为VI01、VI02、VI03，A1和A2相互失调电压为VI0，失调电流为VI0；其中VI0=VI01-VI02,这样简化得到图2.12。电缆接头中的保护塞只能在准备安装电缆时拆除.　　DN3至DN8[1/10"至5/16"]的法兰型电磁流量计传感器,应采用DN10[3/8"]的配对法兰.这样DN3,4,6或者8[1/10",5/32",1/4"或者5/16"]的管道就会与仪表成为一体.　　此外,DN3至DN8[1/10"至5/16"]法兰型传感器, 还可使用DN15[1/2"]的配对法兰.　　石墨不可用于法兰或者工艺连接件垫圈,因为在一定条件下,仪表管道内部可能形成导电涂层.管路中应避免出现真空冲击,以防止可能对衬里（PTFE）以及仪表造成的损坏.配对法兰的垫圈表面　　安装中,平行配对法兰的垫圈材料必须适于介质和操作条件.只有这样才可以避免泄漏.为了确保最佳的测量结果,须保证传感器垫圈应法兰同心.保护板　　保护板用于防止衬里的损坏.只有在传感器将安装在管路中时才可以拆除保护板.必须谨慎小心,确保衬里未在安装过程中脱落或者损坏, 造成泄漏.法兰螺栓紧固扭矩　　安装螺栓应按照通常的方式平均紧固,不可在电磁流量计某一侧过度紧固.我们建议螺栓在紧固之前添加润滑油,并交叉紧固,如上图一所示. 在第一轮紧固过程中,螺栓拧紧50%,在第二轮中提高至80%,最后使用最大扭矩紧固.不应超过最大扭矩见表一，表二1.煤浆的磨损大,所以电磁流量计采用耐磨的ETFE衬里”的观点不准确,ETFE主要解决了与金属的附着问题。虽然ETFE的原料便宜，但其目前的处理工艺复杂,用它来制作衬里,成本比PFA还高,且没有表征ETFE的.耐磨性优于PTFE的佐证。2.采用低噪声电极,所以波动小”的观点不准确。电极的形状的确与噪声大小相关。由于原进口流量计的电极在某煤化I企业有结垢现象,经常需要把流量计拆下来用晶相砂纸打磨电极,而上海威尔泰采用自清洁电极(即尖状电极),有效地解决了结垢问题。实际应用表明,虽然采用自清洁电极流量计的平稳性比采用球面电极的平稳性稍差,但也没有出现过异常波动。所以,我们认为,在解决煤桨流量输出异常波动方面,低噪声电极并非关键技术。3.原进口流量计安装要求低，‘前5D后2D'就行”的观点不准确。在实验室标定时,要求直管段比较长(达到10D);在应用中,-般“前5D后3D”就足够了,这并非仅仅适用于进口流量计。如果缩径,直管段要求还可以进一步减小。另外,现阶段的煤浆流量计,基本没有投闭环控制的,对于精度的要求不是很高,关键是保证安全连锁处于有效状态,以避免异常波动引起误跳车。4.原进口流量计流速大小对流量的影响很小，适用0.3m/s的流速"的观点不准确。这种说法有很大的误导作用。实际应用经验表明,当流速较低时,尤其是当流速低于0.5m/s时,煤浆流量计容易波动。因此,这种观点不准确。5.单纯缩径"的观点不准确。我们曾经把管道缩径,安装较小口径的流量计,实际使用效果却不如采用本文所提的方案。一方面，由于涉及管道改造、高压法兰以及压力容器级别的焊接,综合成本也不低;另一方面在管道上缩径,小口径长度会远大于在电磁流量计上缩径，导致压损增大,再加.上转换器未替换,很多结果不可预知。6.原进口流量计因为业绩多，所以风险小”的观点不准确。业绩多和业绩好是两个概念,二者没有因果联系。由于历史的原因，原进口流量计市场占有率比较高,好的业绩虽然多,但差的业绩也有。一旦波动引起误跳车，损失是很大的。据不完全统计,因为煤浆流量计波动引起误跳车,200000t甲醇生产线一次损失约为300000元;600000t甲醇生产线，误跳车一次的损失约为800000元。这也是质量好的煤浆流量计价格居高不下的原因之一。我们曾经使用两种品牌的进口流量计,八个月就坏的情况也出现过,-年坏三套的情况也发生过。作为一种用于测量流量的仪表，涡街流量计与流量积算仪表放在一起用就能对液体流量和总量进行测量，并且还能用于很多其他的行业，给其他领域也带来了一定的好处。　　　　现如今，涡街流量计已被广泛应用到工业生产中，作用也越来越重要，如果在涡街流量计使用过程中反映出测量数据不准确，首先要做的就是判断是那个方面的不正确导致了流量的误差，下面，苏川仪表和大家一起探讨关于涡街流量计测量误差的原因分析：1、温度对测量的影响：温度对一般的流量计测量介质都会有影响，温度高低影响了介质的密度，粘度等等，这些都会让测量结果不准确，出现误差。　　　消除此影响一般是对K系数进行修正，目前一些厂家的流量计已对温度的影响在软件中进行固定温度修正和实时温度修正。2、选型方面的问题：实际选型应选择尽可能小的口径，以提高测量精度，例如，一条涡街管线设计上供几个设备使用，由于工艺部分设备有时候不使用，造成目前实际使用流量减小。　　　　涡街流量计实际使用造成原设计选型口径过大，相当于提高了可测的流量下限，工艺管道小流量时指示无法保证，流量大时还可以使用，因为如果要重新改造有时候难度太大，工艺条件的变动只是临时的，可结合参数的重新整定以提高指示准确度。3、参数整定方向的原因：产品参数错误导致仪表指示有误。参数错误使得二次仪表满度频率计算错误，满度频率相差不多的使得指示长期不准，实际满度频率大干计算的满度频率的使得指示大范围波动，无法读数。而资料上参数的不一致性又影响了参数的确定，通过重新标定结合相互比较确定了参数，解决了此类问题。　　　涡街流量计作为一种高精度的仪器，不仅仅是在制造和使用的过程中需要严格遵守其要求，在后期的保养中也必须特别注意才能不使流量计提前退休。

您如果需要德国VSEVTR1010流量计现货价格的产品，请点击右侧的联系方式联系我们，期待您的来电
