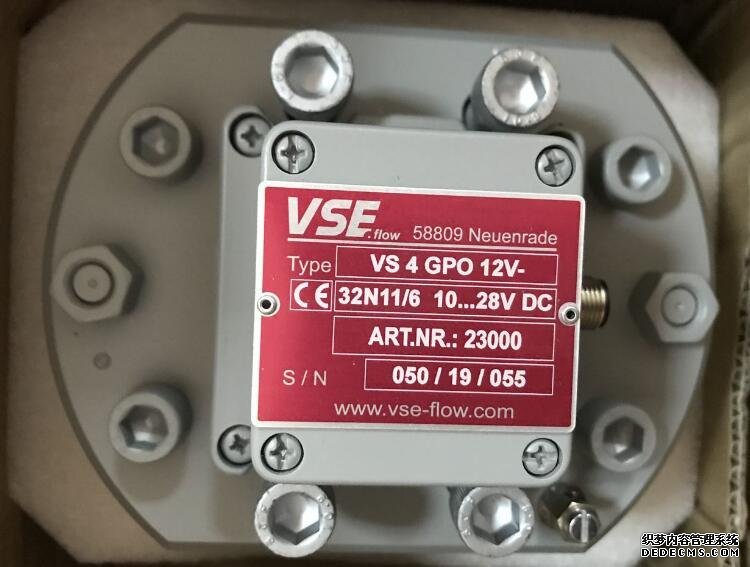

德国VSEVTR1015流量计电子样册同时我们还经营：1、开启时指针不动产生的原因:介质中含有杂质,使转子卡住;系统工作压力太小,致使金属管浮子流量计不正常工作,.　　解决办法:清除异物;增加磁过滤器,增加系统工作压力.2、指针冲顶不回复产生的原因:介质中含有杂质,使转子卡住;仪表选型不合适,选用仪表太小.　　解决办法:清除异物,增加磁过滤器;3、指针波动太大产生的原因:不能准确读数,产生原因:系统工作压力不稳定;介质存在脉动流或双相流的现象;仪表进出口处的管径变化大而导致压力变化或压力损失增加.　　解决办法:检查自身系统;消除脉动流与双相流.减少压力损失.4、指针不回零产生的原因:由于仪表的波动而使指针位移;由于仪表的上下撞击,而使测量管内的零件弯曲变形.　　解决办法:旋松指针处的小螺丝将指针复原至未工作状态;建议送回维修或更换.5、金属管浮子流量计远传不准确产生原因:环境温度超出工作要求;变送器漂移.　　解决办法:按要求使用;适当调节变送器中的电位器或调节螺丝以恢复正常.6、流体正常流动时无显示,总量计数器字数不增加:检查电源线、保险丝、功能选择开关和信号线有无断路或接触不良; 检查显示仪内部印刷版,接触件等有无接触不良;检查检测线圈;检查传感器内部故障,上述1-3项检查均确认正常或已排除故障,但仍存在故障现象,说明故障在传感器流通通道内部,可检查叶轮是否碰传感器内壁,有无异物卡住,轴和轴承有无杂物卡住或断裂现象 .　　解决办法:用欧姆表排查故障点;印刷板故障检查可采用替换“备用版”法,换下故障板再作细致检查;做好检测线圈在传感器表体上位置标记,旋下检测头,用铁片在检测头下快速移动,若计数器字数不增加,则应检查线圈有无断线和焊点脱焊;去除异物,并清洗或更换损坏零件,复原后气吹或手拨动叶轮,应无摩擦声,更换轴承等零件后应重新校验,求得新的仪表系数.7、 未作减小流量操作,但流量显示却逐渐下降:过滤器是否堵塞,若过滤器压差增大,说明杂物已堵塞;流量传感器管段上的阀门出现阀芯松动,阀门开度自动减少;传感器叶轮受杂物阻碍或轴承间隙进入异物,阻力增加而减速减慢.　　解决办法:消除过滤器;从阀门手轮是否调节有效判断,确认后再修理或更换 ;卸下传感器清除,必要时重新校验.8、 流体不流动,流量显示不为零,或显示值不稳:传输线屏蔽接地不良,外界干扰信号混入显示仪输入端;管道振动,叶轮随之抖动,产生误信号; 截止阀关闭不严泄露所致,实际上仪表显示泄漏量;显示仪内部线路板之间或电子元件变质损坏,产生的干扰 .　　解决办法:检查屏蔽层,显示仪端子是否良好接地;加固管线,或在传感器前后加装支架防止振动; 检修或更换阀;采取“短路法”或逐项逐个检查,判断干扰源,查出故障点.9、金属管浮子流量计示值与经验评估值差异显著:传感器流通通道内部故障如受流体腐蚀,磨损严重,杂物阻碍使叶轮旋转失常,仪表系数变化叶片受腐蚀或冲击,顶端变形,影响正常切割磁力线,检测线圈输出信号失常,仪表系数变化:流体温度过高或过低,轴与轴承膨胀或收缩,间隙变化过大导致叶轮旋转失常,仪表系数变化.传感器背压不足,出现气穴,影响叶轮旋转管道流动方面的原因,如未装止回阀出现逆向流动旁通阀未关严,有泄漏传感器上游出现较大流速分布畸变:(如因上游阀未全开引起的)或出现脉动液体受温度引起的粘度变化较大等;显示仪内部故障;检测器中永磁材料元件时效失磁,磁性减弱到一定程度也会影响测量值;传感器流过的实际流量已超出该传感器规定的流量范围.　　解决办法:查出故障原因,针对具体原因寻找对策;更换失磁元件;更换合适的传感器.计量管路流量量程变化是实际使用中经常遇到的情况, 特别是直接对没有储气设备用户供气的计量更是如此。我国天然气、煤气的大部分消耗是供给城市作民用燃气的,一般日负荷的变化都比较大,流量的量程变化也就较大。常用孔板流量计的量程比一般为3:1,对于大量程比的场合,一般采用以下三种方法解决。(1)将大流量分段多路并联组合进行测量.在流量量程变化较大的场合,往往采用不同管径的计算管道并联组合,通过计量管路的组合切换来适应流量的变化;这是目前较为常用的方法。(2)更换孔板片改变值进行测量.在不改变标准孔板节流装置和差压计的情况下,通过更换不同开孔直径的孔板,改变孔径比的方法来实现流量测量。适用于较长时间的季节性流量较大幅度改变或供气量的突然变化致使差压计超出规定使用范围的情况。(3)用一台孔板流量计并联不同量程差压计进行测量.采用同一台孔板流量计的一次装置,并联两台或两台以上不同量程的差压计进行切换测量。1.Modbus通讯协议概述   Modbus协议是应用于金属管浮子流量计电子控制器上的一种通用协议。通过此协议，控制器相互之间控制器经由网络(例如以太网)和其他设备之间可以通信。它已经成为一通用工业标准。有了它,不同厂商生产的控制设备可以连成工业网络,进行集中监控,减少了人力成本，提高了生产效率。  Modbus协议采用主从工作方式，允许一台主机和多台从机通信,每台从机地址由用户设定，地址范围为1~255。通信采用命令,应答方式，每一-种命:令帧都对应一-个应答帧。命令帧由主机发出，所有从机都将收到报文,但只有被寻址的从机才会响应命令,返回相应的应答帧。如果命令帧中寻址地址为0,则视为全局广播,所有从机把它当一条命令执行,不返回应答帧。 2.Modbus网络通讯传输模式   Modbus网络通讯可以设置为两种传输模式:ASCII模式或RTU(RenoteTeminalUnit)模式。笔者介绍的流量计采用的是RTU模式。RTU模式主要优点是:在同样的波特率下可比ASCII方式传送更多的数据。 RTU模式中字节的格式如下: 编码系统:8位二进制，十六进制0-9,A-F。 数据位:1个起始位;8个数据位;奇/偶校验时1个停止位,无奇偶校验时2个停止位。 错误校验区:循环冗余校验(CRC)。 开始和终止都需要至少35个字符时间的停顿间隔。 3.Modbus功能码   Modbus定义的功能代码范围为1~127,不同功能的设备往往只使用其中的一部分。在主机要求传输中,功能代码告诉从机要执行一一个什么动作。在从机响应传输中，如果从机发送的功能代码与主机发送的功能代码相同,则表明从机已执行所要求的功能;如果不同则表明从机没有执行所要求的功能，返回了一个错误信息。   金属管浮子流量计设计在通讯过程中用03H(读取内部寄存内容和10H（刷新多个寄存器内容）两个功能。电磁流量计是灌浆过程的主要工艺流程，为在施工中进行有效的控制，需对施工过程中的水和水泥浆液进行计量和控制。  钻孔、洗孔:灌浆施工首先要在岩层中自上而下分段进.行钻孔，待单孔终孔，用大量清水洗孔，至回水变清，无流量测量点，故不展开讨论。  简易压水试验:洗孔结束，下孔口管，密封孔口，以设计要求的压力向孔内送水，测定其相应的流量值，并据此计算岩体的透水率。计算结果关系到岩体渗透特性的评价以及灌浆成果资料整理。这一-测量点是十分重要和敏感的，准确是首要指标，水有一-定的电导率，满足电磁流量计的测量要求，需要重点考虑的是电磁流量计的口径，因为压水试验和灌浆用的是相同的电磁流量计. 灌浆:压水试验后,灌浆泵将一定水灰比(比如3:1,2:1,1:1,0.81,0.5:1)的水泥浆液压送到孔中，--部分进入裂隙而扩散,余下的浆液经回浆管返出孔外,流回到浆液搅拌机中,在规定的压力下,当注入率不大于0.4L/min时,继续灌注30min;或不大于1L/min,继续灌注60min,灌浆可以结束。每台钻孔设备都需要两台电磁流量计分别记录进、返浆流量,灌浆量就等于进浆量减去返浆量,现场管线与电磁流量计安装布置见图3。  由于现场灌浆泵泵量多为6m³/h(100L/min),故电磁流量计的量程选为100L/min,由电磁流量计的测量原理可知[4],其流速的下限由.同噪声或偏移的信噪比S/N(信号与噪声)来决定，上限则由测量管内衬里的磨损和配管的经济速度等来决定印。由于水泥浆液中带有水泥固体颗粒,考虑到对电磁流量计衬里和电极的磨损，选用流速≤5m/s,另一方面水泥浆液又具有易粘附、沉淀、结垢的特性,故电磁流量计测量管内的流速应不低于0.5m/s,以起到对电极和内衬的自清扫作用。一般当测量管内实际流速<0.1m/s时,感应电动势已变得十分微弱(零点几μV~几μV),此时噪声.的影响逐步变为主导,甚至淹没信号电动势4],由流速与相对误差的关系图(图4)可知，为了保证仪表的检测精度,流速应大于0.5m/s.故推荐使用流速范围为0.5~5m/s.  灌浆施工时吸浆量大小一般在0~100L/min,进、返浆,上电磁流量计相应的流量范围为30~100L/min,从流量、流速与口径三者关系表(表1)可知:电磁流量计口径选择DN25比较合适。DN25的测量范围是14.72~147.18L/min,同时DN25和现场灌浆管道口径一致,配套安装时,不需要变径。同时电磁流量计的时间常数也应该设置小一些,一般在1~3s,以提高测量的灵敏度。  封孔:待灌浆结束后,按照施工技术要求压浆封孔,无流量测量点,故不展开讨论。德国VSEVTR1015流量计电子样册1、旋进旋涡流量计无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；2、采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；3、智能型流量计集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；4、采用双检测技术可效地提高检测信号强度，并抑制由管线振动引起的干扰；5、采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；6、采用EEPROM技术，参数设置方便，可*保存，并可保存长达一年的历史数据；7、转换器可输出频率脉冲、4-20mA模拟信号，并具有RS485接口和HART协议，可直接与微机联网，传输距离可达1.2Km；8、配合本公司的FM型数据采集器，可通过因特网或者网络进行远程数据传输；9、压力、温度信号为变送器输入方式，互换性强；10、旋进旋涡流量计整机功耗低，可用内电池供电，也可外接电源。蒸汽流量测量从测量技术上分为两类:一类为过热蒸汽和高干度(干度x=0.9以上)的饱和蒸汽;另一类为低干度饱和蒸汽.前一类可以作为单相流体处理,而后一类则为两相流。由于目前所有的流量计只适用于单相流体,因此,低干度饱和蒸汽尚需进行深入研究。　　常用的流量计有： 差压式流量计。该流量计目 前仍是测量蒸汽流量的主要仪表,为适应需要在技术上也有了新的发展.比如把节流装置. 差压变送器及三阀组组成一体式节流流量计，该流量计解决了差压信号管路易出故障的缺点.还有采用定值节流件,用标准喷嘴代替标准孔板,因为喷嘴和孔板相比较,喷嘴的流出系数稳定，不会因为边缘锐角变钝使流出系数发生变化,压损也比孔板低,一般在同样流量及值(孔板孔径与管道直径之比)时,压损为孔板的 30%～50%。　　涡街流量计测量中温,即 200℃以下应用于蒸汽测量已趋于成熟,是目 前用于蒸汽测量的常规流量计.但是,应注意低干度介质将使其仪表系数偏离检测值而增大测量误差。　　均速管流量计.分流旋翼式流量计一般在准确度要求不太高的内部管理分配上应用,主要是因为使用方便,价格便宜.通常适用于中小流量蒸汽的测量。　　应变式新型靶式流量计,其结构由测量管.靶板.力传感器. 信号处理单元组成.力传感器为应变计式传感器,信号处理显示可以就地直读显示或输出标准信号.力传感器由筒式弹性体和力应变片组成,可以是内贴式和外贴式两种.当弹性体在力作用下发生形变时,它破坏了由力应变片组成的电桥的平衡,产生与流量成平方关系的电信号.其工作原理是在恒定截面直管段中设置—个与流束方向相垂直的靶板,流体沿靶板周围通过时,靶板受到推力的作用,推力的大小与流体的动能和靶板的面积成正比。在一定的雷诺数范围内,流过流量计的流量与靶板受到的力成正比.靶板所受的力由力传感器检出。　　靶板受力经力转换器转变成电流信号(4～20)mA或气压信号(20~100)kPa输出,输出信号与流量的关系可根据计算公式确定.这种应变式新型靶式流量计在蒸汽测量中具有比较优越的应用前景,适用于中小流量蒸汽的测量。电磁流量计传感器两电极、被测液体、放大器内阻构成一个闭合回路如下图2．9，这相当与一个一匝的变压器次级绕组，励磁线圈相当与初级线圈，闭合回路相当与次级线圈。由于闭合回路不可能完全平行与磁场，总有部分磁力线穿过，这样即使流速为零，也会产生感应电压，这就是“变压器效应"。根据楞次定律得到干扰电动势：可见ew与励磁频率相关，与被测液体流量无关。干扰信号比电磁流量计流量信号相位要滞后90°，所以把干扰电动势称为正交干扰，由于正交干扰是磁感应强度B对时间t的微分，它又叫做微分干扰。  很多天然气用气小户,其用气特点为:瞬时流量较小或流量波动幅度较大.旋进漩涡流量计可作为用气小户交接计量的首选。下面是直接影响旋进漩涡流量计准确度的常见因素:(1)旋进漩涡流量计是通过测量漩涡频率来计量流量的，流量计前有节流件。节流件会对气流产生扰动，比如流量计前安装调压阀致使计量值波动较大，将调节阀装到流量计后面后,流量就平稳很多。(2)用旋进旋涡流量计计量气井气或油井伴生气这些未经处理的天然气时，由于气中带液较多，对传感器的冲击腐蚀作用较强,容易造成损坏或磨损.另操作不当还会造成部件损坏,比如开关阀门过猛，,打坏旋涡发生体等。(3)应安装适合流量范围的流量计以满足上限流量和下限流量的使用。对有条件的用户可装大.小口径两台流量计,随供气大小倒换使用。(4)计量不准.难以发现。由于旋进漩涡流量计不像孔板流量计那样，各个测量部件都可以通过检查判断故障，旋进漩涡流量计在一体化设计、维护量低的优势下同时存在故障难以判断的弊端。在不知道用户具体用气量.流量计上压力、温度显示正确的情况下，很难判断流量计上所显示气量的准确性,只能到检定部门用标准装置进行检测判断。有厂曾出现流量计已经不准而未及时发现的情况，这种情况很容易产生计量纠纷。1、电磁流量计传感器外壳未接地出现的误差。一般情况下，传感器都是在金属管道上进行安装，并且金属管道都是在地下，很多人因此认为对于仪表的外壳就不需要再做接地处理了。但是，这么操作却是忽略了两个重要问题:一方面是金属管道都做了防腐蚀处理，金属管道与地不能大面积接触;二是传感器一般都由胶皮垫连接着法兰而与金属管道分隔开，所以造成了传感器的接地电阻大大增加，影响了流量计的测量结果，进而形成了误差。另外，由于电动势检测一般均为几毫伏左右，这也容易造成杂散电流对检测结果的影响。 2、干扰环境下的输出信号误差分析。对于一般的电磁流量计来说，传感器即电极与转换器之间的连接电缆应做到尽可能短。因为传送信号的电缆过长，电缆本身的分布电容造成的负载效应就会引起较大的测量误差，同时也对信号受到干扰的几率大大增加。在测量时，还要注意到走线方面，务必做到信号线与电源线分开走线，这样就能防止产生“寄生电容”的干扰。目前很多场合已经用上了数字输出仪表，以求获得最为准确的测量数据。 3、强电、强磁环境下的误差分析。流量计工作环境方面，要注意尽可能地与强电、强磁等设备的距离远一些。由于电磁流量计在接地后，其周边的附近如果也有一些其他的强电、强磁等设备也在接地，会造成流量计产生接地压降，使电磁流量计接地电位变化，进而对测量结果形成误差。另外，流量计如果是在非常强的磁场下工作，比如变压器等强电磁设备附近使用，周边磁场环境的强度超过电磁流量计电磁兼容的幅度时，会对测量结果的准确性造成很大的影响。对于超声波流量计，流量修正系数K定义为沿超声流量计信号传播声道上的线平均流速Lv与管道截面平均流速Vs的比值。由式(2-13)和式(2-14)可以得到层流状态下的流量修正系数 K 为由式(2-17)和式(2-18)可以得到湍流状态下的流量修正系数K为根据表1可以得到不同雷诺数下湍流流态的流量修正系数K，而在实际工程应用中，当管道内流体雷诺数Re＜105时，湍流状态流量修正系数K为 当管道内流体雷诺数Re＞105时，湍流状态流量修正系数K为　　上述对于流量修正系数的分析是基于超声波流量计处于理想的安装条件下，即安装处管道内流体充分发展。实际流量修正系数不仅与雷诺数有关，还与管道的安装状况、流量计上下游管段长度等因素有关。通常情况下管道内实际流态分布与理想流态分布有偏差，对流量计的测量精度产生影响，因此在管道布置和流量计安装时，一般要求上游直管段大于10倍管道内径，下游直管段要大于5倍管道内径。德国VSEVTR1015流量计电子样册  气体涡轮流量计准确度等级为1.0级,在音速喷嘴法气体流量标准装置上检测时出现绝大多数不合格的问题，而之前并未:出现类似情况,该品牌流量计的合格率很高,通过对基表的检测与高频脉冲输出的检测,二者误差一致,且均为负误差,仪表显示与输出均正常。表1为误差最大的一台气体涡轮流量计高频脉冲输出误差和基表机械显示部分的误差值。   通过对标准装置的自检,并未发现异常,装置工作正常。为了保证检测的可靠性,将该批仪表在.2000L钟罩式气体流量标准装置上进行了复检。音速喷嘴法气体流量标准装置与2000L钟罩式气体流量标准装置的系统误差在0.3%以内。通过复检发现气体涡轮流量计的示值误差在不断变化,重复性较差,随着检测时间的延长,示值误差不断减小，向正方向发展,考虑到音速喷嘴实验室的环境温度为10.5℃,钟罩实验室温度为20.1℃,因此进行恒温.后再进行试验。恒温后再次对气体涡轮流量计进行检测,表2为该台气体涡轮流量计的高频输出误差。   通过表2可以发现在恒温后的检测结果误差发生了较大的变化,重复性也较好,考虑到两套装置的系统误差不超过0.3%,但实际检测结果最大误差偏移达到了2.30%，如此之大的偏移量并不是标准装置所引起的。将该台气体涡轮流量计马上拿到音速喷嘴气体流量标准装置上进行复测,所用喷嘴未改变,检测结果见表3。   从表3可以发现在没有对仪表经过任何改动的情况下,在同样的装置下,仪表的示值误差合格,且和之前在装置上检测的误差发生了较大的偏移。通过分析实验中各个影响因素,发现变化较大的只有温度,为了确认影响因素为温度,将该流量计在音速喷嘴实验室10.5℃的环境温度下恒温，恒温后再进行实验,检测结果见表4。   通过恒温后的气体涡轮流量计的示值误差与最开始检测的误差相接近,说明温度变化对仪表的误差产生了较大的影响。通过对送检用户的询问,由于用户是外地送检,出发较早,且送检车辆空间有限，所以在送检前一天晚上就将部分仪表的外包装拆掉,并将表装车,放置在室外,第二天早起送检,虽然在检测之前进行了短时间恒温，但表体温度仍然较低。  电磁流量计供电电压问题是最主要的问题，也是此次仪表更换的最大困难。电磁流量计A是DC24V供电回路，两线制;电磁流量计B是AC220V供电,四线制。将B表安装在现场就意味现场要接一条AC220V的供电线，电缆设计之初肯定留有一定的余量(参照SH30822019石油化工仪表供电设计规范余量要求)。但是AC220V供电设备在现场并不是很多,想找到一根备用的AC220V电源线或许不是那么容易。   经现场核实电磁流量计A的安装位置附近并没有AC220V供电设备，距离太远的设备如果现场重新配管施工AC220V电缆线路,因涉及动火作业或者挖掘作业,在投用装置里面有很大的风险，而且工期太久。所以AC220V电源通过备用电缆的想法走不通。进一步现场核查发现，电磁流量计A非直拉电缆，中间有接线箱，接线箱内有多部仪表通过一根16P本安电缆接至中控室，该16P本安电缆有6P备用线,其余10P电缆所接仪表为电磁流量计A和3台液位开关、6台阀位回讯。现考虑通过这根16P的电缆中的1P走AC220V电源。接线箱到仪表端重新敷设一根临时电源线约15m,16P电缆到现场机柜间,将AC220V的1P备用线从端子柜通过一对端子排重新引出，加接电源线接至电源柜。该方案可行性分析如下: 1)16P本安电缆中液位开关信号、阀位回讯信号都是通断的开关信号,抗干扰能力强。电磁流量计B最大功率为75W,电流不大,且AC220V的电压波形好，比较稳定,对DC24V负载造成串扰的影响考虑可以接受。 2)AC220V电源信号走原本安电缆路径.是不符合规范的。综合客观实际要求，只能最大限度地满足规范又要考虑现实情况。根据HG-T20512-2014仪表配管配线设计规范中7.1.3(见表3)和7.1.5(见表4)要求,可以知道仪表信号电缆与电力电缆平行敷设最小间距都是50mm。此处是该次故障处理没办法克服只能容缺的地方。 3)机柜间电缆布线,因是在投用盘柜施工，同一柜子仪表在线的同时进行布线接线，施工安全尤为重要。考虑采取充足准备，提前加工,尽量减少盘柜内动作，由有经验的接线员接线,禁止携带对讲机进入机柜间等措施。确保机柜间电缆布线接线安全。 综合分析，该方案的可行性可以接受。电磁流量计电极对测量介质的耐腐是选择材料首先考虑的因素，其次考虑是否会产生钝化等表面效应和所形成的噪声。1.选择耐腐蚀材料电磁流量计电极的耐腐蚀性要求很高.常用金属材料有含钼耐酸钢Icr18Ni12Mo2Ti.哈氏合金.耐蚀镍基合金、B、C、钛、钽、铂铱合金,几乎可覆盖全部化学液。此外还有适用于浆液等的低噪声电极,它们是导电橡胶电极、导电氟塑料电极和多孔性陶瓷电极或包覆这些材料的金属电极。在原则上电极材料的选择应从使用者借鉴该介质在其他设备的应用实际和以往的经验来确定。有时后要做必要的实验,如现场取液体样品在实验室做待用材料的腐蚀性试验。最好的实验是现场挂片,这是最接近实际应用条件的腐蚀性试验,可以得出比较可靠能否适用的结论。2.避免电极表面效应电极的耐腐蚀性是选择材料的重要因素,但有时候电极材料对被测介质有很好的耐腐蚀性,却不一定就是适用的材料,还要避免产生电极表面效应。　　电极表面效应分为表面化学反应、电化学和极化现象以及电极的触媒作用三个方面。　　化学反应效应如电极表面与被测介质接触后,形成钝化膜或氧化层.他们对耐腐蚀性能可能起到积极保护作用,但也有可能增加表面接触电阻。例如钽与水接触就会被氧化生成绝缘层。　　对于避免或减轻电极表面效应的介质—电极材料匹配,还没有像腐蚀性那样有充足的资料可查,只有一些有限经验尚待在实践中积累。　　电磁流量计接地环连接在塑料管道或衬绝缘衬里金属管道的流量传感器两端,他们的耐腐蚀要求比电极低,充分有一定腐蚀定期更换。通常选用耐酸钢或哈氏合金。因体积大从经济上考虑较少采用钽铂等贵重金属。如金属工艺管道直接与流体接触就不需要接地环。  考虑到容积式流量测量装置结构较复杂,安装维护和校准不方便,有必要在满足精度和抗震.性能要求的前提下,采用安装和维护方便的其他形式流量测量仪表。热式气体质量流量计已在气体流量测量领域获得了成功的应用,具有无可动部件、压损小及量程比宽等特点,例如在核电厂的通风系统中,已成功地替代皮托管成为重要的测量方式。但在液位流量测量领域,热式质量流量计的应用仍具有局限性。   由式(2)可知,热丝的热散失率与流体的热导率、比热容、流速和密度有关。相对于通风系统中的空气来说,水是-种具有较大比热容、较大密度和热导率的介质。在相同的流速下,水带走的热量远大于空气,对于以恒定功率加热热端铂电阻的恒功率型热式质量流量计,为了适应水流量的测量,加热电路会采用比较高的加热功率为热端铂电阻进行加热;对于恒温差型的热式质量流量计,为了维持两个铂电阻之间恒定的温差,加热电路同样会处于比较高的加热功率状态下,且加热功率将随水流量的增大而增大。因而,无论是恒功率型还是恒温差型,加热功率的提高会对流量计的安全性和寿命有很大的影响,也使其应用环境造成一定的局限性。而恒比率式流量计由于通过调节施加在热端热电阻上的加热电流,使热端热电阻的阻值与冷端热电阻的阻值成一恒定比率,因而同恒温差式流量计相比,在测量相同流速流体的情况下,恒比率式流量计热端铂电阻的加热电流要小于恒温差式,因而其加热功率不会过高而产生仪表安全性和使用寿命方面的不利影响。对于主泵第三级密封泄漏流这种微小流量的测量,相对于恒功率式和恒温差式,恒比率式热式质量流量计具有更好的应用价值，然而对于较大液体流量的测量则并不适用。恒比率式流量计的热端铂电阻加热电流Ih与介质质量流量m的关系为: 式中Ap-一流体流经管道的截面积; As一传感器参与热交换部分的表面积; C1、C2一通过校准确定的常数; d一热电阻传感器直径; k一流体热导率; Ls一传感器损耗能量的因数; n一校准过程中通过回归确定的指数; Pr一流体的普朗特数; Rc一冷端铂电阻阻值; Rco一冷端铂电阻在0℃时的阻值; RH一热端铂电阻阻值; RH0一热端铂电阻在0C时的阻值;, r一恒比率参数(自加热系数),r= a一铂电阻的参数。 1.基本性能   热式质量流量计作为一种直接测量质量流量的智能型流量仪表,具有结构简单、体积小、数字化程度高及安装方便等优点。热式质量流量计的.测量精度一般约为±1%,重复性为±0.2%;量程比宽可达100:1,最高可达1000:1;在-40~60℃的环境温度下可正常工作;可耐受3MPa或更高的管道压力;允许介质工作温度-70~400℃;允许被测液体的流速为0~4m/s;支持HART协议。另外，具有压损小、直管段要求低和允许动态修正的特点，其响应时间较长,未采用特殊设计时可达几秒。热式质量流量计具有一体式和分体式两种.结构，在累积辐照剂量较大区域，可采用分体式流量计进行测量，信号处理部分布置于累积辐照剂量较小区域。   主泵第三级密封泄漏流正常工况下在5L/h左右,达到50L/h时报警,不用于过程控制。在电厂正常运行工况下，测点所在区域的环境温度约为50℃以下,工作压力小于0.6MPa,工作温度小于100℃，要求测量范围的量程比约为30:1,属于非1E级测点。因此,就测量要求而言，热式质量流量计适用于主泵第三级密封泄漏流量的测量。 2.抗震性能   由于主泵第三级密封泄漏流测点位于安全壳内,周围存在1E级仪表和核级管道,尽管测点本身不需要在设计基准事件工况下执行功能,但不应对其他需要执行功能的设备或仪表造成损害，因而用于该测点的仪表应满足抗震要求，在SSE地震载荷下,满足结构完整性的要求,避免放射性物质经仪表破口向环境释放以及对周围1E级仪表和核级设备产生潜在危害。   热式质量流量计结构简单,除进行抗震试验外,抗震分析亦可用于分析其抗震性能。在抗震分析中,需要重点对薄弱部位进行应力分析,通常包括传感器与管道相交的节点处、螺纹连接处及法兰连接处等位置。   对某一型号热式气体质量流量计进行抗震分析,取三向峰值加速度为6g。通过应力分析表明,流量计的第一-阶自振频率大于33Hz,在地震载荷作用下,薄弱部位的计算应力值均小于规定的应力限值,从而认为其在SSE地震载荷下,结构完整性可以得到保证。 3.耐辐照性能   因主泵第三级密封泄漏流测点位于安全壳内,在电厂正常运行工况下,探头所处的环境具有一定的电离辐射存在。因而,用于该测点的仪表应能经受--定的累积辐照剂量而测量结果仍在要求的测量精度范围内。目前,对于仪表的耐辐照性能，主要采用试验法进行验证。   对某一型号分体式热式质量流量计探头进行耐辐照试验,辐射源采用钴-60,试验时间持续40h以上，累积辐照剂量约2x104Gy,辐照后进行功能试验,流量计的输出维持在测量精度范围内，表明该型流量计可以经受若干年的累积辐照剂量而不损坏。 4.安装   为便于安装和维护，流量计可采用法兰-法兰连接的形式。在一般情况下,为了满足测量精度,热式质量流量计对于前后直管段的要求较高,部分型号的流量计要求的直管段长度可达到前15D、后5D以上。但由于流量计允许动态修正，经过标定和修正后,可降低热式质量流量计的前后直管段要求。对于主泵第三级密封泄漏流的测量，热式质量流量计可满足安装和维护要求。1.测量液体　　孔板流量计测量液体流量时工艺管道水平安装,差压变送器的位置处于节流装置下方时,取压口应在节流装置的水平中心轴线下偏 45°角引出,这可以消样除由流体传放出的气体进入导压管和差压变送器(如图8).若差压变送器处于节流装置的上方时,除取压口下偏≤45°角 然后向上引导压管外,应在导压管的最高点装置集器或排气阀.(如图9）2.测量水蒸汽　　测量蒸汽流量时,安装方式一般为差压变送器低于,高于节流装置两种.(如图 12)取压口位置应附合上述安装要求,并在导压管制高点处装上放气阀和气体收集器。3.测量气体　　测量介质为清洁的气体流量时,安装方式一般为差压变送器高于,低于节流装置两种c如图11.12)取压口位置应符合上述安装要求,当差压变送器低于节流装置时,导压管必须向下弯至差压变送器,并在最低处装置放水阀和沉积器。4.测量腐蚀性液体和气体　　测量腐蚀性的液体和气体流量时,取压口应附合上述安装要求,不论管道是水平安装或垂直安装,差压变送器高于或低节流装置③.测量气体测量介质为清洁的气体流量时,安装方式一般为差压变送器高于、低于节流装置两种(如图11.12)取压口位置应符合上述安装要求,当差压变送器低于节流装置时,导压管必须向下弯至差压变送器,并在最低处装置放水阀和沉积器。1.电磁流量计在浆液中的特别安装要求  首先，要对电磁流量计的特别安装要求进行分析，首先要了解此电磁流量计相对于其它一些流量计在特征方面有什么不同之处,电磁流量计的特点在于采用了法拉第的电磁感应定律，测量方法主要以直接测量的方式进行。并且，在测量结果上不受到流体密度、粘度、温度以及压力的影响，没有阻流件与相应的压力损失,同样也不会在高流速的情况下发生一些气体腐蚀的现象。不过，由于在实际的安裴过程中没有采用科学的安装方法以及严格安装电磁流量计的特别安装要求,部分电磁流量计极易在实际的运作中造成仪表测量误差的出现，严重的还会造成仪表的损坏。在进行电磁流量计的安装过程中,需要严格按照安装流程进行操作，由于现场操作的复杂性,为了确保电磁流量计可以在运行效果上达到一个较好的操作水平,可以进行三台以及电磁流量计的统一安装操作，在气化炉的顶部进行安装，从而进一步增强测量效果，同时延长流量计的前直管段的使用方式，以便解决加压泵在工作过程中造成的脉动影响。2.电磁流量计使用方法建议　　在单机进行试车阶段，需要严格安装使用方式提示，禁止对电磁流量计进行送电。气化炉在停车后，需要对电磁流量计先进行停电操作,然后再对其进行清洗，主要足清洗其中的管线，避免因电磁流量计内部的传感器励磁形成的磁场吸附了电极周围的铁锈而造成最终清洗效果的降弱。在正常的运行阶段,如果发现电磁流量计发生-些波动或干扰现象的出现，需要对其原因进行分析，主要的原因可以概括为如下几个方面:第一为泵引发的波动因素，主要因为煤浆泵在某个工作时间内出现了异常工作效果，整体的流量值发生变化的可能性不大,但由于流量脉动的变化波动量也随之发生了较大的变化。第二为煤浆引起的波动，前文提到，煤浆属于混合物，其中不仅含有煤水化合物，还包括一些金属颗粒,随着这些金属颗粒含量的增多,尤其是电极周围堆积的金属颗粒随着电极压力的形成逐步增加,从而造成停车现象的出现。第三为电磁流量计输出信号的尖脉冲千扰，因为煤浆含有的大颗粒金属摩擦导致电极之间瞬间产生尖脉冲信号干扰，井且电磁流量计内部的传感器受到温度的影响，使得煤浆管线的冲洗难度不断增加。3.电磁流量计的特殊加工　　在进行电磁流量计的特殊加工过程中,要使用锰合金等特殊材质的加工方法进行防护冲刷磨损套的制作。对一些电磁流量计的碳化效果,电磁干扰效果的主要作用是指在防护冲刷效果的基础.上,以电磁流量感应为防护基础，以电极防护标准作为碳化防护效果的主要依据,根据电磁流量计加工的特性，在实际的应用效果上进行特殊加工。针对铁磁性质的干扰，需要进行水煤浆磁过滤操作，在经济条件允许的情况下可以采用不锈钢的输送管道,并定期对电磁流量计内部进行检查与清理。针对电磁流量计的参数设定问题，不能按照最佳的安装条件时测定的参数进行，也不能牺牲灵敏度弥补脉动流造成的波动,建议整体的阻止时间不应操作三十秒这一区间范围。值得一"提的是,只有在进行防护检修的过程中，才能最终确定相应的电磁流量参数,应当建c起统一的标准积极发挥其计量参数的特长与优势。
