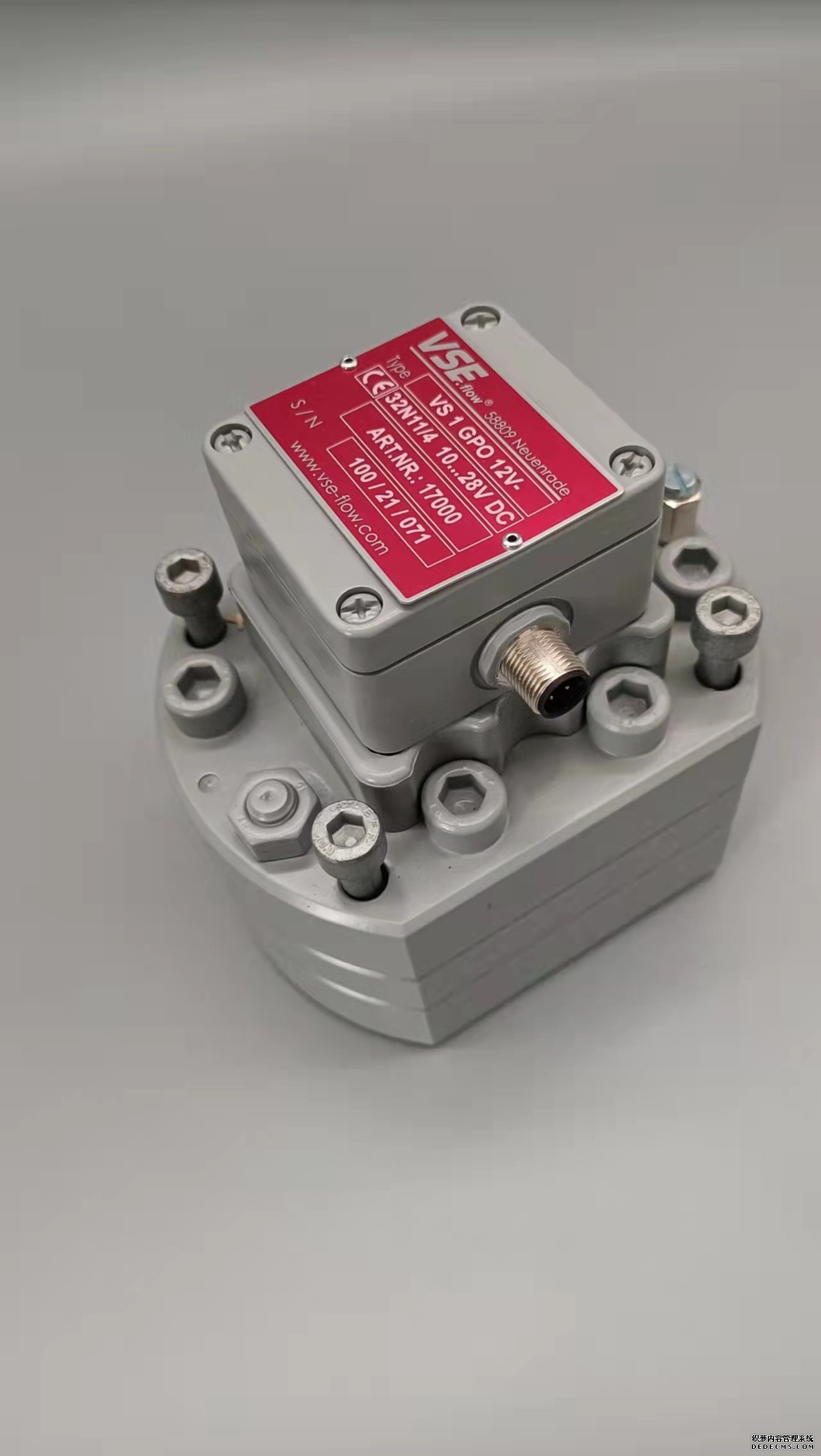

德国VSEAR800流量计联系同时我们还经营: 涡街流量计也称之为旋涡流量计或卡门涡街流量计。可以适用于管道内多种流体(气体液体、蒸气)的流量测量。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时可以对流体的压力和温度参数自动进行修订。该流量计可以将测量结果进行模拟标准信号或数字脉冲信号的输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。 在流体中设置非流线型漩涡发声体时,在涡街流量变送器中的三角柱形的旋涡发生体后会上下交替产生正比于流速的两列旋涡,这种旋涡称为卡门旋涡(见图1)。旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,用下式表示: 式中ƒ--旋涡的释放频率 ,单位为Hz; Ʋ--流过旋涡发生体的流体平均速度,单位为m/s; d一旋涡发生体特征宽度,单位为m; St一斯特劳哈尔数(Strouhal number) ,无量纲,它的数值范围为0.14 ~ 0.27 St是雷诺数的函数, 通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度Ʋ,再由公式 求出流体流过涡街流量计的流量q。(式中A为流体流过旋涡发生体的截面积。)优点:(1)热式气体质量流量计可被测量的流体管道口径范围广.能够应用在各种口径的管道流量测量,从小、中口径到特大口径管道都可以,口径可达 9000mm.(2)流速测量范围广.可测量 0.02m/s~480m/s 范围内的流体流速.(3)测温范围和耐压范围很宽.待测气体的温度高达 900℃,可用于各种高温过程气体的测量,最高可以在 70MPa 的压力下进行测试.测量过程中不需要温度和压力补偿.所以在较大直径管道、较小流速、微小流量、测量流量浮动范围较大时,具有一定的优势.(4)可保证较高的测量精度.一般的热式气体质量流量计都属中等精度测量范围,其中部分仪表,如插入式、电磁式,可以达到高精度测量.国外进口的高精度仪表满量程误差可以达到±1%.(5)宽量程比.量程比可以达到 1000:1,且能保持精度要求.(6)可测量混合气体.(7)机械设计简单,容易安装和调试,维修简单,防振动.插入式只需要在管道上焊接法兰盘即可,管段式只需要进行管道转接,安装和操作方便.(8)不需要温度和压力补偿.缺点:(1)响应速率慢.由于热式气体质量流量计是依靠传热原理设计,而热量交换过程与加热温度探头和流体的热传导效率密切相关,需要一定的时间来完成换热过程,一般的相应时间为 2~5s;性能优越的流量计响应时间为 0.5s;甚至有些响应时间更慢.(2)精度易受流体组分影响.当被测流体为混合气体时,由于混合气体组分的变化,气体密度,粘度,热导率都会受到直接影响,使测量值发生较大误差而导致最后的流量计算结果产生误差.(3)在小流量测量中,热源探头的温度高于流体温度,导致热源探头向流体传导热量,影响流体和热源探头的温度差,影响测量精度.实际应用中,磁翻板液位计如果出现消磁现象,就不能正常使用。那么,消磁原因是什么?如果磁翻板液位计出现消磁现象应如何处理呢?一、磁翻板液位计消磁的原因: 侧装式磁翻板液位计的磁浮子在使用过程中磁浮子会有消磁现象,从而导致磁翻板液位计失效。一般来讲,造成磁翻板液位计消磁的原因,主要有以下几点1、硬磁材料的剩磁小于耦合临界值。随着时间变化,受自身因素的影响随着时间的推移,硬磁材料的剩磁会出现小于耦合临界值的现象。 2、高性能硬磁材料有氢脆现象。 3、使用温度高于硬磁材料的居里温度。二、磁翻板液位计消磁的处理: 针对导致磁翻板液位计消磁的原因,通常需要做到以下几点,以应对磁翻板液位计的消磁现象。1、从设计方面看,要选用恰当的硬磁材料。比如在选用磁性材料时,应选用居里温度高于使用温度20%以上、能够保证五年后剩磁超过临界值的磁性材料。2、从生产方面看,加工磁浮子时应注意:a.在磁浮子内填充惰性气体(如氩气)。 b.在产品生产加工阶段,焊接(氩弧焊)时应注意采取降温措施,以避免磁浮子的磁性材料处的温度超过磁性材料的居里温度。3、从使用方面看,用户要做到以下几点: a.在订货时,选用恰当的型号,达到使用温度不超过磁翻板液位计的标称温度; b.在使用中,应对侧装式磁翻板液位计的使用情况(能否正常工作)进行随时观察,并注意记录介质的实际温度。德国VSEAR800流量计联系1.总体设计 气体涡轮流量计系统软件包括初始化程序、主程序、中断控制程序、流量、温度、压力检测程序以及键盘显示程序等。初始化程序主要完成单片机初始化和设置计数方式等。主程序主要通过查询标志位SET_RUN和OPERATE来判断程序是运行状态还是设置状态,然后调用相应的处理子程序。首先开全局中断,允许单片机响应所有中断源产生的中断请求;当单片机查询到标志位SET_RUN被置位时,就进入设置状态,对仪表系数进行设定;进入运行状态后还要查询标志位OPERATE是否被置位,被置位后就进行温度与压力的.A/D转换、流量的计算和数据的储存。中断程序用于查询定时时间,进入中断服务子程序完成流量采集、工作状况“下温度和压力采集,瞬时流量和累积流量的计算。系统主流程图如图3所示。2.流量温度压力信号采集 流量信号的采集主要通过计数器MR0中断服务程序完成,采用定时器模式,定时时间设为1so定时时间到,比较寄存器里面的内容,大于1s则对计数器IMR1读数,以获得流量信号的频率,并清零;小于1s,则加1后结束。 温度和压力信号的采集是通过PICI6F877单片机内部的ADC模块将其转换成数字量,采样完成后计算出温度和压力值,并将这两个数值在液晶屏上显示出来。3.键盘显示 设置3个键盘,利用电平变化中断功能来实现,采用延时去抖法,按键有效就进入按键处理程序。F表示功能键,用KI来表示,每按一-次表示在流量显示和温度、压力显示间切换,-表示移位键,用K2表示,↑为增加键,用K3表示。如果F+→(即Kl+K2)被按下,则设置标志位置1,主程序查询到其置1后,就进入设置状态。在该状态下,→(K2)键定义为移位键,以闪烁表示光标所在位,每.按一次,闪烁移到下一位,到最后一位回闪第一一位。↑(K3)定义为增加键,对光标所在位的数值进行修改,每按--次,循环增加一个定义单位,定义单位视参数类型而定。当程序查询到↑+→(K2+K3)被按下时,就把累积流量清零,并把标志位置1,当查询到F(K1)键被按下时,每按-一次,在流量显示和温度、压力显示之间切换。气体涡轮流量计采用段式液晶显示器LCM103来显示瞬时和累计流量,同时实时显示温度和压力"。f为了适应仪表网络化的发展方向,在系统设计时我们要根据实际需要为电磁流量计配备合适的通信接口.在当今单片机系统的通信中,RS232和RS485标准总线应用最为广泛,技术也最为成熟.RS232用来连接两台计算机(微处理器)之间的串口通信,当我们需要一个更长的距离或者比RS232更快的速度下进行传输的时候,RS485就是一个很好的解决办法.另外,RS485连接不限于仅仅连接两台设备.根据距离,比特率和接口芯片,我们可以用单一导线连接最多256个节点.为了使电磁流量计的应用范围更加广泛,我们选用RS485标准总线来实现仪表和外部系统的通信. RS485是双向、半双工通信协议,允许多个驱动器和接收器挂接在总线上,其中每个驱动器都能够脱离总线.该规范满足所有RS422的要求,而且比RS422稳定性更强.具有更高的接收器输入阻抗和更宽的共模范围(-7V至+12V). 接收器输入灵敏度为士200mV,这就意味着若要识别符号或间隔状态,接收端电压必须高于+200mV或低于-200mV.最小接收器输入阻抗为12k,驱动器输出电压为±1.5V(最小值)、+5V(最大值). 驱动器能够驱动32个单位负载,即允许总线上并联32个12k的接收器.对于输入阻抗更高的接收器,一条总线上允许连接的单位负载数也较高.RS485接收器可随意组合,连接至同一总线,但要保证这些电路的实际并联阻抗不高于32个单位负载(375). 采用典型的24AWG双绞线时,驱动器负载阻抗的最大值为54,即32个单位负载并联2个120终端匹配电阻.RS485已经成为POS、工业以及电信应用中的最佳选择.较宽的共模范围可实现长电缆、嘈杂环境(如工厂车间)下的数据传输.更高的接收器输入阻抗还允许总线上挂接更多器件. 因RS485接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口.因为RS485接口组成的半双工网络一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输.RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB.9(孔),与键盘连接的键盘接口RS485采用DB.9(针). 通信接口电路如图3.13所示,我们选用MAX485作为系统的通信接口芯片.MAX485是MAXIM公司推出的支持RS485协议的低功耗收发器,它的驱动器摆率不受限制,可以实现最高2.5Mbps的传输速率.它是用于RS.485通信的半双工低功率收发器件,包含一个驱动器和一个接收器,具有输入接收器和输出驱动器使能管脚.使用一个半双工连接的难点就是控制每个驱动器在什么时候被启用,或者处于激活状态.当一个驱动器在传输的时候,必须直到它完成传输都保持被启用状态,然后在一个应答节点开始响应之前切换到禁用状态.MAX485的控制端RE和DE短接,这样用一个信号可以控制两种状态:接收和发送.RE和DE为“l”时,发送端接通,数据经DI脚后,变成传送的信号送到传输线.RE和DE为“0”时传输线上的信号经MAX485,当处于发送状态时,数据信号经发送端DI,在输出端A和B上交替出现高电平:当处于接收状态时,A和B上交替的高电平信号经MAX485转换成高低电平信号经RO输出.在电磁流量计传输过程中,交替的高电平保证通信传输回路中始终有电流,能实现可靠通信.根据高含水原油这一特殊介质及其使用环境的特点,对早期广泛应用于注水、注聚等计量中的电磁流量计进行了相关的技术改进。(1)对传感器进行防爆处理。通过现场应用进行综合分析,认为高含水原油的计量场所是油气密集的地方,需要对传感器进行防爆处理才能满足工作需要。根据传感器的特点及其使用环境的要求,选用了传感器的复合防爆型式,即浇封隔爆型,防爆标志为mdIIBT4.关键技术是传感器主体结构采用了浇封工艺技术、接线盒采用了隔爆外壳。接线盒的隔爆接合面为螺纹隔爆接合面,引人装置采用密封圈压紧螺母式,产品通过了国家防爆电气产品质量监督检验测试中心的5项试验。(2)提高转换器的输人阻抗,保证流量计的测量精度。对电磁流量计来说,传感器产生的感应电势只有几毫伏,如要进行准确测量,要求转换器的输人阻抗远远大于传感器的内阻,才能保证仪表的精度。电磁流量传感器的内阻仅与被测介质的电导率和电极直径有关。高含水油的电导率随含水情况有所变化,因此,采用了专用前置放大器,相应地提高了转换器的输人阻抗,保证了测量精度。(3)转换器实现智能化。智能电磁流量计采用了自动跟踪式励磁控制和智能反馈式信号放大处理技术,使用了多CPU协同信息处理的方法,使仪表在功能上具有了支持各种传感器匹配与校验、数字与模拟的系统连接、自诊断和安装调试测试、断电信息保护、在线信息查询、软件冲击自动恢复、多单位多形式的计量显示选择等全方位的智能化功能,操作使用十分方便。(4)改进型电磁流量计的主要技术指标。①适应的场所:转油站、联合站的高含水油计量,因为这些场所的高含水油经过油气分离,流态比较稳.定,含水波动较小,计量精度能够保证;②被测介质的含水率:>80%;③工作压力:≤2.5MPa;.④被测介质温度:≤100℃;⑤传感器衬里:可根据被测介质的温度选择不同的衬里。高含水油的温度一般在50~70℃,选择耐油橡胶衬里可满足计量要求;⑥口径依据被测液量的满量程流量来选择。电磁流量计的流速下限为0.5m/s。一般流量测量以2m/s为经济流速,而在高含水油测量时,流体的流速要求偏高一些,一般3~4m/s,这样可以避免低流速时原油附着于测量管壁及电极上,保证正常计量。.流量积算仪主要用于各种液体、蒸汽、天然气及其他气体的流量测量。由于流量积算仪功能多,使用非常复杂,使用时容易出现问题。一、设置中易出现的问题1.介质及介质状态的设置(1)错误地设置介质,例如,当介质为蒸汽时,设置为空气。(2)错误地设置介质状态,例如,当蒸汽状态为过热蒸汽时,设置为饱和蒸汽。2.流量信号输入的设置 一般为频率信号输入,也有模拟信号输入。容易出现的问题是输入错误的信号,如本应输入频率信号却输入了模拟信号,或本应输入模拟信号却输入了频率信号。3.温度、压力信号输入的设置 温度信号输入一般是模拟信号,可以设置为(4~20)mA电流信号、(0~l0)mA电流信号、(1~5)V电压信号、Pt100铂电阻信号。容易出现的问题是设置了错误的信号,如本应设置模拟信号却设置了频率信号,或本应设置铂电阻信号却设置了(4--20)mA电流信号。 压力信号输入一般是模拟信号,可以设置为(4--20)mA电流信号、(0~10)mA电流信号、(1~5)V电压信号。容易出现的问题是设置了错误的信号,如本应设置(1~5)V信号却设置了(4~20)mA电流信号。4.配套流量计的设置 通常可以设置为孔板流量计、涡街流量计、涡轮流量计。由于流量计原理不同,因此,在流量积算仪的流量计算中.不同类型的流量计有不同的算法,如果流量计选型错误,则流量计算必然出错。5.温压补偿的设置 应用在蒸汽介质流量计量时,需进行温压补偿。例如一台流量积算仪,当用于过热蒸汽时.需要同时进行温度补偿和压力补偿;当用于饱和蒸汽时,由于一一对应关系,只能对其中一个输入信号进行补偿,根据现场情况,只选择温度补偿或只选择压力补偿。如果应用在天然气介质流量计量中.需同时进行温度补偿和压力补偿。6.输入信号范围的设置 温度输入信号、压力输入信号、流量输入信号分别设置自己的测量范围,流量积算仪设置的流量测量范围、温度测量范围、压力测量范围应分别大于现场的流量范围、温度范围、压力范围。例如,设置最大流量1O00m3/h,但实际测量流量为2000m3/h,超过了积算仪中设置的流量测量范围,则流量计算出错。二、接线时易出现的问题 对于不同的输入信号.需要选择不同的接线端子。但在实际应用中,由于操作比较复杂,接线时容易出现错误。例如流量积算仪使用在饱和蒸汽下,流量积算仪内部设置为温度补偿,而在实际接线时将压力输入信号作为补偿信号接到流量积算仪,造成接线错误,从而造成流量计算错误。 综上所述.要正确使用流量积算仪,需要专业人员严格按照现场操作条件进行设置和接线,以保证流量积算仪的正确使用;同时,流量计量人员应按照用户要求.模拟流量积算仪现场使用条件进行流量积算仪的检测。德国VSEAR800流量计联系流量计中有一款叫做气体涡轮流量计,对于不常用到的用户来说肯定很陌生。如果您使用过此款流量计时一定会给它本身的优点所吸引。那么针对那些对于气体涡轮流量计认识不是很深的用户今天我们就来介绍一下关于气体涡轮流量计的组成还有它的工作原理更重要的还有它的仪表系数的计算方法介绍: 气体涡轮流量计是一种速度式流量计,是近些年来迅速发展起来的新型仪表,这种流量计具有精度高、压力损失小、量程比大等优点,可测量多种气体或液体的瞬时流量和流体总量,并可输出0-10mA?DC或4-20mA?DC信号,与调节仪表配套控制流量。气体涡轮流量计的组成 气体涡轮流量计主要由涡轮流量变送器和指示积算仪组成[1]。涡轮流量变送器把流量信号转换成电信号,由指示积算仪显示被测介质的体积流量和流体总量。气体涡轮流量计的工作原理 流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力矩之后叶片旋转,在力矩平衡后转速稳定,在一定条件下,转速与流速成正比,由于叶片具有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性地改变线圈地磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形波,可远传至显示仪表,显示出流体的体积流量或总量。气体涡轮流量计仪表系数的理论表达式 作用在涡轮上的力矩可分为以下几个:流体通过涡轮时对叶片产生的切向推动力矩M1;流体沿涡轮表面流动时产生的粘滞摩擦力矩M2;轴承的摩擦力矩M3;磁电转换器对涡轮产生的电磁反作用阻力矩M4。 由此可建立涡轮的运动微分方程:(1)式中:J为涡轮的转动惯量;ω为涡轮的旋转角速度;τ为时间。当流量恒定时,涡轮达到匀速转动,所以M1=M2+M3+M4。推动力矩可表示为:M1=a1qv2-a2ωqv (2)式中:a1、a2为与涡轮传感器结构和流体密度有关的系数;qv为流量,L/s。由于气体涡轮流量计在量程范围内属于紊流工作区,固以下计算只考虑紊流时的情况。反作用力矩中的M2,在紊流时可近似表示为:M2= a3qv2 (3)通常M3和M4相对于M2比较小,但为了提高计算精度,这里根据文献[3]推导出了它们的表达式:M3=a4ω2/3 (4)M4=a5ω3 (5)分别将式(2)、(3)、(4)、(5)带入式(1)并经整理可得:qv2 - a6ωqv = a7ω2/3 + a8ω3 (6)式中:a6、a7、a8为经整理后的综合系数。根据SH/T3104-2000《石油化工仪表安装设计规范》中规定涡街流量计的安装要求如下:(1)测量液体时涡街流量计应安装于被测介质完全充满的管道上。(2)涡街流量计在水平敷设的管道上安装时,应充分考虑介质温度对变送器的影响。(3)涡街流量计在垂直管道上安装时,应符合以下规定:①测量气体时,流体可取任意流向②测量液体时,液体应自下而向上流动。(4)涡街流量计下游应具有不小于5D(流量计直径)的直管段长度,涡街流量计上游直管段长度应符合以下规定:①当工艺管道直径大于仪表直径(D)需缩径时,不小于15D;②当工艺管道直径小于仪表直径(D)需扩径时,不小于18D;③流量计前具有一个90°弯头或三通时,不小于20D;④流量计前具有在同一平面内的连续两个90°弯头时,不小于40D;⑤流量计前具有不同平面内的连接两个90°弯头时,不小于40D;⑥流量计装于调节阀下游时,不小于50D;⑦流量计前装有不小于2D长度的整流器,整流器前应有2D,整流器后应有不小于8D的直管段长度。(5)被测液体中可能出现气体时,应安装除气器。(6)涡街流量计应安装于不会引起液体产生气化的位置。(7)涡街流量计前后直管段内径与流量计内径的偏差应不大于3%。(8)对有可能损坏检测元件(旋涡发生体)的场所,管道安装的涡街流量计应加前后截止阀和旁路阀,插入式涡街流量计应安装切断球阀。(9)涡街流量计不宜安装在有震动的场所。为促使电磁流量计实际使用寿命增加,把故障实际发生率把控至最低范围,务必强化对电池流量计日常维护管理。一是,变送装置管内壁部位,需定期清理好结垢层,对绝缘衬里优良绝缘性起到良好保障作用;二是,生产运行期间,定期检查仪表,属于保证后续湿气与水下运动关键,特别是检查接线口好仪表端盖处密封性,以去吧仪表内部不会进入水与湿气;为确保仪表有极高的密封性,应时刻在壳体盖螺纹位置涂好润滑黄油,且需防止因碰撞而受损;三是,流量计实际运行期间,仪表零点务必要定期标定好,确保电磁流量计可实现有效接地;四是,电磁流量计实际使用部门应当为每个技术人员建立起短期与长期的培训计划,设定出具体的培训内容与要求,要根据相关技术人员的实际技能情况,制定有针对性的培训计划。从而促进仪表技术人员对电磁流量计实际期间故障问题的实时检查分析及排除能力,强化对电磁流量计日常的维修处理,以确保更好地使用电磁流量计。涡街流量计系统具有八项功能,即瞬时流量及总流量显示(质量流量)、瞬时温度显示、瞬时压力显示、电池容量显示、密码设定、设定系统时钟、流量数据读取(通过专用的串口从仪表读取).(1)瞬时流量和总流量显示 各个传感器发出的信号,经过放大和整形后,送入单片机处理,然后单片机将计算得到的瞬时流量送液晶显示器显示,在瞬时流量的基础上,每隔一个没定的时间进行累加,得到总流量,同时把这个数据送到液晶显示器显示.(2)密码设定 仪表的密码分为制造商密码和用户密码两级.制造商在仪表使用前将仪表常数通过功能设定按钮输入仪表,通常这些常数是不能由用户随意改变的,因为它们关系到系统的正常运行和显示正确的流量.用户密码用于用户自己掌握仪表的同常使用,便于用户列仪表数据的管理.(3)瞬时压力、温度显示 瞬时压力和瞬时温度是经过单片机处理后得到的被测对象的温度.压力数掘,通过该数据可以知道被测介质的工作情况,从而可以对某些参数进行人工调整.(4)设定系统时钟 仪表内部设置了日历时钟,对流量数据按日期进行不断的储存,便于对使用情况进行监控,方便用户对自己的用量的了解.(5)流量数据读取 流量数据可以直接从液晶显示器上面读取.由于系统设置了外接数据接口(即串口),可以很方便的实现对系统数据的读取,从而可以实现抄写系统数据的自动化,节省大量的人力.(6)电池容量显示 当电池电压降到一定程度时,涡街流量计将不能正常工作,为了在仪表能在正常的电压下工作,通过软件措施将电池的电量显示在液晶显示器上,以便用户能及时更换电池.
您如果需要德国VSEAR800流量计联系的产品,请点击右侧的联系方式联系我们,期待您的来电
