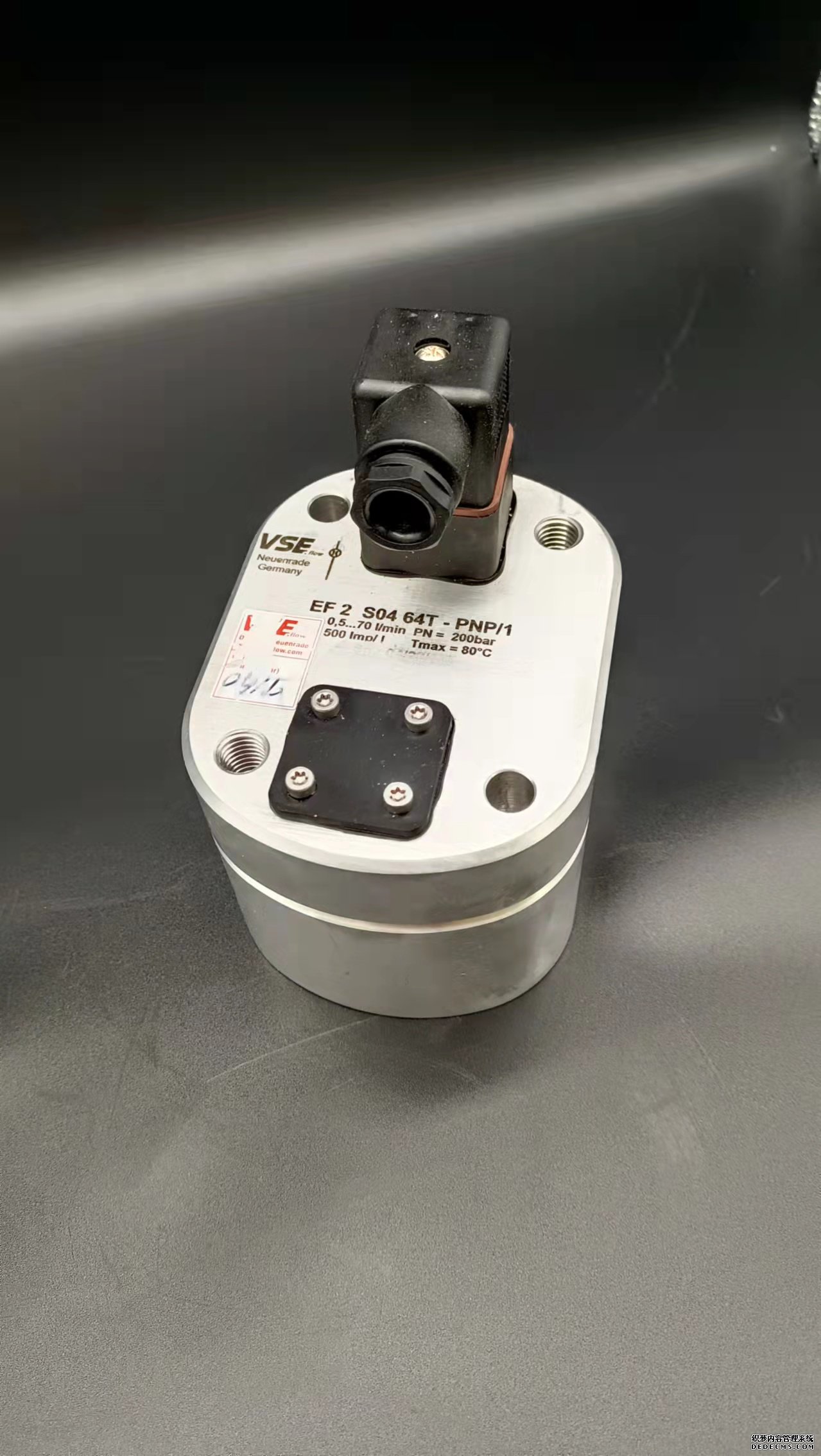

德国VSEVTR1025流量计现货同时我们还经营：
德国VSEVTR1025流量计现货严格按标准规定使用、维护,其中孔板流量计与差压变送器及连接部分引压管线是使用、维护的重点。工作中常遇到不易发现的问题分析及解决方法如下。(1)当孔板损伤或入口锐利度改变,会使孔板上下游产生的差压减少,这时流量计计算结果比实际流量偏小，即流出系数发生变化,测量不确定度将超过标准给出的估算值。解决方法:①按标准对流出系数进行修正或更换孔板，此时新孔板的直径比应略大于旧孔板;②若暂无新孔板更换,应按国家标准对流出系数C进行孔板锐利度修正。(2)孔板变形时,应更换,新孔板的直径比应小于旧孔板。(3)使用中的节流装置应按照国家标准GB/T21446--2008要求定期清洗、检查,当发现测量直管段内表壁有明显冲刷、腐蚀、结垢时应及时更换新的测量管段,否则一般情况下会使孔板流量计计量偏低。若暂无新测量管更换,应对流出系数C按标准进行粗糙度修正。(4)为防止取压开关对差压信号的节流,应将针型阀取压开关改为与导压管相同通径的球型阀。(5)压力变送器、差压变送器准确度要求优于1级,将使用范围控制在量程的1/4~3/4，并尽量使工作点附近示值误差最小。当差压变送器工作在量程的20%以下时,应改变差压变送器量程或更换孔板。(6)仪表严格周期检定。注意仪表零位漂移,定期校准,采用零位漂移小的仪表;为防止静压误差，采用静压误差小的变送器,如EJA变送器。(7)孔板上下游应使用零泄漏轨道球阀。(8)孔板流量计操作人员要做好系统检修,注意平衡阀内漏及导压管漏气.堵塞问题。1.涡街流量计的测量范围较大,一般10:1,但测量下限受许多因素限制:Re>10000是涡街流量计工作的最基本条件,除此以外,它还受旋涡能量的限制,介质流速较低,则旋涡的强度、旋转速度也低,难以引起传感元件产生响应信号,旋涡频率f也小,还会使信号处理发生困难。测量上限则受传感器的频率响应(如磁敏式一般不超过400Hz)和电路的频率限制,因此设计时一定要对流速范围进行计算、核算,根据流体的流速进行选择。使用现场环境条件复杂,选型时除注意环境温度、湿度、气氛等条件外,还要考虑电磁干扰。在强干扰如高压输电电站、大型整流所等场合,磁敏式、压电应力等仪表不能正常工作或不能准确测量。2.振动也是该类仪表的一大劲敌。因此在使用时注意避免机械振动,尤其是管道的横向振动(垂直于管道轴线又垂直旋涡发生体轴线的振动),这种影响在流量计结构设计上是无法抑制和消除的。由于涡街信号对流场影响同样敏感,故直管段长度不能保证稳定涡街所必要的流动条件时,是不宜选用的。即使是抗振性较强的电容式、超声波式,保证流体为充分发展的单向流,也是不可忽略的。3.介质温度对涡街流量计的使用性能也有很大的影响。如压力应力式涡街流量计不能长期使用在300℃状态下,因其绝缘阻抗会由常温下的10MΩ~100MΩ急降至1MΩ~10KΩ,输出信号也变小,导致测量特性恶化,对此宜选用磁敏式或电容式结构。在测量系统中,传感器与转换器宜采用分离安装方式,以免长期高温影响仪表可靠性和使用寿命。涡街流量计是一种比较新型的流量计,处于发展阶段,还不很成熟,如果选择不当,性能也不能很好发挥。只有经过合理选型、正确安装后,还需要在使用过程中认真定期维护,不断积累经验,提高对系统故障的预见性以及判断、处理问题的能力,从而达到令人满意的效果。1、涡街流量变送器的选择 在饱和蒸汽测量中采用压电式涡街流量计变送器,由于涡街流量计量 程范围宽,因此,在实际应用中,一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限,也就是说必须满足流体流速不得低于5m/s.根据用汽量的大小选用不同口径的涡街流量变送器,而不能以现有的工艺管道口径来选择变送器口径。1.2、压力补偿压力变送器的选择 由于饱和蒸汽管路长,压力波动较大,必须采用压力补偿,考虑到压力温度及密度的对应关系,测量中只采用压力补偿即可,由于我公司管道饱和蒸汽压力在0.3~0.7MPa范围,压力变送器的量程选择1MPa，.即可。1.3、显示仪表选择 显示仪表智能流量显示仪,具有温压补偿瞬时流量显示和累积流量积算功能。2、涡街流量计的参数设定2.1、仪表系统的设定,合肥仪表总厂需设定的仪表系数K可用下式表示:K=1000/Ko式中:Ko为涡街发生体在出厂时标定的仪表常数,L/脉冲;K的单位为脉冲数/m3。2.2、压力补偿压力变送器的量程设定。2.3、压力流量报警上限设定。3、涡街流量计的安装3.1、涡街流量计尽量安装在远离振动源和电磁干扰较强的地方,振动存在的地方必须采用减振装置,减.少管道受振动的影响。3.2、直管段的配置,前后直管段要满足涡街流量计的要求,所配管道内径也必须和涡街流量变送器内径一致。4、涡街流量计使用注意事项 尽量减少管道内汽锤对涡街发生体的冲击。振动较大而又无法消除时,不宜采用涡街流量计。如何解决电磁流量计无输出信号或输出值有偏差第一如果管道内测量介质不满管电磁流量计就无法正常工作.因为在介质不满管的情况下电磁流量计会产“生最为常见的应用程序故障,产生这种现象可能是由于营道中介质流速非常低造成不满管流量计测量误差增大或者介质未能满过电极从而流量计根本无法进行工作.需通过工艺调整必须保证管道内测量介质充满才能使用电磁流量计进行测量.第二测量介质中含有大量空气和气体也会造成电磁流量计无法正常工作。这些气泡的存在造成流量计无法准确辨别干扰了其准确的测量。第三电磁流量计不能用于持续时间较短的配料操作,这是由于电磁流量计无法正常反复启动和停止,它的启动到正确读数之间存在一个时间滞后问题。第四电磁流量计本身不能计量质量流量.电磁流量计是一种速度式流量计测量的是体积流量若要测量质量流量必须配合高精度的密度测量装置来进行换算。1、测量管、法兰、浮子的材料选择 针对酒精、乙醛流量测量,可采用一般防腐材料1Cr18NigTi制作测量管、法兰、浮子;针对粗醋酸、冰醋酸的流量测量,由于其腐蚀性强,则测量管内部接触被测介质的所有部位和浮子均要衬聚四氟乙烯材料,测量管、法兰采用1Cr18NigTi材料。 2.金属管浮子流量计和口径的计算与选择(针对液体流量测量) (1)当工艺专业提出液体体积流量Qva,我们用下式计算系数FV: 其中:ρs是所选择浮子材料的密度(g/cm3);1Cr18NigTi浮子ρs=7.8(g/cm3);PTFE浮子ρs=3.4(g/cm3);ρs是被测量介质的密度(g/cm3)。(2)根据以上计算得到的系数FV,我们可以得到对于液体用水标校时的流量QV(水):QV(水)=FV·Qva (3)根据生产厂家提供的流量表可选择出QV(水)所对应的金属管浮子流量计的口径、浮子号。 (4)按此浮子号的量程值除以系数FV得出介质的流量范围QN,刻度可在0.9QN至1.1QN选择。 (5)举例说明。原始技术数据见表1,计算结果及选择见表2。 3.现场显示及远传的选择 现场显示选用M7,指示实际状态下流体的瞬时流量值/小时。 远传型式可选用Es-电远传输出4～20mA,亦可选用EX-本安防爆远传输出4～20mA。 4.显示仪表选择 选择流量积算仪,它具有瞬时流量显示和比例累积流量积算功能。德国VSEVTR1025流量计现货1.一次测量元件引起的误差 孔板流量计中的节流元件是尖锐的直角边缘，流体在节流元件的入口收缩，根据伯努力方程，流速增加，压力减小，孔板的测量原理就是根据孔板入口和出口的压差进行测量的。孔板平钝后流出系数增大，产生测量误差。流出系数对蒸汽流量测量的影响是普遍存在的。 测量管也是节流装置的组成部分，其结构尺寸对流体流动状态有重要的影响，测量管除满足前10D后5D的要求外，还对内表面的光滑度有要求。粗糙管的流速分布与光滑管是有区别的，流出系数也不相同，管道结垢、腐蚀，流出系数发生变化，产生测量误差。 对于孔板入口边缘磨损的问题，我们可以选用标准喷嘴，由于喷嘴入口是一个光滑的曲面，它的抗磨损，抗积污，抗变形程度远好于孔板，流出系数稳定性也比孔板好，压力损失也比孔板小得多，而且它的检定周期为4年，大大减少了维护费用。 对于测量管的问题，在管道安装时就尽量选用光滑度高，质量好的管道，必要时请专业厂家定制测量管道、连接法兰，冷凝器等，补偿用的温度和压力测量点也可以统一开工获取。虽说一次性投资高些，但由于投入使用后没有特别原因，一般不进行更换，还是使用周期越长越好，这样综.合经济效益还是高些。2.测量信号的传递失真 测量信号传递是孔板前后的差压信号经导压管传递到差压变送器，由于结构的不同，孔板流量计不同于涡街流量计那样直接装在管道上，它需要进行信号传递。对于蒸汽流量测量而言，传递部分可由阀门，导压管，冷凝器等部件组成。对于信号传递部件来讲，应保证传递信号不失真。实际使用中的大部分故障，往往是信号传递失真引起的。差压信号产生的传递失真比作为补偿用的温度和压力信号失真影响更大，必须引起注意。冷凝器在信号传递中处于关键位置，冷凝器中的液面保持一定高度，多余的冷凝液要回流到蒸汽管道，既要保证冷凝器中蒸汽很好地冷凝，又要使冷凝液回流畅通无阻。 气相导压管的一次根部阀门应保证蒸汽气相进入冷凝器，冷凝器里面多余的冷凝液回流到蒸汽管道，否则两只冷凝器液面不能保持相平，会对差压信号产生附加误差。一次根部阀门尽量选用闸阀，保证压力信号传递通畅无阻，减少测量误差。 测量用的导压管要加保温伴热，否则冬季不能正常工作。不管采用电伴热还是蒸汽伴热，一定要保证两只导压管受热均等，不然会因导压管中的液体的密度不同而产生附加差压误差。 作为压力补偿用的变送器一般和压力取压口不在同一高度上，如果变送器比取压口低，所测出的压力为管道中蒸汽的压力加上导压管中冷凝液产生的压力，可在变送器中进行正迁移将这部分压力迁移掉。使变送器测出的压力为管道中实际蒸汽压力。3.蒸汽密度问题产生的误差 测量蒸汽质量流量时要根据蒸汽的密度进行计算，因蒸汽的密度计算不准确产生测量误差。蒸汽流量测量仪表中涡街流量计是用工艺车间提供的蒸汽密度值为参考值，不是实际的密度值，得出的蒸汽流量会和实际流量有误差。选用涡街流量计时，最好选用能进行温度和压力补偿的型号，并且安装测温和测压元件取得温度和压力数值。孔板式流量计测出的流量由DCS系统显示，没有进行温度压力补偿。为了提高测量的准确度，必须进行温度压力补偿。对于孔板流量计，取得差压信号的同时，还需测得温度和压力信号，通过DCS中的专用软件进行温度和压力补偿。4.相关系数的影响 流出系数C和可膨胀系数ε在一定范围内可看作常数，但是，当蒸汽的状况偏离设计状态时，其流出系数C和可膨胀系数ε就会发生变化，就不能视为常数。测量小流量时，随着雷诺数变小，流出系数C将产生较大的变化。测量高压时，则必须考虑气体的可膨胀系数ε的影响，如果我们只补偿密度变化的影响，即使实现了对密度的完全补偿，其它各参数变化累加后的最大误差仍达6%左右，其中，可膨胀系数ε引入的误差最大。所以，要想提高仪表的测量精度，除补偿密度外还应考虑整个补偿方程中其它参数变化的补偿问题。DCS中的蒸汽测量模块中，不仅有密度补偿方式,还有流出系数C和可膨胀系数ε的修正办法，只要我们选用合适的流量测量模块，就能提高蒸汽流量的测量准确度。 一般认为，蒸汽干度X较高(X≥95%)时流体可视为单相流体。温度压力补偿可按通常方法进行。但出现-定误差。干度越低密度越大。在蒸汽干度较低(X<95%)时，管道中的流体处于二相流状态。情况严重时，流体分层流动，产生误差更大。目前还没有在线的干度测量仪表测量蒸汽的干度，最好的办法就是加强蒸汽传输管道的保温，提高蒸汽的过热度，使蒸汽的干度较高，孔板流量计测量也比较准确。1.仪表正确通电 电磁流量计无电源开关接入电源即进入工作状态.仪表在通电后首先进行自检显示器同时显示生产商的电话号码.自检通过后进入测量状态测量指示灯闪烁.2.显示切换 仪表工作在测量状态时按AT键可以切换流量的瞬时值显示和累积量显示或同时显示瞬时量和累积量.同时瞬时量指示灯和累积量指示灯相应点亮显示累积量时仪表上排数字显示高6位累积流量,下排数字显示低8位累积流量瞬时量和累积量同时显示时下排只显示累积流量的低8位.3.背光启闭 仪表在测量状态时按压INC键可以开启或关闭显示的背光.4.前24小时累积量显示 在测量状态下按压SET键约10秒至上排出现LOC字符输入0001~0024后按SET键可查阅当前累积流量或前23小时每小时的累积流量再按SET键返回测量状态.5.累积流量清零 仪表在测量状态时按 SET 键至显示LOC后输入9090按SET键返回测量状态再按INC键可以将累积流量清零.6.参数设置 在电磁流量计处于测量显示状态按SET建10秒显示器上排出现"LOC"字符下排出现"0000"数字.点按AT键1次个位数可修改每点按AT键一次可修改位从右向左移一位同时上排显示器最右端出现可修改的位数从右向左数密码数值输入完毕再按SET键两次进入相应参数组内的第一个参数.每按SET键两次既在确认本次参数值的同时又进入下一个参数依此类推到最后一个参数后转回测量状态界面.各组参数见"功能参数速查表". 智能金属管浮子流量计的软件设计采用模块化编程结构，主要包括三个部分:输入模块、控制模块、输出模块。所有程序代码均采用C语言编写。 输入模块主要包括数据采集、滤波、温度补偿、非线性补偿和数值计算等，总体采用定时器中断方式，程序流程图如图2所示。输入模块中的非线性补偿程序采用分段线性拟合的方式来实现。通过采集9组或11组流量信号，作为拟合直线的端点，当前采样值按数据大小得到拟合曲线段的斜率和初始数据，代入拟合方程即可得到修正后的流量数据。 控制模块包括键盘处理程序和看门狗程序，键盘处理功能是通过中断方式设置标志位在置入参数子程序中实现的。金属管浮子流量计在通过总线组网，实现.上位机组态调试的同时，通过键盘，可以就地调试。 输出模块包括显示程序和通信中断服务程序。通信中断服务程序流程图如图3所示。电缆接头中的保护塞只能在准备安装电缆时拆除. DN3至DN8[1/10"至5/16"]的法兰型电磁流量计传感器,应采用DN10[3/8"]的配对法兰.这样DN3,4,6或者8[1/10",5/32",1/4"或者5/16"]的管道就会与仪表成为一体. 此外,DN3至DN8[1/10"至5/16"]法兰型传感器, 还可使用DN15[1/2"]的配对法兰. 石墨不可用于法兰或者工艺连接件垫圈,因为在一定条件下,仪表管道内部可能形成导电涂层.管路中应避免出现真空冲击,以防止可能对衬里（PTFE）以及仪表造成的损坏.配对法兰的垫圈表面 安装中,平行配对法兰的垫圈材料必须适于介质和操作条件.只有这样才可以避免泄漏.为了确保最佳的测量结果,须保证传感器垫圈应法兰同心.保护板 保护板用于防止衬里的损坏.只有在传感器将安装在管路中时才可以拆除保护板.必须谨慎小心,确保衬里未在安装过程中脱落或者损坏, 造成泄漏.法兰螺栓紧固扭矩 安装螺栓应按照通常的方式平均紧固,不可在电磁流量计某一侧过度紧固.我们建议螺栓在紧固之前添加润滑油,并交叉紧固,如上图一所示. 在第一轮紧固过程中,螺栓拧紧50%,在第二轮中提高至80%,最后使用最大扭矩紧固.不应超过最大扭矩见表一，表二1）测量电磁流量计励磁线圈的电阻值，以确定励磁线圈是否有匝间短路（线路编号“7”和“8”之间的电阻），电阻值应在30欧姆之间和170欧姆。如果电阻与工厂记录相同，则认为线圈良好，并且不间接评估电磁流量计传感器的磁场强度。2）测量励磁线圈对地的绝缘电阻（测量编号“1”和“7”或“8”），以确定传感器是否潮湿，电阻值应大于20兆欧。3）测量电极和液体之间的接触电阻（测量数字“1”和“2”和“1”和“3”），并间接评估电极和衬里层表面的一般状况。如果电极表面和背衬层附着到沉积层，则沉积层是导电的还是绝缘的。它们之间的电阻应在1千欧和1兆欧之间，线号“1”和“2”以及“1”和“3”的电阻值应大致对称。4）关闭管道上的阀门，当电磁流量计充满液体且液体不流动时，检查整个机器的零点。根据需要进行适当调整。5）检查信号线和激励线各芯线的绝缘电阻，检查屏蔽层是否完好。6）使用GS8校准仪测试电磁流量计转换器的输出电流。当给定零流量时，输出电流应为：4.00 mA；当给定100%流量时，输出电流应为：20.00 mA。输出电流值的误差应优于1.5%。7）测试励磁电流值（转换器端子“7”和“8”之间），正负励磁电流应在规定范围内，约为137（5%）mA。1.环境条件 电磁流量计安装分为两种:一体式和分体式。(1)现场和环境较好的条件下，一般选用一体式，即传感器和转换器组装成一体。(2)分体式电磁流量计即传感器和转换器分开装于不同地点，一般出现以下情况时选用分体式:①环境温度或流量计转换器表面受辐射温度超过60℃;②管道振动较大的场合:③对传感器的铝壳严重腐蚀的场合:④现场湿度较大或有腐蚀性气体的场合:⑤流量计装在高空或不方便调试的场合。2.防爆及防护等级 根据环境要求，选择本安、隔爆型电磁流量计或普通型，并且满足一定的防护等级，按规范进行安装，提高仪表的安全性。3.电极材料 导电介质在电磁流量计管内通过时，在外加磁场的作用下产生感应电势，电极的作用就是把产生的电动势引出来,然后放大、输出标准信号。电极直接跟介质接触，因此，应根据介质的化学性质，选择合适的电极，以免出现腐蚀。常用的电极材质有钽、钛、316L、HC、铂铱合金、碳化钨等。4.接地环或接液环 电磁流量计的输出信号比较小，一般只有2.5~8mV,小流量时信号可能低至几微伏，外界稍有干扰就会影响测量精度。因此，仪表外壳、测量管、介质、仪表屏蔽线等要做好等电位连接，并进行可靠、单独接地。与介质连接的金属部.分，就叫接地环或接液环。接地环的材料选择--般考虑经济性和耐腐蚀性，对于大口径的金属管道上的电磁流量计，为了节约成本，可以不设接地环，将流量计的法兰和管道连起来然后再接地;如果电磁流量计用在小口径的管道上或用在非金属管道上，必须设置接地环。5.内衬材料 内衬主要作用是绝缘，预防电极短路，同时保护测量管不受介质腐蚀。常用的内衬材料包括:聚氨酯橡胶、PFA、天然软橡胶、EPDM橡胶，选择时应根据介质温度、腐蚀性、是否含有固体颗粒、耐磨性能等情况，选择合适的内衬，延.长仪表使用寿命。6.供电电源 一般厂家的电磁流量计采用四线制接线，信号线与电源线分开，可以采用交流220V电源供电，也可以采用直流24V电源供电。原则上采用直流24V安全电源供电，特别是在易燃易爆的环境。
您如果需要德国VSEVTR1025流量计现货的产品，请点击右侧的联系方式联系我们，期待您的来电
