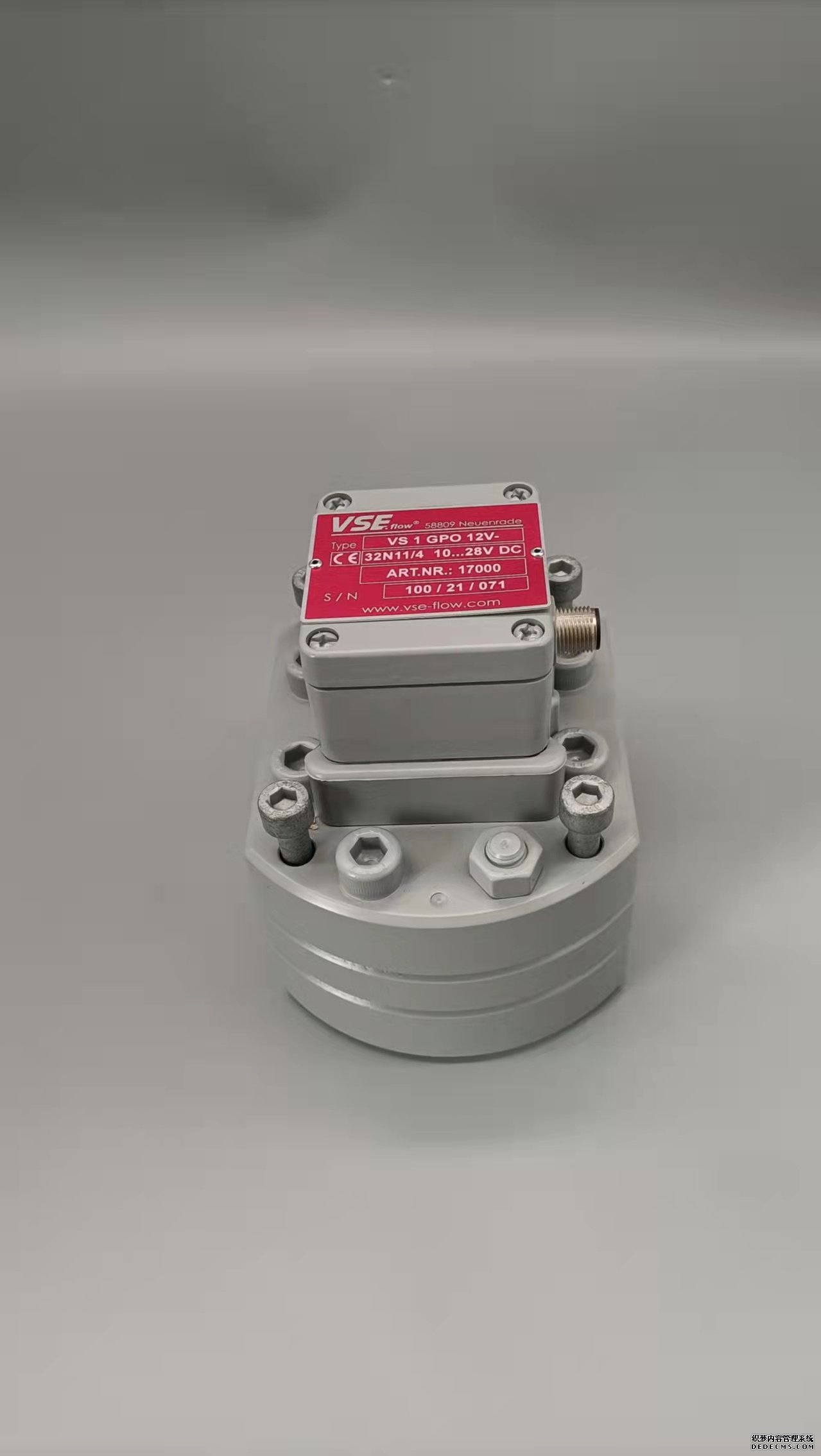

德国VSEVS0.1ERC32V31Q11/1流量计定制同时我们还经营：由金属管浮子流量计的工作原理我们知道：流体的流量与浮子在锥管中的高度有关，因此要实现对流量的测量，实际上取决于对浮子位置的测量。　　本设计中采用美国公司生产的非接触式角位移磁阻传感器HMC1501代替传统的接触式角度传感器，HMC1501可以测量从磁铁发出的磁场的方向角。　　设计中将一条形磁铁置于磁阻传感器上方，令磁阻传感器与锥管间距离为L，传感器距锥管底部高度为H，如图2.3所示。　　当浮子位于高度H处时，小磁铁的转角为0。当流量变化时，浮子上下移动，其内嵌磁钢也随之上下移动，此时，置于磁阻传感器正上方的条形磁铁受到磁场作用发生转动，如图2.4，转动的角度即与浮子位置有关。　　由上图可见当磁铁转过角度为θ时，金属管浮子流量计浮子在锥管中的位置h=H+Ltgθ，则根据式1.9可得：  当前，在国内关于蒸汽测量方面存在不少误区，很多用户往往认为购买了高品质的流量计就可以得到准确的计量结果。蒸汽的计量不同于其它流体如水、空气等介质，在实际测量中影响其精确测量的因素较多，经常会出现流量计本身检定合格，而实际却感觉计量“不准”的现象。影响孔板流量计对蒸汽流量准确计量的因素主要有以下三个方面。1.上下游直管段不足  对于传统的涡街或孔板流量计，其前后安装直管段要求分别约为20D和5D。如果上下游直管段不足，则会导致流体未充分发展，存在旋涡和流速分布剖面畸变。流速剖面畸变通常由管道局部阻碍(如阀门)或弯管所造成，而旋涡普遍是由两个或两个以上空间(立体)弯管所引起的。上下游直管段不足可以通过安装流动调整器来调整,最简单有效的办法是采用对上下游直管段要求较低的流量计。2.蒸汽的密度补偿不正确  为了正确计量蒸汽的质量流量，必须考虑蒸汽压力和温度的变化，即蒸汽密度补偿。不同类型的流量计受密度变化影响的方式不同。涡街流量计的信号输出只和流速有关，而和介质的密度、压力和温度无关，差压式流量计其质量流量与流量计的几何外型、差压平方根和密度平方根有关。①补偿精确度的差异。测温对补偿精确度影响较大。;如采用相同精度等级的温度和压力感应器，测温误差引起的密度差异要大于测压误差。②压力测量影响因素。在蒸汽压力的测量中，由于引压管内冷凝水的重力作用会使压力变送器测量到的压力同蒸汽压力之间出现一定的差值。测压误差如果不予以校正，则会影响蒸汽密度的计算，引起流量计量的误差。对于上述现象，可在二次表(流量计算机内)进行零点迁移，既简单又准确。3.蒸汽干度的影响  目前，用于测量蒸汽流量的孔板流量计大部分为体积流量计，首先测得体积流量，然后通过蒸汽的密度计算质量流量，也就是假定蒸汽为完全干燥。但是，蒸汽并非完全干燥，如果不考虑蒸汽干度的影响，得出的数据会低于实际的流量。因此流量计的二次仪表(流量计算机)应该具有设置饱和蒸汽干度的功能。但在实际工况确定蒸汽的干度也很困难。如果能够改进蒸汽流量计入口处的蒸汽品质，则能改进孔板流量计的测量精度。插入式热式气体质量流量计的信号发生模块包括两个传感器探头、温度补偿电桥和电压调整电路三部分/如图所示,本课题所设计的是插入式恒温差质量流量计,采用热消散效应，所以我们选择铂热敏电阻Pt20和Pt1000分别作为流量计的流量探头和温度探头，铂热敏电阻的阻值对温度反应灵敏.与所处环境温度基本呈线性关系,确保了我们对流量计精度的要求;同时，铂热敏电阻的温度系数大,在测量范围内,物理化学性能稳定,可以反复加热冷却,使用寿命长,完全可以用来做传感器材料,保证流量计的稳定性要求;而且热敏电阻的体积可以做到很小,减小插入式热式气体质量流量计对流体流动状态的影响,保证流量测量值的真实有效。1.流量测量　　现阶段，涡轮流量计对脉动流的直接测量还存在很大困难，但可通过误差方程分析、实验室试验和专业的脉动流量误差检测设备检测分析某一特定脉动流的测量误差。前两种方法基于脉动流的振幅和频率的可测量性，振幅和频率的测量可通过激光多普勒技术、热线风速仪法等。专业的脉动流量误差检测设备已有设备制造厂家在生产。1.1误差方程分析　　通过对机翼理论的研究，可列出涉及惯量、夹角、叶轮半径、角速度等参数的误差运动方程，通过编程可求得针对某一特定涡轮流量计的不同振幅和频率脉动流的测量误差。依据动量守恒定律，可列出包含流速、切线速度等参数的非线性微分方程，通过计算和分析可理论推导测量误差。1.2实验室试验　　现场实测脉动流的特性，采用已知标准体积压缩空气，在实验室模拟脉动流，将测量值与标准体积进行对比，分析测量误差。1.3误差检测设备检测　　上海某公司生产的一种燃气脉动流误差检测设备，可较精确地测得脉动误差值，但暂未在山西省广泛应用。在绝大多数燃气公司的实际运行管理过程中，脉动流的特性参数无法在日常运行监测数据中获取，因此，主要定性地说明脉动流对涡轮流量计计量偏差的影响。2.测量误差　　已有很多学者针对脉动流对计量的影响进行了研究。分析结果可知，由于叶轮受流体加速影响小，受流体减速影响大，计量始终存在正供销差。此外，正供销差取决于脉动流的振幅和频率，整体来说，如果脉动流频率大于叶轮角频率时正供销差值较大，脉动振幅增大时正供销差值也随之增大。3.脉动流对计量结果影响　　A分输站涡轮流量计距离上游最近的压缩站（往复式压缩机增压）不到7km，且该分输站工艺布置紧凑。据实地测量，流量计上游直管段长度约为6Dn（Dn为涡轮流量计口径，mm），下游直管段长度约为4Dn。此外，7km管道沿线地势高低不平，加之煤层气气质水含量较大，导致在低洼处极易形成积液，积液也会造成脉动流。　　2020年8—10月期间，下游公司发现正供销差持续增大时，对A分输站和B分输站的涡轮流量计进行了标定，但标定结果均为合格。随后下游公司在2020年11月5—7日对A至B分输站段管线进行了清管作业，共清出污水杂质约23t，清管完成后正供销差明显减小。清管前后实际供销差数据如表6所示。　　除此之外，通过日常对气体涡轮流量计的运行监测，供气瞬时流量每次显示数据都在变化，且在一定时间内在1个值上下频繁波动（波动幅度约为依20%）。综合上述情况，该输气管道存在脉动流的可能性很大。脉动流会造成正供销差影响，对下游接气单位不利，因此有必要对脉动流的影响进行修正。德国VSEVS0.1ERC32V31Q11/1流量计定制电磁流量计的空管报警是用实测传感器中的电导率来做判断的。　　不同的流体具有不同的电导值电阻值空管检测实际上是检测被测导电液体的电阻与实验导电液体电阻的比值液体的相对导电率是否超出阈值。超出阈值就意昧着被测流体电导率远低于实验液体的电导率相当于空管。空管报警阈值的默认值尾 999.9%。　　空管量程修正是为测量相对电导率而用的。在传感器充满试验液体情况下修正系数使电导比为一个确定值例如试验液体是水其中导率约为100μScm可修正为100当被测液体电导率为 5μScm 相对的电导比则大约显示2000%。如果试验液体水的电导比修正为10。那么被测液体电导率为5μScm时相对电导比则大约显示200%。　　电磁流量计报警阈值设置是选择空管报警灵敏度范围的。最大阈值可设为999.9%。如上例被测液体显示2000%时发出报警显示200%时不报警。因此欲使电导率5μScm在显示电导比200%时发出报警需要设阈值在200%以下。空管报警量程的默认值为100%。1)电磁流量计传感器内流体的流动方向必须与传感器上流动方向一致;2)必须保证电磁流量计传感器测量管内在所有时间始终充满被测流体，电磁流量计传感器不能在不满管和有可能出现空管情况下工作;3)电磁流量计传感器应选取管内流体脉动较小的位置作为测量点。一般情况下，离泵、阀门等较远的地方，仪表指示比较平稳，波动较少;4)测量双相流体时，应选择不易引起相分离的地方;5)对于聚四氟乙烯衬里的传感器，应避免安装在负压管道和有可能产生瞬间负压的地方;6)要避免容易产生液体电导率不均匀的场所，如添加液的电导率与基液不同，加液点最好设在传感器下游。　　根据经典理论，电磁流量计传感器测量管内流速分布为轴对称时，电磁流量计的测量准确度不受流速分布的影响。在实际应用时，对于孔板流量计如果使用不当,会造成很大的测量误差，有时可达到20%左右。在流量计的使用中，如何减少其测量误差，必须考虑流量的测量原理和结构形式，注意使用条件和测量对象的物理性质是否与所选用的流量计性能相适应。下面就其测量误差进行分析:1.流量计算方程描述流体是充满圆管的、充分发展的定常流。若流动状态真实性无法确定,如果仍按照原有的仪表常数推算流量，将与实际流量存在误差。2.天然气以甲烷为主加上乙烷和其他少量的轻烃，真实相对密度小于或等于0.75。由于被测介质实际特性的不确定因素，以及实际物性变化影响仪表正常工作等对流量测量的不确定度产生影响。3.孔板的结构设计、加工、装配、安装、检验和使用必须符合标准规定的全部技术要求。由于各个装置自身及环境条件因素引起的不确定因素。3.1.孔板安装不正确　　管道水平安装，如果孔板开孔中心与管道中心线不同心;如果在安装过程中存在引压管堵塞及垫片等凸出物，则会造成孔板前后压差测量不准确，从而造成测量误差。3.2.孔板入口边缘被磨损　　在使用中，由于流体的磨蚀作用，使孔板的入口边缘变钝，被磨成圆形入口边缘。结果是在相同的流量下，孔口收缩系数变大，造成差压发生变化，造成测量误差。3.3.孔板表面的结垢　　长期使用时，孔板流量计表面结垢，使孔板的流通面积变小，从而造成差压增大，使流量计测量值大于实际值，影响计量精度。4.差压变送器零点漂移和量程设置不当　　由于时间较长，变送器的零点会发生漂移，这时差压变送器的输人和输出信号发生变化。若不及时调整，会造成实测流量值偏低或偏高。流量计准确度影响的实验分析 1实验要求   实验用钟罩式气体流量计标定装置标定DN50G65气体涡轮流量计,其准确度等级为1.5级;最小流量为Qmls:10m'/h,最大流量为Qmax:100m³/h;流量计量程比为1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm. 2实验思路   实验以在流量计前端安装一对大小头作为扰流件,在扰流件和流量计之间安装不同长度的直管段。经过一定时间段的运行,确认标准裝置与流量计的流量偏差以及疣量计的重复性,以此分析扰流件对流量计准确度的影响。 3实脸分析 3.1在流量计.上游安装40cm直管段,下游安装19cm直管段实验   流量计上游直管段长度大于5D(25cm),下游直管段长度大于3D(15cm),实验安装图如图1所示，示意图如图2所示。 实验数据如表3所示。   从表3可以看出,扰流件安装在距流量计上游端较远时,其运行数据的流量偏差与重复性符合流量计的国家标准。 3.2在流量计上游安装29.1cm直管段,下游安装19cm直管段实验   流量计上游直管段长度较大于5D(25cm),下游直管段长度大于3D(15cm),实验安装示意图如图3所示.   实验数据如表4所示。从表4可以看出,扰流件安装在距流t计上游端接近5D处时,其运行数据的流量偏差(qmin≤q≤qt部分)>3%,不满足国家标准的要求,但其重复性符合流量计的国家标准。 3.3在流量计上游安装19cm直管段,下游安装40cm直管段实验   流量计上游直管段长度小于5D(25cm),下游直管段长度大于3D(15cm),实验安装示意图如图4所示   从表5可以看出,找流件安装在流量计上游端小于5D处时,其运行数据的流量偏差(qai≤q≤qt部分)>3%,不满足国家标准的要求,但其重复性符合流量计的国家标准。德国VSEVS0.1ERC32V31Q11/1流量计定制  气体涡轮流量计准确度等级为1.0级,在音速喷嘴法气体流量标准装置上检测时出现绝大多数不合格的问题，而之前并未:出现类似情况,该品牌流量计的合格率很高,通过对基表的检测与高频脉冲输出的检测,二者误差一致,且均为负误差,仪表显示与输出均正常。表1为误差最大的一台气体涡轮流量计高频脉冲输出误差和基表机械显示部分的误差值。   通过对标准装置的自检,并未发现异常,装置工作正常。为了保证检测的可靠性,将该批仪表在.2000L钟罩式气体流量标准装置上进行了复检。音速喷嘴法气体流量标准装置与2000L钟罩式气体流量标准装置的系统误差在0.3%以内。通过复检发现气体涡轮流量计的示值误差在不断变化,重复性较差,随着检测时间的延长,示值误差不断减小，向正方向发展,考虑到音速喷嘴实验室的环境温度为10.5℃,钟罩实验室温度为20.1℃,因此进行恒温.后再进行试验。恒温后再次对气体涡轮流量计进行检测,表2为该台气体涡轮流量计的高频输出误差。   通过表2可以发现在恒温后的检测结果误差发生了较大的变化,重复性也较好,考虑到两套装置的系统误差不超过0.3%,但实际检测结果最大误差偏移达到了2.30%，如此之大的偏移量并不是标准装置所引起的。将该台气体涡轮流量计马上拿到音速喷嘴气体流量标准装置上进行复测,所用喷嘴未改变,检测结果见表3。   从表3可以发现在没有对仪表经过任何改动的情况下,在同样的装置下,仪表的示值误差合格,且和之前在装置上检测的误差发生了较大的偏移。通过分析实验中各个影响因素,发现变化较大的只有温度,为了确认影响因素为温度,将该流量计在音速喷嘴实验室10.5℃的环境温度下恒温，恒温后再进行实验,检测结果见表4。   通过恒温后的气体涡轮流量计的示值误差与最开始检测的误差相接近,说明温度变化对仪表的误差产生了较大的影响。通过对送检用户的询问,由于用户是外地送检,出发较早,且送检车辆空间有限，所以在送检前一天晚上就将部分仪表的外包装拆掉,并将表装车,放置在室外,第二天早起送检,虽然在检测之前进行了短时间恒温，但表体温度仍然较低。1.施工工艺的影响与处理按照循环灌浆的原理,返回浆液要流回搅拌桶,采用2台电磁流量计分别计量进返浆管道中浆液的流量。然而.有些用户去掉返浆管上的电磁流量计,返浆管通过一个三通直接接在电磁流量计下游的进浆管上,返回浆液不返回搅拌桶,采用一台电磁流量计测量灌浆量,其结果在岩层吸浆量很小和灌浆结束阶段,浆液流过电磁流量计F的流速很小,远低于电磁流量计的流速下限,信噪比S/N很小,测量误差高达50%,无法精确计量。2.测量管道内附浆量的影响与处理　　每次灌浆结束后,要及时清除电磁流量计测量管内的残余浆液，否则水泥浆液易在测量管道内产生不同程度的胶结,甚至堵塞电磁流量计测量管和相接的灌浆管道。电磁流量计测量管内的附着层会引起附加相对误差△Ɛ,实践证明其引起的误差是很大的,假定其厚度相同△ε由式(5)计算:　　水泥颗粒的σɷ和水泥浆液σf相差很大,因为附着水泥层电导率极低,当附着物有一-定厚度时△Ɛ会比较大。3.介质中气泡的影响与处理　　因工艺或介质本身的原因,所测液体常含--些气泡。电磁流量计属于流速型的流量方式,气泡在管道圆截面中所占据的面积百分率,几乎就等同于气泡对流量测量的影响量。此外由于气泡经过电极表面存在一个摩擦过程,由此会产生尖峰脉冲干扰电势,其值远大于正常的流量信号。通常电磁流量转换器无法有效地处理如此的干扰,轻者导致测量值不稳定,严重时仪表根本无法工作,一些缺乏经验的用户仅从工艺的要求出发,对电磁流量计的安装位置没有考虑防止气泡的产生,例如有些用户把电磁流量计安装在灌浆泵的吸入端,吸入端的浆液中常会混入成泡状流的小气泡,故电磁流量计一般要安装在泵的排出端。电磁流量计最好垂直安装,浆液自下而上流动。水平安装时要使电极轴线平行于地平线,不要垂直于地平线,因为处于底部的电极易被沉积物覆盖,顶部电极易被液体中偶存气泡擦过遮住电极表面。4.恶劣施工现场环境的影响与处理　　灌浆施工现场的环境大部分时间比较恶劣,例如高温、潮湿高灰尘等,如果电磁流量计外壳的密封不良,诸如接线盒,以及一些非焊接气密封结构的外壳,时间长了冷凝水和灰尘容易积聚在电磁流量计的接线盒中，或透过密封不良的结合面渗入电磁流量计壳体中,由于电磁流量计的流量信号极其微弱(通常是几mA),冷凝水和灰尘的存在,直接的后果是导致电磁流量计转换器输入回路阻抗下降，衰减了欲输往放大器的流量信号;或者是破坏励磁回路和信号回路的绝缘,将高达几十V的励磁电压引入到低电势的信号回路中,造成电磁流量计的严重故障。为了避免此类故障的发生,可在接线盒中灌注绝缘材料,在维修和调试电磁流量计的时候一-定要避免进水,保持接线盒内的干燥与干净,使用中一定要避免浸泡在水或浆液中。金属管浮子流量计是由浮子、锥管、检测器等部件组成。浮子组件装有磁钢,其作用把是浮子的位移信号以磁信号的形式传输给检测器。检测器把这一检测到的信号再以电信号的形式远距离传输,并现场指示瞬时流量值。浮子流量计具有小流量值、范围度大、不用现场调试的特点。其结构简单、运动部件磨损小、使用寿命长、压力损失小、安装方便、维修量小、使用周期长、可远距离传输流量信号,与计算机连用可实现集中管理。 但也存在不足，如对于高黏度、大流量、以及两相以上流体不能测量。　　金属管浮子流量计实现流量测量的理论基础是“定压将,变面积“原理。在流动的流体中放置一个轴线与流向平行的浮子,见图1.　　金属管浮子流量计本体可以用两端法兰、螺纹或软管与测量管道连接。当流体自下而上流入锥管时,被浮子截流,这样在浮子上、下游之间产生压力差,浮子在压力差的作用下.上升,这时作用在浮子上的力有三个:流体对浮子的动压力、浮子在流体中的浮力和浮子自身的重力。只有当流体对浮子的动压力与浮子在流体中所受的浮力之和等于浮子的重力时，浮子就平稳地浮在某一位置上。  大量实验证明,在一定雷诺数的范围内，对于同一口径金属管浮子流量计,流体流速的大小与浮子的形状有关。对于给定的浮子流量计,浮子大小和形状已经确定,因此它在流体中的浮力和自身重力都是已知是常量,唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时,浮子将作向上或向下的移动,相应位置的流动截面积也发生变化,流动截面积与浮子的.上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移动时,以磁耦合的形式将位置传递到外部指示器,直到流速变成平衡时对应的速度,浮子就在新的位置上稳定。对于-台给定的浮子流量计,浮子在测量管中的位置与流体流经测量管的流量的大小成一--对应关系。

您如果需要德国VSEVS0.1ERC32V31Q11/1流量计定制的产品，请点击右侧的联系方式联系我们，期待您的来电
