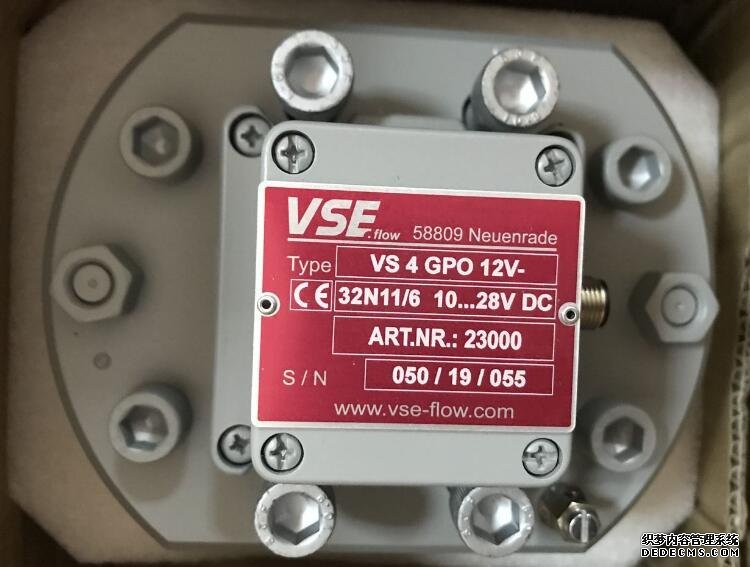

德国VSEAPE流量计选型样册同时我们还经营：由金属管浮子流量计的工作原理我们知道：流体的流量与浮子在锥管中的高度有关，因此要实现对流量的测量，实际上取决于对浮子位置的测量。　　本设计中采用美国公司生产的非接触式角位移磁阻传感器HMC1501代替传统的接触式角度传感器，HMC1501可以测量从磁铁发出的磁场的方向角。　　设计中将一条形磁铁置于磁阻传感器上方，令磁阻传感器与锥管间距离为L，传感器距锥管底部高度为H，如图2.3所示。　　当浮子位于高度H处时，小磁铁的转角为0。当流量变化时，浮子上下移动，其内嵌磁钢也随之上下移动，此时，置于磁阻传感器正上方的条形磁铁受到磁场作用发生转动，如图2.4，转动的角度即与浮子位置有关。　　由上图可见当磁铁转过角度为θ时，金属管浮子流量计浮子在锥管中的位置h=H+Ltgθ，则根据式1.9可得：1.从经济方面考虑购置流量计的费用　　购置流量计时应比较不同类型流量计对整个测量系统经济的影响.例如,范围度小的流量计比范围度宽的流量计在相同测量范围下,需要多台流量计并联和多条管线才能覆盖,因此除流量计外还需增加许多辅助设备(如阀门、管线附件等).虽然表面上看流量计费用少了,但是其他费用则增加了,两者加起来也许并不合算.例如,安装孔板流量计加上差压计的费用相对便宜,但组成测量回路包括孔板的固定附件等其他费用,可能超过基本件费用很多.2.安装费用　　在购置流量计时,不仅要考虑流量计的购置费,还需考虑其他费用,如附件购置费、安装调试费、维护和定期检测费、 运行费和备用件费.例如,许多流量计使用时应配备比较长的上游直管段以保证其测量性能.因此,正确的安装需要额外布置管道或备有旁路管道作定期维护.所以安装费应多方面考虑,例如,还应包括运行所需的截止阀、过滤器等辅助费用等.3.运行费用　　流量计运行费用主要是工作时能量消耗,包括电动仪表内部电力消耗或气动仪表的气源耗能以及在测量过程中推动流体通过仪表所消耗的能量,亦即克服仪表因测量产生压力损失的泵送能耗费等.比如差压式流量计产生的差压,很大一部分不可恢复； 容积式流量计和涡轮流量计也具有相当阻力.只有全通道、无阻碍的电磁流量计和超声流量计此费用基本为零.插入式流量计由于用于大管径阻塞比小,其压力损失亦可忽略.据测算,管径为lOOmm的差压式孔板流量计1年泵送能耗费与流量计购置费相当, 如果换用电磁流量计,其购置费仅相当于4年多差压式孔板流量计的能耗费.可想而知,管径越大,泵送能耗费占总费用的比例越高.一般认为超过5000mm的流量计应尽可能选用低压损和无压损的流量计.例如,供水工程通常采用低压损的文丘里管等差压式传统流量计,而极少用孔板,现在则更新为电磁流量计和超声流量计.4.检测费用　　检测费用应根据流量计的检定周期决定.一般用于贸易结算的原油或成品油的检测,常在现场设置标准体积管对流量计进行在线检定.5.维护费用和备用件费用等　　维护费用为流量计投入使用后保持测量系统正常工作所需费用,主要包括维护费和备用件费.有运动部件的流量计需进行较多维护工作,如定期调换易磨损轴承、轴、转轮、传动齿轮等；没有运动部件的流量计也需进行检视,如最普通的用几何测量法检查差压式流量计.备用件费用会随着流量计性能提高的程度而增加.选用流量计时应考虑同时增加备用件的购置费用,尤其是从国外进口的流量计,有时常会因易损备件的购置问题而替换整台流量计.1.只要满足流量计的使用条件(包括.流体的流动特性.介质特性.操作过程及流量范围)与检定时相一致，便会得到与流量计检定精度等量的使用精度。这就要求流量计的使用与检定的流体的流动特性(流量计进口的速度分布)相同;流体的物理性质(密度等)也相同;检定过程相同，并且在流量计的检定流量范围内使用仪表常数，那么在对介质密度压力修正后。其使用精度便等同于其检定精度。2.若流量计的使用与检定条件满足上述相同性原则，并且流量计在检定流量范围内定点使用时(使用其检定流量下的仪表系数的平均值).则流量计的使用精度将会大大优于其检定精度。3.若流量计在检定该范围内实际使用时，可用特性方程。即依据检定中得到的各个流量下的平均仪表系数与流量Q的对应关系,借助最小二乘法原理，直线拟合得到K1=aq+b,用拟合后的K1代替仪表常数k,也可提高流量计的使用精度。1.节能效果好  弯管流量计因其独特的测量原理,没有其他流量计必须具备的节流件或插入件,最大限度地减低了因计量检测器具带来的流体在管道内的压力损失,减少了加压设备的投入和加压设备的电能消耗。由于孔板流量计是利用对流体节流装置施行节.流产生的差压来测量流体流量,流体在孔板上存在压力损失,因此使用时为了保证孔板流量计的测量精度,在选定孔板流量计的工作压差时都取高压差值。通常情况下，该节流压力损失(称为不可恢复压力损失)可达孔板运行流量下产生压差值的30%～70% (与孔板的β值有关)。孔板流量计压力损失等损耗量用见表1。2.设备使用状况较好  冶金工业煤气中，含有大量的粉尘、水、焦油和萘,使很多流量测量计量设备不能正常工作。弯管流量计的特殊结构和导压管上的三通阀可在正常工作状态下清除传感器的堵塞附着物,实用便利,在现场试用4年来从未发生堵塞现象。3.弯管流量计结构简单  弯管流量计的弯管传感器,是一个90的标准弯管,内部没有任何节流件和插入件,是测量元件中最为简单实用的测量件。随着机械加工业的快速发展和高精度数控机床用于机械加工业,弯管流量传感器的加工精度不断提高,质量越来越好。 弯管流量计的直管段要求前5D,后2D,孔板流量计的直管段要求前10D,后5D。弯管流量计的重复性好,可达0.2%。4.弯管流量计适应性强,量程范围宽  弯管流量计在高溫、高压、冲击、振动、潮湿、粉尘等恶劣环境条件下,优于孔板流量计,震动和冲击对弯管流量传感器的正常工作几乎没有影响,高温、高压对弯管流量计来说只要采用与工艺管道相同的材质,就可以解决。  弯管流量传感器的几何尺寸几乎没有限制,管径的大小从几十毫米到2n以上,只要弯管的弯径比符合规定要求,都可以做为传感器进行流量测量。  弯管流量计的设计特点最适合在高温、高压状态下(高温蒸汽、高溫水)的流量计量,可降低能源损耗,降低压力损失,提高供热效率。弯管流量计的量程比可达10: 1,孔板流量计的量程比一般为35: 1.5.弯管流量传感器的耐磨性好  因弯管流量传感器的特殊结构,内部没有任何节流件和插入件,固弯管流量传感器几乎不存在磨损,是保证弯管流量计长期运行精度不变的重要条件。孔板流量计入口边缘尖锐度对磨损十分敏感,只要有微量的磨损,就会直接影响到测量精度,在气体的长期高度冲刷下,也会使孔板开孔直角入口的边缘很快钝化,使测量精度系统发生变化造成误差。6.弯管流量计安装方便,维护量小  弯管流量计具有良好的耐磨性,长期运行的稳定性和可在线进行清污等特点,可采用直接焊接的方法进行安装,避免了流量测量装置现场跑、冒、滴、漏,令人头痛的问题,降低了安装费用。  由于弯管流量计一次测量件长期运行无磨损件,大大降低了维护费用,几乎是免维护,一般可达到被测气体管道的使用寿命。  孔板流量计的插入件和节流件容易堵塞,附着脏物,影响测量准确性。为保证孔板流量计的测量精度,必须经常进行拆除检查清污,这样频繁的拆装、检查、清污维修,在连续作业的冶金企业难以做到,特别是对在较大管道上的孔板流量计就更难以做到,可见在工业煤气计量中具有多种不确定因素影响测量误差。7.弯管流量计不易冻管  孔板流量计的结构、工作原理达到的测量精度,节流件起到了决定性的作用。节流件对气体在管道的流动具有非常大的阻力,一般只能利用输气管道.截面的1/3,大量潮湿含水的气体在节流件截面上形成了大量的水珠,遇冷后结霜、结冻堵管。为解决煤气供应的冻管问题,必须给每套孔板加装保温伴.热装置,来保证新疆地区5个月的冬季运行。表2为孔板流量计运行费用。  弯管流量计由于特殊结构和安装的多样性(水平转水平,水平转垂直向下，垂直向下转水平,垂直直管,水平直管等安装方式,见图3),可以有效防止煤气计量中冻管的发生，节省热能源和运行费用。1、涡街流量计的测量范围较大,一般10:1,但测量下限受许多因素限制:Re>10000是涡街流量计工作的最基本条件,除此以外,它还受旋涡能量的限制,介质流速较低,则旋涡的强度、旋转速度也低,难以引起传感元件产生响应信号,旋涡频率f也小,还会使信号处理发生困难。测量上限则受传感器的频率响应(如磁敏式一般不超过400Hz)和电路的频率限制,因此设计时一定要对流速范围进行计算、核算,根据流体的流速进行选择。使用现场环境条件复杂,选型时除注意环境温度、湿度、气氛等条件外,还要考虑电磁干扰。在强干扰如高压输电电站、大型整流所等场合,磁敏式、压电应力等仪表不能正常工作或不能准确测量。2、振动也是该类仪表的一大劲敌。因此在使用时注意避免机械振动,尤其是管道的横向振动(垂直于管道轴线又垂直旋涡发生体轴线的振动),这种影响在流量计结构设计上是无法抑制和消除的。由于涡街信号对流场影响同样敏感,故直管段长度不能保证稳定涡街所必要的流动条件时,是不宜选用的。即使是抗振性较强的电容式、超声波式,保证流体为充分发展的单向流,也是不可忽略的。3、介质温度对涡街流量计的使用性能也有很大的影响。如压力应力式涡街流量计不能长期使用在300℃状态下,因其绝缘阻抗会由常温下的10MΩ~100MΩ急降至1MΩ~10KΩ,输出信号也变小,导致测量特性恶化,对此宜选用磁敏式或电容式结构。在测量系统中,传感器与转换器宜采用分离安装方式,以免长期高温影响仪表可靠性和使用寿命。涡街流量计是一种比较新型的流量计,处于发展阶段,还不很成熟,如果选择不当,性能也不能很好发挥。只有经过合理选型、正确安装后,还需要在使用过程中认真定期维护,不断积累经验,提高对系统故障的预见性以及判断、处理问题的能力,从而达到令人满意的效果。德国VSEAPE流量计选型样册金属转子流量计适用于小流量、低雷诺数的介质流量测量，具备现场指示或电远传功能，远传输出为标准的4～20mA信号。可以配置限位开关，控制报警。该仪表具有结构合理，使用维护方便，压力损失小。　　转子流量计是一种采用改变流量面积原理的流量计。当管道内流体在流动中遇到流体时，流体在堵塞前后会形成压差，压差的大小与堵塞流体时的流动面积和流速有关，利用这种压差促使活动块体材料随流量变化，改变流动面积，使堵塞前后的压差保持不变，当堵塞材料的位置与流量有关时，由此可以获取到流速，然后得到流量值。金属转子流量计的优点：1、全金属结构设计，坚固可靠，耐高温、高压、耐腐蚀、使用寿命长。2、行程短，总高250毫米，安装方便，维修小。　3、机械指针表示瞬时流动，液晶显示瞬时、累积流动，还可输出脉冲、输出报警。4、金属转子流量计可用于测量小直径、低流量。　5、具有数据恢复、数据备份、功耗保护和误差自诊断等功能。6、可使用易燃和易爆的危险情况。7、垂直、水平、上下、自下而上、侧出及其他安装形式、法兰或螺纹连接。8、有多种形式，有现场型、长距离型、夹套型、防爆型、防腐型等，适用于不同场合。　　金属转子流量计有就地显示型和智能远传型，带有指针显示瞬间/累积流量液晶显示，上、下限报警输出，累积脉冲输出，批次控制，标准的二线制4-20mA电流输出等多种形式，为用户使用提供了非常广阔的选择空间.电磁流量计在设定状态下(如何进入设定状态请参照前述操作),用▲或▼键上下翻屏查找,直到屏幕出现空管报警允许字样,按右键确认键确认进入空管报警允许设置,用▲键在允许、禁止选项中选择允许按右键确认键确认用▲键选择空管报警阈值设置,按右键确认键确认进入空管报警阈值设置,输入空管报警阈值,按右键确认键确认,按▲键选择空管量程修正设置,按右键确认键确认进入空管量程修正设置,输入空管量程修正值,按右键确认键确认返回。若按右键确认键不放持续3秒钟则直接返回到显示状态,若要继续设定其它参数按▲键。注①当仪表检测空管状态,此时又设置为空管报警允许则会将仪表输出和显示全部置为0②空管报警阈值设置是选择空管报警灵敏度范围的,最大阈值可设为999.9%超过该值意味着空管③空管量程修正是为测量相对电导率而用的,在传感器充满液体情况下,修正系数使电导比为一个确定值,该值范围为0~3.999例如,被测液体是水,其电导率约为100us/cm,修正系数可设为1空管报警阈值设置小于999.9%;当被测液体为酸碱盐其电导率大于100us/cm修正系数可设为小于1空管报警阈值设置小于999.9%,当被测液体电导率小于水的电导率时,修正系数可设为大于1空管报警阈值设置小于999.9%;这样才不会出现误报警。假若出现误报警可参照上述重新设置修正系数和空管报警阈值④报警提示:分体式电磁流量计在显示屏中间用空管字样表示,一体式在显示屏右上角用!表示。⑤若对空管量程修值和空管报警阈值不清楚最好选择空管报警关闭。  很多天然气用气小户,其用气特点为:瞬时流量较小或流量波动幅度较大.旋进漩涡流量计可作为用气小户交接计量的首选。下面是直接影响旋进漩涡流量计准确度的常见因素:(1)旋进漩涡流量计是通过测量漩涡频率来计量流量的，流量计前有节流件。节流件会对气流产生扰动，比如流量计前安装调压阀致使计量值波动较大，将调节阀装到流量计后面后,流量就平稳很多。(2)用旋进旋涡流量计计量气井气或油井伴生气这些未经处理的天然气时，由于气中带液较多，对传感器的冲击腐蚀作用较强,容易造成损坏或磨损.另操作不当还会造成部件损坏,比如开关阀门过猛，,打坏旋涡发生体等。(3)应安装适合流量范围的流量计以满足上限流量和下限流量的使用。对有条件的用户可装大.小口径两台流量计,随供气大小倒换使用。(4)计量不准.难以发现。由于旋进漩涡流量计不像孔板流量计那样，各个测量部件都可以通过检查判断故障，旋进漩涡流量计在一体化设计、维护量低的优势下同时存在故障难以判断的弊端。在不知道用户具体用气量.流量计上压力、温度显示正确的情况下，很难判断流量计上所显示气量的准确性,只能到检定部门用标准装置进行检测判断。有厂曾出现流量计已经不准而未及时发现的情况，这种情况很容易产生计量纠纷。1.为了保证电磁流量计测量管内充满被测介质,变送器最好垂直安装,流向自下而上.尤其是对于液固两相流,必须垂直安装。若现场只允许水平安装,则必须保证两电极在同一水平面。变送器两端应装阀门和旁路。2.电磁流量计信号比较弱,满量程时只有2.5～8mV,且流量很小时,只有几微伏,外界稍有干扰就会影响到测量精度。因此,流量计的外壳、屏蔽线、测量导管都要接地。并要单独设置接地点,决不能连接在电机、电器等公用地线或上、下管道上。3.为了避免干扰信号,安装地点要远离一切磁源(如电机、变压器等),不能有震动。变送器和转换器之间的信号必须用屏蔽导线传输。不允许把信号电缆和电源线平行放在同一电缆钢管内。信号线越短越好,长度一般不得超过30m。转换器应尽量接近变送器c4.为了避免流速分布对流速的影响,产生测量误差。流量调节阀应设置在变送器下游. 因此,在电磁流量计前必须有5～10D左右的直管段,以消除各种局部阻力对流线分布对称性的影响。德国VSEAPE流量计选型样册  考虑到容积式流量测量装置结构较复杂,安装维护和校准不方便,有必要在满足精度和抗震.性能要求的前提下,采用安装和维护方便的其他形式流量测量仪表。热式气体质量流量计已在气体流量测量领域获得了成功的应用,具有无可动部件、压损小及量程比宽等特点,例如在核电厂的通风系统中,已成功地替代皮托管成为重要的测量方式。但在液位流量测量领域,热式质量流量计的应用仍具有局限性。   由式(2)可知,热丝的热散失率与流体的热导率、比热容、流速和密度有关。相对于通风系统中的空气来说,水是-种具有较大比热容、较大密度和热导率的介质。在相同的流速下,水带走的热量远大于空气,对于以恒定功率加热热端铂电阻的恒功率型热式质量流量计,为了适应水流量的测量,加热电路会采用比较高的加热功率为热端铂电阻进行加热;对于恒温差型的热式质量流量计,为了维持两个铂电阻之间恒定的温差,加热电路同样会处于比较高的加热功率状态下,且加热功率将随水流量的增大而增大。因而,无论是恒功率型还是恒温差型,加热功率的提高会对流量计的安全性和寿命有很大的影响,也使其应用环境造成一定的局限性。而恒比率式流量计由于通过调节施加在热端热电阻上的加热电流,使热端热电阻的阻值与冷端热电阻的阻值成一恒定比率,因而同恒温差式流量计相比,在测量相同流速流体的情况下,恒比率式流量计热端铂电阻的加热电流要小于恒温差式,因而其加热功率不会过高而产生仪表安全性和使用寿命方面的不利影响。对于主泵第三级密封泄漏流这种微小流量的测量,相对于恒功率式和恒温差式,恒比率式热式质量流量计具有更好的应用价值，然而对于较大液体流量的测量则并不适用。恒比率式流量计的热端铂电阻加热电流Ih与介质质量流量m的关系为: 式中Ap-一流体流经管道的截面积; As一传感器参与热交换部分的表面积; C1、C2一通过校准确定的常数; d一热电阻传感器直径; k一流体热导率; Ls一传感器损耗能量的因数; n一校准过程中通过回归确定的指数; Pr一流体的普朗特数; Rc一冷端铂电阻阻值; Rco一冷端铂电阻在0℃时的阻值; RH一热端铂电阻阻值; RH0一热端铂电阻在0C时的阻值;, r一恒比率参数(自加热系数),r= a一铂电阻的参数。 1.基本性能   热式质量流量计作为一种直接测量质量流量的智能型流量仪表,具有结构简单、体积小、数字化程度高及安装方便等优点。热式质量流量计的.测量精度一般约为±1%,重复性为±0.2%;量程比宽可达100:1,最高可达1000:1;在-40~60℃的环境温度下可正常工作;可耐受3MPa或更高的管道压力;允许介质工作温度-70~400℃;允许被测液体的流速为0~4m/s;支持HART协议。另外，具有压损小、直管段要求低和允许动态修正的特点，其响应时间较长,未采用特殊设计时可达几秒。热式质量流量计具有一体式和分体式两种.结构，在累积辐照剂量较大区域，可采用分体式流量计进行测量，信号处理部分布置于累积辐照剂量较小区域。   主泵第三级密封泄漏流正常工况下在5L/h左右,达到50L/h时报警,不用于过程控制。在电厂正常运行工况下，测点所在区域的环境温度约为50℃以下,工作压力小于0.6MPa,工作温度小于100℃，要求测量范围的量程比约为30:1,属于非1E级测点。因此,就测量要求而言，热式质量流量计适用于主泵第三级密封泄漏流量的测量。 2.抗震性能   由于主泵第三级密封泄漏流测点位于安全壳内,周围存在1E级仪表和核级管道,尽管测点本身不需要在设计基准事件工况下执行功能,但不应对其他需要执行功能的设备或仪表造成损害，因而用于该测点的仪表应满足抗震要求，在SSE地震载荷下,满足结构完整性的要求,避免放射性物质经仪表破口向环境释放以及对周围1E级仪表和核级设备产生潜在危害。   热式质量流量计结构简单,除进行抗震试验外,抗震分析亦可用于分析其抗震性能。在抗震分析中,需要重点对薄弱部位进行应力分析,通常包括传感器与管道相交的节点处、螺纹连接处及法兰连接处等位置。   对某一型号热式气体质量流量计进行抗震分析,取三向峰值加速度为6g。通过应力分析表明,流量计的第一-阶自振频率大于33Hz,在地震载荷作用下,薄弱部位的计算应力值均小于规定的应力限值,从而认为其在SSE地震载荷下,结构完整性可以得到保证。 3.耐辐照性能   因主泵第三级密封泄漏流测点位于安全壳内,在电厂正常运行工况下,探头所处的环境具有一定的电离辐射存在。因而,用于该测点的仪表应能经受--定的累积辐照剂量而测量结果仍在要求的测量精度范围内。目前,对于仪表的耐辐照性能，主要采用试验法进行验证。   对某一型号分体式热式质量流量计探头进行耐辐照试验,辐射源采用钴-60,试验时间持续40h以上，累积辐照剂量约2x104Gy,辐照后进行功能试验,流量计的输出维持在测量精度范围内，表明该型流量计可以经受若干年的累积辐照剂量而不损坏。 4.安装   为便于安装和维护，流量计可采用法兰-法兰连接的形式。在一般情况下,为了满足测量精度,热式质量流量计对于前后直管段的要求较高,部分型号的流量计要求的直管段长度可达到前15D、后5D以上。但由于流量计允许动态修正，经过标定和修正后,可降低热式质量流量计的前后直管段要求。对于主泵第三级密封泄漏流的测量，热式质量流量计可满足安装和维护要求。  涡街流量计与流体密度无关,在测流量时,考虑气体或蒸汽温度、压力变化对密度的影响,需不需要进行密度、温度压力补偿,从以下几个方面进行探讨。(1)测量介质为液体,且流量以质量流量表示。由于测液体流量时,流量指示一般为质量或重量流量,漩涡流量计由漩涡频率-流速-体流量X密度=质量流量,当指示值以质量流量表示时,刻度系数中包含密度的因素,所以密度变化对指示值有影响,必须进行密度修正。(2)测量介质为气体,且以标准状态下体积表.示。  气体流量一般习惯均以标准状态下体积表示,刻度为Nm³/h,但工作时由漩涡频率→流速→工作状态体积再折算成标准状态下体积。作为一台漩涡流量计,一旦折算系数确定了,那么流体只有处在一个工作压力、温度下流量指示值才准确,这个温度就是设计温度，这个压力就是设计压力。一旦工作条件偏离了设计值也会带来误差,所以必须考虑温度、压力补偿,但不考虑密度补偿。(3)测量介质为气体,且以质量流量表示。  对漩涡流量计,由漩涡频率→疏速→工作状态体积流量→设计状态体积流量→标准状态体积流量,再乘以标准状态下气体的密度而得到质量流量。  显然,以质量流量表示的漩涡流量计,必须进行气体组成变化带来的密度变化的修正,同时工况变化，又增加一个由工作状态折算到设计状态的折算系数。这个折算系数是动态的,也就是温度、压力补偿问题。经过以上分析得出以下结论:(1)无论测气体或液体，若涡街流量计流量以工作状态体积流量表示时,没有密度及温度、压力补偿问题。(2)无论测气体、蒸汽或液体流量,以质量流量表示时,液体一般温度变化范围大,流体密度变化均需进行密度修正,对气体过热蒸汽还需进行温度、压力补偿。(3)以标准体积流量表示时,流量计必须进行温度、压力补偿,无需进行气体密度补偿。现代工业生产中使用智能电磁流量计的领域是越来越广了，智能电磁流量计的测量效果和精度也随着制造技术和工艺的不断进步而不断提高，电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极捡出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20ma和0－1khz输出。这样，智能电磁流量计就能测出导电流体的流量了。　　我们在电磁流量计选型时，有一个重要的选型参数，那就是仪表内的衬里材料的选择，为什么电磁流量计要进行衬里，这是由智能电磁流量计测量的原理决定的。电磁流量计一般有一组线圈和两个电极，线圈的作用是给流体加上一个电场，流动的导电液体相当于一个导体，根据法拉第电磁感应定律当导体切割磁力线时会相应产生一个与速度成正比的电动势，电极的作用就是测量这个感应电动势，所以测量管内只有电极是与导电液体相连的，其他部分是内衬，要保证绝缘，电磁流量计才能正常工作。如果有磁场的那段金属管道也与液体相接触，电磁流量计所测的导电液体和金属管之间短路了，就会有导电，就会将电势导走使电磁流量计无法测量电势。所以智能电磁流量计的内部都是有衬里的。　　并且也是基于这个原因，我们用电磁流量计只能来测量导电液体的流量，也就是说智能电磁流量计对于所测介质的电介常数有一个最低的要求，电导率低于阈值会产生测量误差直致不能使用，超过阈值即使有变化也可以测量，示值误差变化不大，通用型电磁流量计电介常数下限值的阈值在10-4~(5×10-1)S/CM之间，视型号而异。工业用水及其水溶液的电导率大于10-4s/cm，酸、碱、盐液的电导率在10-4~10-1s/cm 使用不存在问题，低度蒸馏水为 10-5s/cm 也不存在问题。石油制品和有机溶剂电导率过低就不能使用智能电磁流量计。　　从资料上查到有些纯液电导率较低，认为不能使用，然而实际工作中会遇到因含有杂质而能使用的实例，杂质对增加电导率有利。对于水溶液，资料中的电导率是用纯水配比在实验室测得的，实际使用的水溶液可能用工业用水配比，电导率将比查得的更高，也有利于流量测量。　　根据所测量的介质的不同，智能电磁流量计的衬里材料品种选择也不尽相同，普通的水性介质，比如污水、离子水等与带有腐蚀性的液体介质(酸碱盐溶液)所用的衬里材料就不能一样，包括用来测量的电极的选择也有所不同，根据经验，一般情况下选择衬里材料的指导方法如下。1.普通橡胶，天然橡胶，软橡胶，硬橡胶。　　运行温度60℃，其特点就是富有弹性并且拥有不错的耐磨性能。一般用于城市供排水等领域，耐腐蚀性就相对较差。2.聚四氟乙烯，也叫PTFE，也叫F4。　　比较常用的内衬材质之一，因为其化学性质稳定，所以一般用于卫生级液体或强腐蚀液体，如浓酸浓碱等。3.聚全氟乙丙烯，也叫F46。　　此种材质与PTFE类似，但耐磨性能强于PTFE材质，同样介质温度最高可达100℃。4.聚氟合乙烯，也叫Fs。　　与F4材质类似的特性但承受温度稍差了一些，一般介质温度不超过80℃，性价比高，成本较F4材质低。5.氯丁橡胶，也叫CR，也叫Neoprene。　　其特点为耐磨性能好，且弹性非常出色，一般用于供排水、污水处理等领域。耐腐蚀性能稍差，不耐氧化是它的缺点。6.聚氨酯橡胶，又叫Polyurethane。　　拥有极好的耐磨性能，但对于腐蚀性就显得能力不足了，且电磁流量计温度不得超过80℃，一般用于对耐磨要求比较高的工矿环境，如矿浆煤浆等介质的测量。7.陶瓷材质　　陶瓷无疑是所有材质中最好的，绝对的高端产品，唯一缺点就是价格不接地气，制作过程复杂，对工艺要求极高，售价超高。流量计检定时对检定用流体的要求1.检定用流体应为单相气体或液体,充满试验管道,其流动应无漩涡。2.检定用流体应是清洁的,无可见颗粒、纤维等物质当检定用流体为液体时的要求：(1)其介质在管道内和流量计内任一点上的压力应高于其饱和蒸气压。对于容易气化的介质,在流量计下游应有一定的背压。推荐背压为最高检定温度下检定用液体饱和蒸气压力的1.25倍(2)液体中不能夹杂气体,在每次检定过程中,液体温度变化应不超过±0.5℃。(3)液体的黏度应尽量与流量计实际测量液体的黏度相一致。如有差异,对流量计的影响一般应不超过流量计最大允许误差的1/3(4)当检定液体的黏度不能满足被检流量计的要求时,可按其黏度修正公式进行黏度修正(5)由于电磁流量计只能测量导电液体。其检定用液体的电导率应在5mS/m(50uS/cm)至500mS/m(5000uS/cm))的范围内,或根据流量计制造厂给出的技术指标确定。当检定用流体为气体时的要求：(1)其介质与实际使用介质的密度、黏度等物理参数相接近(2)气体中应无游离水或油等杂质存在,粉尘等固体物的粒径应小于5um。(3)每一次检定过程中,介质的温度变化应不超过±0.5℃～±1℃。其压力波动应不超过±0.5％。当检定用气体为天然气时的要求：(1)天然气气质应符合GB17820-2012Z类气的要求。天然气的相对密度为0.55~0.80。(2)在检定过程中,气体的组分应相对稳定.天然气取样按GB/T13609-2012执行,天然气组分分析按GB/T13610-2003执行。1.施工工艺的影响与处理按照循环灌浆的原理,返回浆液要流回搅拌桶,采用2台电磁流量计分别计量进返浆管道中浆液的流量。然而.有些用户去掉返浆管上的电磁流量计,返浆管通过一个三通直接接在电磁流量计下游的进浆管上,返回浆液不返回搅拌桶,采用一台电磁流量计测量灌浆量,其结果在岩层吸浆量很小和灌浆结束阶段,浆液流过电磁流量计F的流速很小,远低于电磁流量计的流速下限,信噪比S/N很小,测量误差高达50%,无法精确计量。2.测量管道内附浆量的影响与处理　　每次灌浆结束后,要及时清除电磁流量计测量管内的残余浆液，否则水泥浆液易在测量管道内产生不同程度的胶结,甚至堵塞电磁流量计测量管和相接的灌浆管道。电磁流量计测量管内的附着层会引起附加相对误差△Ɛ,实践证明其引起的误差是很大的,假定其厚度相同△ε由式(5)计算:　　水泥颗粒的σɷ和水泥浆液σf相差很大,因为附着水泥层电导率极低,当附着物有一-定厚度时△Ɛ会比较大。3.介质中气泡的影响与处理　　因工艺或介质本身的原因,所测液体常含--些气泡。电磁流量计属于流速型的流量方式,气泡在管道圆截面中所占据的面积百分率,几乎就等同于气泡对流量测量的影响量。此外由于气泡经过电极表面存在一个摩擦过程,由此会产生尖峰脉冲干扰电势,其值远大于正常的流量信号。通常电磁流量转换器无法有效地处理如此的干扰,轻者导致测量值不稳定,严重时仪表根本无法工作,一些缺乏经验的用户仅从工艺的要求出发,对电磁流量计的安装位置没有考虑防止气泡的产生,例如有些用户把电磁流量计安装在灌浆泵的吸入端,吸入端的浆液中常会混入成泡状流的小气泡,故电磁流量计一般要安装在泵的排出端。电磁流量计最好垂直安装,浆液自下而上流动。水平安装时要使电极轴线平行于地平线,不要垂直于地平线,因为处于底部的电极易被沉积物覆盖,顶部电极易被液体中偶存气泡擦过遮住电极表面。4.恶劣施工现场环境的影响与处理　　灌浆施工现场的环境大部分时间比较恶劣,例如高温、潮湿高灰尘等,如果电磁流量计外壳的密封不良,诸如接线盒,以及一些非焊接气密封结构的外壳,时间长了冷凝水和灰尘容易积聚在电磁流量计的接线盒中，或透过密封不良的结合面渗入电磁流量计壳体中,由于电磁流量计的流量信号极其微弱(通常是几mA),冷凝水和灰尘的存在,直接的后果是导致电磁流量计转换器输入回路阻抗下降，衰减了欲输往放大器的流量信号;或者是破坏励磁回路和信号回路的绝缘,将高达几十V的励磁电压引入到低电势的信号回路中,造成电磁流量计的严重故障。为了避免此类故障的发生,可在接线盒中灌注绝缘材料,在维修和调试电磁流量计的时候一-定要避免进水,保持接线盒内的干燥与干净,使用中一定要避免浸泡在水或浆液中。
