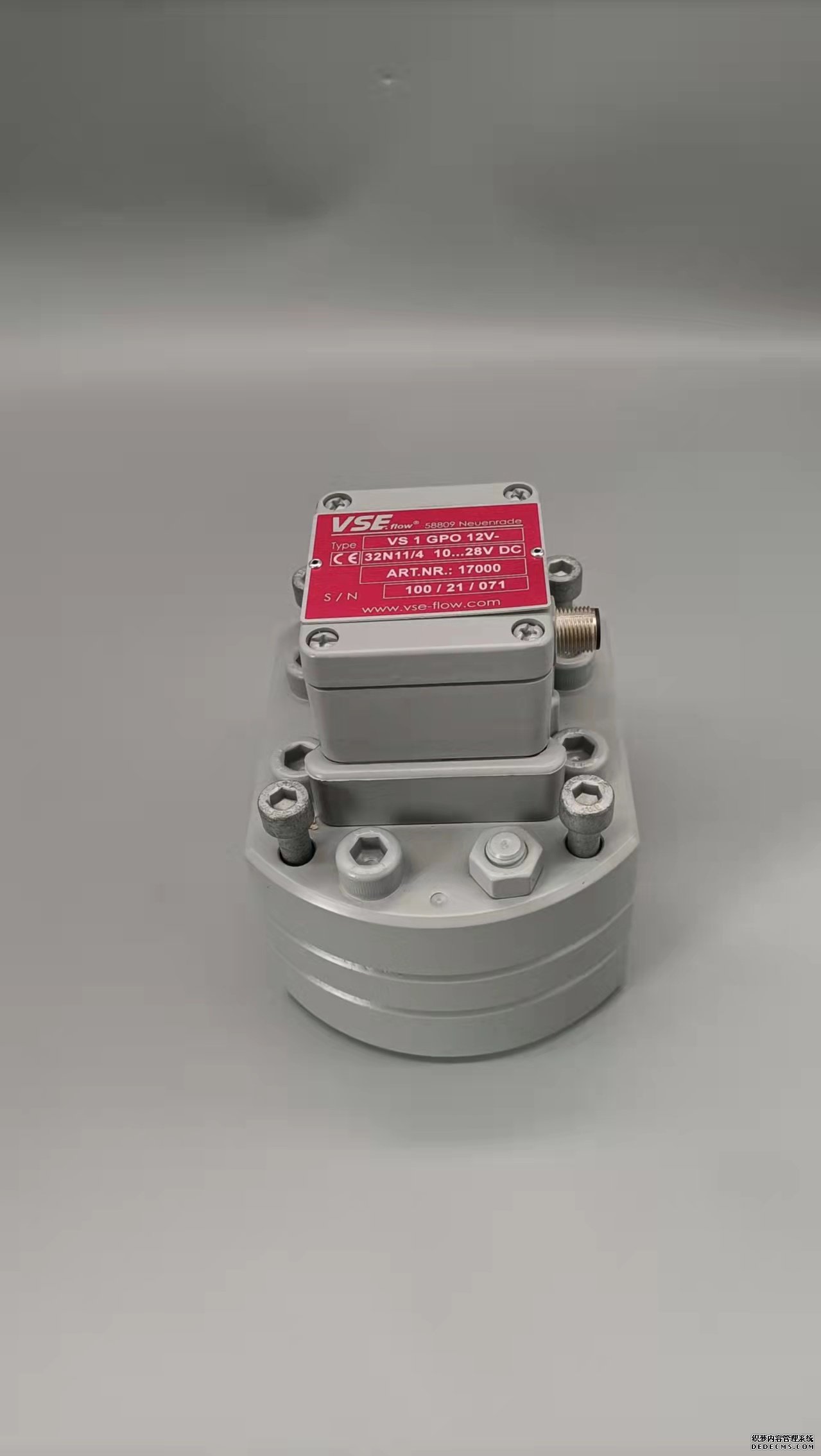

德国VSEVS1 0.1/16EP012V32W15/410...28VDC流量计资料同时我们还经营：电磁流量计施工安装注意事项1)满管要求：　　测量液体时为保证测量精确,电磁流量计的管道必须充满液体.流体应该向上流动,当流体向下流动时,下流段的管道高于流量计.2)避免产生气泡：　　若为二相流(含气体和液体),则会影响测量精度.要使流体中不含气泡,阀门应该安装在流量计下游.3)电磁流量计不能测量混相流体、分层流体、有气泡的流体,否则测量无法精准.该项目为被测介质为上游企业污水,不存在这个问题.4)电磁流量计对直管段长度有明确要求(D为流量计内径).对于90°弯头、T行三通、异径管、全开阀门等流体阻力件,离电磁流量计的电极中轴线至少5D直管段；对于不同开度阀门(比如调节阀),则上游侧直管段长度需要10D；一般传感器下游的直管段只需要3D即可.5)电磁流量计测量不同介质的混合液体时,混合点与流量计的距离至少要大于30D.6)电磁流量计安装可以水平、垂直和倾斜安装在管道上,测量流体方向与流量计上标识方向一致.水平安装时,电磁流量计的电极必须水平,法兰面与工艺管道轴线相垂直,垂直度允许偏差1°.7)电磁流量计安装时应该避免负压的产生,因此电磁流量计传感器的测量管道必须充满液体,必须有一定的背压.电磁流量计不应该安装在泵的进口,而应该安装在泵的出口后面.8)电磁流量计如果必须倾斜安装时,必须安装在流体上升管道,在开口排放的管道安装时,必须安装在管道的较低处.如图：1-入口 2-溢流口 3-入口 4–清洗口 5-流量计 6-短管 7-出口 8-排污口 9-排污阀当前热式气体质量流量计大部分用于测量气体，只有少量用于测量微小液体流量。热式质量流量计具有性能可靠、无可动部件、安装方便，压损小、量程比宽(可达1000:1)、灵敏度高等特点2,特别适用于大管径、低流速，非圆截面管道、现场空间狭窄处测量等特殊工况，在环境保护和过程工业的应用发展迅速，例如:污水处理过程中发生的气体，燃料电池工厂各种气体的流量测量及煤粉燃烧过程粉/气配比控制等。　　与常用的孔板流量计、涡街流量计和差压式均速管、文丘里流量计相比较，热式气体质量流量计有如下特点:(1)直接测量流体的质量流量或标准状态下的体积流量，不需要进行温度压力补偿;.(2)一次元件结构简单，采用不锈钢或特种合金外壳覆盖，不怕脏污或腐蚀，不存在堵塞问题,且表面脏污极易清除。带不断流装拆装置，可实现不停气装拆，清洗维修，简便易行;(3)量程比特大，可达1000:1，可测流速范围0.1m/s~60m/s,完全覆盖-般工业废气及煤气厂输出总管中的流速范围。因而只需在总管上装一台插入式热式气体质量流量计，就可满足计量要求。大大地节省了投资,简化了系统结构，方便了管理,提高了系统工作的可靠性;(4)仪表精确度高(士1.5%FS)，性能稳定(重复性士0.25%FS)，几无压力损失，对管道振动不敏感。此外，热式气体质量流量计灵敏度高，尤其适合于大管径、低流速的流量测量。且在大管径中使用，其性能价格比更显优势;防爆、防护、抗腐蚀设计,又使它能适应恶劣工况，危险场合。　　热式气体质量流量计作为一种插入式流量计，由.上述插入式流量计的测量公式可见该流量计同样方便适用于方形管道的气体流量测量。环保管道一般用圆形，而空调的管道很多地方为方形。孔板等很多仪表没有测量方形管道的数据，若使用插入式热式气体质量流量计，不论圆形或是方形管道均可通过计算获得，这也解决了低压方形通风管道的流量测量问题。1.被测介质电导率  电磁流量计测量的流体必须是导电的，一般只要电导率超过阈值，即使变化也不影响测量值，但低于阈值将会增大测量误差;通常要求液体电导率不小于5μS/cm，去离子水电导率不小于20μS/cm。2.被测介质温度  电磁流量计一般只能用于工艺介质温度不高于180℃的场合。选型时，要根据被测工艺介质的温度范围，选择测量管内衬材料及传感器线圈的漆包线的耐温等级。常用测量管衬里材料有聚四氟乙烯(PTFE)，适用温度范围-40~+180℃;氯丁橡胶(Neoprene)，适用温度<65℃;聚氨酯橡胶(Polyurethane),适用温度<65℃;3.当被测液体为酸、碱、盐等高腐蚀性介质时  因为电磁流量计仅测量管衬里和电极与被测介质接触，所以只要选好这两者的材质即可。耐酸、碱等强腐蚀性介质的衬里常选用聚四氟乙烯(PTFE)，耐磨损类如矿浆、结晶类介质的衬里可选用聚氨酯橡胶(Polyurethane)。对于电极材质的选，择，一般可查有关防腐蚀手册[2]，对于混酸等成份复杂的介质，应做挂片试验。4.当被测液体为脏污流(两相，浆液等)介质时(1)当介质含有固体颗粒时，水平安装易使下半部内衬及电极磨损严重，这时选用垂直安装较好;衬里要选用高耐磨性材料，如陶瓷或聚氨酯橡胶;电极则采取--些结构措施以防磨损漏液。(2)测量会在管壁附着和沉淀的物质的流体时，应注意电极的污染。可选用刮刀式、可更换式。管壁的附着则可用提高流速以起到自清洗作用，或采取比较方便易清洗管道的连接方法。(3)含有非磁性颗粒或纤维的固液两相流时，如浆液擦过电极表面会产生尖峰噪声，使信号不稳，可选用市电交流激磁或双频激磁仪表。5.工艺介质的流速  仪表口径是根据管道内平均流速而定的，通常选用与管道相同的口径或略小些。一般工业输水管道经济流速为1.5~3m/s,易粘附沉积结垢物质则提高到3~4m/'s或更高，矿浆等磨蚀性强的为2~3m/s。电磁流量计的液体流速范围可在1~10m/s之间选用。原理上，上限流速并没有限制，满度流量的流速下限一般为1m/s,有些产品为0.5m/s,低于此流速，从测量准确度出发应改用小管径，以异径管连接到管道。但加装异径管要注意压力损失的问题。图1为流量计口径、流速与流量关系的曲线图，计算仪表口径时可参照。6.大口径时电磁流量计的选择  电磁流量计按安装形式可分为管道式和探头式。一般优先选用管道式电磁流量计;当工艺管径较大且考虑设备费用时,或安装时不允许管道停流的情况下，可选用探头式电磁流量计(精度可达0.5级)。(1)探头式可装配球阀，可在管道不停流情况下拆、装，利于仪表的在线安装和维护。(2)探头插入深度只需很短，对管道阻力小。--般在直管段足够长时，采用平均流速点测量法，这种方法的测量精度基.本不受雷诺系数变化的影响，探头的插人深度仅为R=0.121D;当直管段较短时，一般采用中心流速点测量法，插入深度R=0.5D(其中D为管道直径)。7.工艺管道材质  若连接仪表的管道是(相对于被测介质)金属导电性的，不需要接电环，若是绝缘性的，则要用接地环，可用普通型，它的材质应与被测介质的腐蚀性相适应。若被测介质是磨损性的，则宜选用带颈接地环，以保护进、出口端的衬里，延长使用寿命。8.安装仪表的工艺管道段的敷设位置  电磁流量计的安装形式可分为三种:一体型、分离型和潜水分离型(IP68)。一般情况选用一体型，它将流量计的传感部分和转换部分(表头)装于一体，便于安装使用;当管道敷设的位置较高不便观察或安装在环境差的场合，可采用分离型，分离长度一般不超过30m;当传感器需要安装在井下、水下的被测现场管道上时，需要选用潜水分离型。德国VSEVS1 0.1/16EP012V32W15/410...28VDC流量计资料1.正确地安装   正确安装涡街流量计传感器是确保测量精确可靠的首要前提,若在安装地点和方式选择.上失误轻者影响测量精度重者会影响传感器的使用寿命甚至损坏传感器。 ①保证适当的直管段   安装传感器时,一般要求上游直管段长度15-40DN下游段长度5DN,可根据上下游管道的情况适当调整以保证测量精度。传感器也应避免在架空的非常长的管道上安装传感器这样时间一长后,由于传感器的下垂容易使传感器与法兰间的密封泄漏,若不得已要安装时必须在传感器的上下游2D处分别设置管道支架等紧固装置。 ②避免较强的振动   传感器应避免安装在振动较强的管道上,若不得已要安装时,必须采用减振措施,在传感器的上下游2D处分别设置管道紧固装置并加防震垫。在空压机出口处振动较强不能安装传感器应安装在储气罐之后。 ③根据测量流体选择合适的安装方式   在对高压风测量时,可以选择将涡街流量计传感器安装于水平管道或垂直管道.上但如果高压风中水份含量较高,水平安装时传感器应安装在管线的较高处,垂直安装时气体流向应由下向.上。无论水平或垂直安装流体流向必须与传感器表体.上的流向箭头保持一致。④对外部环境的要求   传感器避免安装在温度变化很大的场所和设备的热辐射范围内若必须安装应有隔热通风措施。在潮湿、含有腐蚀性气体的环境中安装时必须做好防潮及隔离措施。外因为电噪声会干扰传感器的正确测量,因此安装位置要远离大功率变压器、电机等干扰设备。 2.正确设定参数   流量积算仪具有良好的全中文界面,以方便用户操作。正确进行参数设定是保证计量精度的前提。测量介质选择空气,因为对高压风的体积流量计量不需要压力温度补偿,因此测量信号设置为工作状态下的体积流量输入信号选择频率瞬时流量的单位默认为m³/h不需要用户设定。金属管浮子流量计与恒流阀组成的吹扫设备原理，如图1所示，以恒定人口压力为例:   弹性膜片受到向上的作用力为: P2A+P1a(1) 弹性膜片受到向下的作用力为: P3A+P2a+F(2) 在压力平衡状态时，即式(1)=式(2)时: P2A+P1a=P3A+P2a+F(3) 作为压力调节器膜片的压差P2-P3,我们可以得到: P2-P3=F/A-(a/A)(P1-P2)(4) 由于a<A,所以(a/A)(P1-P2)可以忽略不计,由于F和A都时恒定值，所以: C(恒定值)=P2-P3   当金属管浮子流量计测量介质是不可压缩的液体时，RE压力调节器可以适用于出口压力变化。对于式(4)，由于P是恒 定的，P3是变化的，因此，P3变为:P3+△P,P2变为: P2+△P,所以: C(恒定值)=P2-P3德国VSEVS1 0.1/16EP012V32W15/410...28VDC流量计资料1.为了保证电磁流量计测量管内充满被测介质,变送器最好垂直安装,流向自下而上.尤其是对于液固两相流,必须垂直安装。若现场只允许水平安装,则必须保证两电极在同一水平面。变送器两端应装阀门和旁路。2.电磁流量计信号比较弱,满量程时只有2.5～8mV,且流量很小时,只有几微伏,外界稍有干扰就会影响到测量精度。因此,流量计的外壳、屏蔽线、测量导管都要接地。并要单独设置接地点,决不能连接在电机、电器等公用地线或上、下管道上。3.为了避免干扰信号,安装地点要远离一切磁源(如电机、变压器等),不能有震动。变送器和转换器之间的信号必须用屏蔽导线传输。不允许把信号电缆和电源线平行放在同一电缆钢管内。信号线越短越好,长度一般不得超过30m。转换器应尽量接近变送器c4.为了避免流速分布对流速的影响,产生测量误差。流量调节阀应设置在变送器下游. 因此,在电磁流量计前必须有5～10D左右的直管段,以消除各种局部阻力对流线分布对称性的影响。1.传感器设计  设计先进的传感器。涡街流量计传感器电容极板的基体在高度下成型。抗高压特性，使核心元件的内部结构提升。现代流场分析技术。对传感器的具体结构以及安装位置进一步改进，增强抗振性能，可以消除各个方向的干扰，搅动，使涡街在流动情况下的抗干扰能力，时域毛刺快乐，频城户外活动稳定。频带能自动跟踪，无须电位器或拨动开关调整频带和灵敏度，无零漂移，量程自由设定，真正实现现场免调试。2.先进性现场总线设计  采用全数字化现场总线的智能涡街流量计。目前，研究现场总线技术是智能仪表的焦点。可以考虑实际需求，增加HART总线接口，该模块采用抗干扰能力强，通信速率高，数据精确高的电路来完成传输数据，它真正RS .485总线通信的抗干扰能力强的特点，又具有输出信号为二线制4~20mA的工业标准，根据各自的通讯，完成HART协议数据协议层和应用层的设计，实现HART总线通信功能.3.先进的数字信号处理方法的设计  应用更先进的数字信号处理方法，能更好地解决干扰问题，提高测量精度，进一步提高的敏感信号与涡街信号在频谱的现场研究，当两种信号频率在研究同一频段且频率非常接近时，无法检测到这两种信号和消除噪声信号的作用，对涡街信号分析的干扰等。塑料则，吸收它分频特性好，会造成光纤精度高。同时，靠近涡街频率的微细滤网，将影响测量精度，还需要研究函数的选择、因此，瀑布幅频特性和中心频率的如何调整频率和采样点数确定，以及在软件编程中如何优化算法，使量少、内存占用量少和性能小，以保证体积小。实时性好和计算精度高等问题。研究强干扰噪声不为基础创建噪声的模板，考虑建立--种通用的模板，真正解决干扰下涡街信号和噪声的判别、分离及提取问题，在传感器条件一定的情况下，考虑利用信号处理技术扩大流量程比，提高小测量精度，全面深入研究流场噪声以及他们对涡街流量计信号影响等。涡街流量计系统具有八项功能,即瞬时流量及总流量显示(质量流量)、瞬时温度显示、瞬时压力显示、电池容量显示、密码设定、设定系统时钟、流量数据读取(通过专用的串口从仪表读取).(1)瞬时流量和总流量显示　　各个传感器发出的信号,经过放大和整形后,送入单片机处理,然后单片机将计算得到的瞬时流量送液晶显示器显示,在瞬时流量的基础上,每隔一个没定的时间进行累加,得到总流量,同时把这个数据送到液晶显示器显示.(2)密码设定　　仪表的密码分为制造商密码和用户密码两级.制造商在仪表使用前将仪表常数通过功能设定按钮输入仪表,通常这些常数是不能由用户随意改变的,因为它们关系到系统的正常运行和显示正确的流量.用户密码用于用户自己掌握仪表的同常使用,便于用户列仪表数据的管理.(3)瞬时压力、温度显示　　瞬时压力和瞬时温度是经过单片机处理后得到的被测对象的温度.压力数掘,通过该数据可以知道被测介质的工作情况,从而可以对某些参数进行人工调整.(4)设定系统时钟　　仪表内部设置了日历时钟,对流量数据按日期进行不断的储存,便于对使用情况进行监控,方便用户对自己的用量的了解.(5)流量数据读取　　流量数据可以直接从液晶显示器上面读取.由于系统设置了外接数据接口(即串口),可以很方便的实现对系统数据的读取,从而可以实现抄写系统数据的自动化,节省大量的人力.(6)电池容量显示　　当电池电压降到一定程度时,涡街流量计将不能正常工作,为了在仪表能在正常的电压下工作,通过软件措施将电池的电量显示在液晶显示器上,以便用户能及时更换电池.1.仪表安装不符合要求造成计量误差　　旋进漩涡流量计的使用过程中，最关键的是要保障计量的精度，安装质量是影响计量准确性、运行可靠性的重要因素。在实际的安装过程中，现场的安装人员往往会存在安装的不规范行为，而这种情况会导致计量的准确性不足，比如，在安装现场，仪表前后管线存在缩径现象，过近的安装距离会导致最终的计量结果偏大，计量与实际的误差非常大。此外，在安装过程中，安装人员的专业素质偏低，在实际的安装过程中，缺乏安装全过程的质量控制、细节管理，同样会造成严重的计量偏差。2.被测气量不稳定造成计量误差　　旋进漩涡流量计的计量介质性质相对特殊，如果在实际的计量过程中，被测气量难以保持稳定性，将会影响计量结果的准确性。旋进漩涡流量计的运行过程中，存在着较大的压力损失，当在单井计量的过程中，伴随着一定气流量的产生，由于在此情况下气源的气体量相对较小，一旦气压降低到特定的值时，旋进漩涡流量计就无法及时将气量准确计量出来。在一些特殊的情况下，气量会随着时间呈现出或大或小的变动，而这种不稳定的变动趋势使得计量的难度系数增大，当属于脉动流体时，在计量过程中一旦出现随机脉动压力，将会对流量计造成一定的冲击，进而导致计量的精度不足。3.管线振动造成仪表误差　　当流量很小的情况下，旋进漩涡流量计的计量结果难以保障。在实际的计量过程中，常常会存在工艺管道的振动现象，一旦在流速较小的情况下，流量计的仪表难以保持正常的输出状态，计量精度大大降低。旋进漩涡流量计使用过程中最常见的问题就是计量误差，这种误差常常是由多种因素所造成的，管线振动是其中的一个关键因素，当管线出现异常情况时，压电传感器能够活动振荡变化所引起的各种参数变化，此时，必然伴随着信号的输出，也就难以保障计量结果的准确性。4.不干净的测量流体介质造成计量误差　　随着旋进漩涡流量计计量工作的开展，在流量计内必然会伴随着大量油污等杂物的存在，有时甚至会存在腐蚀与损坏现象，而这些情况会导致在计量过程中出现酸化与压裂现象的概率进一步增大，导致计量值远低于实际值。旋进漩涡流量计的计量工作中，要保障介质的洁净性，否则，一旦介质中存在饱和水蒸汽，当遇到温度过低的情况时，将会伴随着水凝结现象的出现。在计量过程中，如果计量分离器存在气路跑油的情况，在管线内会形成大量的积液；如果介质内存在污油、砂粒等杂质，在计量的过程中，可能会出现漩涡发生体表面杂质的黏结现象，最终影响计量结果的准确性。
