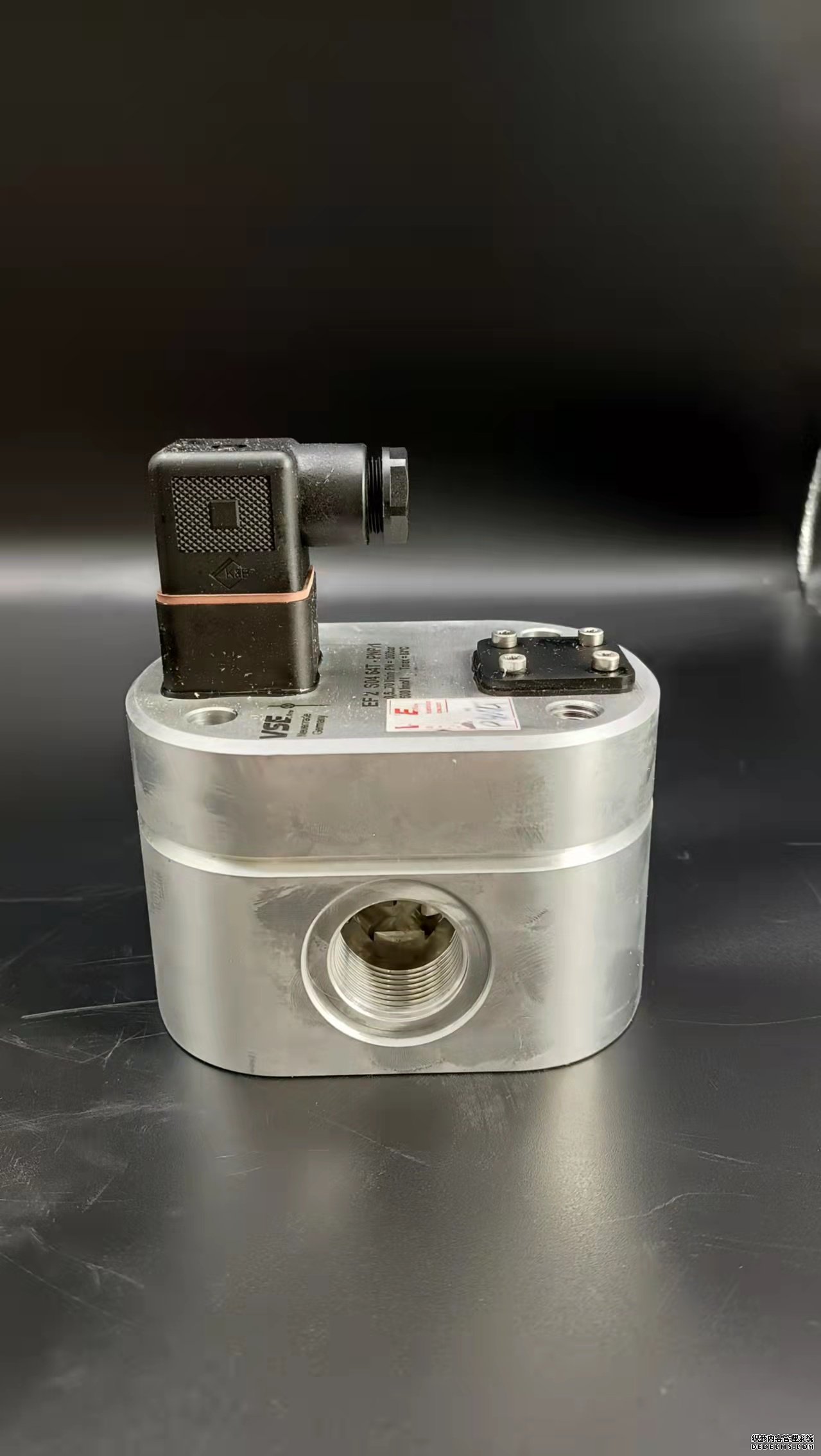

德国VSERS400流量计生产厂家同时我们还经营：涡街流量计是依据流体力学振动现象中振动频率与流速的对应关系工作。它对管道流速分布畸变、流动脉动及旋转流十分敏感，同时由于其感.测元件为压电晶体，各种机械振动对输出信号干扰较大,仅表抗振性差。因此现场安装条件要求较高。  为了达到测量精度，涡街流量计必须保证一定的前后直管段,并尽量避免在靠近调节阀、半开阀和.截止阀后安装流量计;测压点和测温点应分别在下游侧距流量计中心线3.5D~5.5D和6D-8D;。  涡街流量计的表体安装不良，如接管偏大、偏小、偏移有台阶)或垫片突入管道都会引起测量误差。配管内径一般应等于或略大于流量计的内径。如配管的实际内径略小于流量计的内径5%以内),虽不会影响仅表的固有K系数，但因流通面积突变引起表观流速变化而产生附加测量误差，这可以通过修正K系数来补偿。修正后的仪表系数为K"=K（D2/D1）2式中:Dt-仪表实际内径;D2-配管实际内径。  当测量容易汽化的液体或工作条件接近临界状态的液体时,为防止气穴现象出现，设计安装时必须确认管道内的最低压力P'，这样才能保证涡街流量计正常工作。p由下式计算:p≥2.7△p+1.3po△p≈1.1x10-6ρv2  式中:p-管道内流体绝对压力，MPa;△p-流体在.发生体前后的压差，MPa;po-在工作温度下流体的饱和蒸汽压，MPa;ρ--工作条件下流体的密度，kg/m³，V-流动流体的流速,m/s.仪表使用中还要注意以下问题:①安装涡街流量计的位置要远离动力设备和变化频繁的阀门，如管线振动较大，应在流量计前、后2D处加装固定支架以咸振;②如管道流体的流速不稳，可考虑在管线上增加稳压装置或整流器来消除流速分布的不均匀现象;③由于压电晶体的灵敏度随温度升高而大幅度下降，应避免在测量高温介质（≤250℃),特别是高低温频繁变化的介质中使用;④流量计的安装位置应避开较强的热源、电场及磁场,尽量选择较好的工作环境金属管浮子流量计是由浮子、锥管、检测器等部件组成。浮子组件装有磁钢,其作用把是浮子的位移信号以磁信号的形式传输给检测器。检测器把这一检测到的信号再以电信号的形式远距离传输,并现场指示瞬时流量值。浮子流量计具有小流量值、范围度大、不用现场调试的特点。其结构简单、运动部件磨损小、使用寿命长、压力损失小、安装方便、维修量小、使用周期长、可远距离传输流量信号,与计算机连用可实现集中管理。 但也存在不足，如对于高黏度、大流量、以及两相以上流体不能测量。　　金属管浮子流量计实现流量测量的理论基础是“定压将,变面积“原理。在流动的流体中放置一个轴线与流向平行的浮子,见图1.　　金属管浮子流量计本体可以用两端法兰、螺纹或软管与测量管道连接。当流体自下而上流入锥管时,被浮子截流,这样在浮子上、下游之间产生压力差,浮子在压力差的作用下.上升,这时作用在浮子上的力有三个:流体对浮子的动压力、浮子在流体中的浮力和浮子自身的重力。只有当流体对浮子的动压力与浮子在流体中所受的浮力之和等于浮子的重力时，浮子就平稳地浮在某一位置上。  大量实验证明,在一定雷诺数的范围内，对于同一口径金属管浮子流量计,流体流速的大小与浮子的形状有关。对于给定的浮子流量计,浮子大小和形状已经确定,因此它在流体中的浮力和自身重力都是已知是常量,唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时,浮子将作向上或向下的移动,相应位置的流动截面积也发生变化,流动截面积与浮子的.上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移动时,以磁耦合的形式将位置传递到外部指示器,直到流速变成平衡时对应的速度,浮子就在新的位置上稳定。对于-台给定的浮子流量计,浮子在测量管中的位置与流体流经测量管的流量的大小成一--对应关系。热式气体质量流量计传感器探头是流量计的测量单元，可以把需要采集的信息准确无误的转换成信号量传输给系统，是信号量采集的通道，是实现流量计实时计量的必要前提。如下图所示，这是我们实验所使用的流量传感器探头。由于是插入式热式气体质量流量计，所以在使用时，必须要调节探头的长度，使流量探头（即 Pt20）处于管道的正中心位置，减小偏心安装产生的一切误差，以便获得精准的管道流量信号。同时，由于流量探头和气体直接接触，所以灵敏度得到很大的保证，灵敏度基本上处于最灵敏状态；但是从气体组分，气体粘度，粉尘颗粒，气压与结构强度等角度考虑，后期必须将流量探头进行封装，保证热式气体质量流量计传感器的受冲击能力，增加传感器探头的抗污染能力，延长传感器的使用周期。超声波液位计出现故障指示灯常亮的情况主要有以下两种,解决方案如下供参考:1.在超声波持续零液位时,顶部灯亮,输出电流为22mA。而且隔一段时间后恢复液位时,故障不能自动解除,需关电重启后正常,给客户带来不必要的麻烦甚至损失。　　出现这种故障是安装附件的选择问题。由于超声波液位计是全球0度发射,优点上面也介绍了。它的另外一个与众不同的特点是,超声波的发射除了平面头外,在螺纹这里也是有发射的。如果持续的零位,再加上安装件选用金属支架。超声波液位计就会识别到支架部分的信号强度大于平面头接收的信号强度。而金属支架部分与发射波之间处于盲区距离。所以超声波处于保护状态,故障灯常亮,输出22mA。解决的办法就是选用非金属支架。因为选用非金属支架后,螺纹处的发射波能穿透出去,而零点液位的回波信号绝对会大于螺纹处的回波信号。2.经调试与重新编程后,顶部故障灯常亮,输出电流为22mA。出现这种故障情况,经实际查证,还是在编程与调试过程中,未能按照说明书要求。造成的程序紊乱而自保状态。客户在调试编程超声波液位计时,未能等到指示灯正常闪动,或则编程方法步骤根本不对,处于不稳定的编程调试。如果多次反复未依要求编程调试,超声波液位计将拒绝工作而自保。出现这种故障的解决方法是先将超声波液位计按要求复位,再进行重新编程。如果在未复位的情况下多次再编程,会出现以上故障。简单几招解决涡轮流量计不准1、水源脉动流影响流量波动性比较大。　　解决办法：增加泵和涡轮流量计之间的直管道距离，使流量稳定。2、涡轮流量计安装位置离阀门或弯管位置太近，当原料经过阀门或弯管部分，造成流量波动。　　解决办法：此时应该远离阀门和弯管位置，保证一定的前后直管段是解决问题的好方法。3、涡轮流量计附近有电机，变频器，强电流之类的干扰源。　　解决办法：流量计仪表接地，或加滤波电容。如果问题还是解决不了，最好的办法就是远离干扰源。4、涡轮流量计无流量显示：首先检查线路是否存在问题，如信号线脱落，有断线等。将传感器和信号放大器分离，信号放大器与仪表连接，用铁质金属在取信号的放大器底部距离2~3mm距离来回划动，如仪表有显示，则说明显示部分无问题。　　解决办法：请将流量传感器从管道卸下，检查流量计叶轮是否被缠住或叶轮出现破损现象。5、流量计显示流量比实际流量小：一般造成这个问题的原因是叶轮旋转不滑快或叶片断裂。　　解决办法：将流量计从管道拆除，检查流量计是否被缠住或有破损现象。6、涡轮流量计显示误差比较大：首先检查流量传感器系数即K值和仪表其他参数是否设置正确；有条件的情况下，用电子秤进行实际标定校准。　　解决办法：如流量重复性差或根本无法校准，可与供货商联系。德国VSERS400流量计生产厂家1.孔板流量计前后的直管段必须是直的,不得有肉眼可见的弯曲。2.安装节流件用得直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正稀疏。3.为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布,而且使这种分布成均匀的轴对称形,所以①直管段必须是圆的,而且对节流件前2D范围,其圆度要求其甚为严格,并且有一定的圆度指标。具体衡量方法：A.孔板流量计前OD,D/2,D,2D4 个垂直管截面上,以大至相等的角距离至少分别测量4个管道内径单测值,取平均值D.任意内径单测量值与平均值之差不得超过±0.3%B.在节流件后,在OD和2D位置用上述方法测得8个内径单测值,任意单测值与D比较,其最大偏差不得超过±2%②节流件前后要求一段足够长的直管段,这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关,见表1(β=d/D,d为孔板开孔直径,D 为管道内径)。4.孔板流量计上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7(不论实际β值是多少)取表一所列数值的1/25.孔板流量计上游侧为敞开空间或直径≥2D大容器时,则敞开空间或大容器与节流件之间的直管长不得小于30D(15D).若节流件和敞开空间或大容器之间尚有其它局部阻力件时,则除在节流件与局部阻力件之间设有附合表1上规定的最小直管段长1外,从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。弯管流量计能测量φ25~1000mm管道中各种流体的流量。其特点有以下几种。1.弯管传感器没有任何插入件和感测件,是没有附加阻力损失的节能型流量传感器。结构简单,工作可靠,节能降耗,节约运行费用,适合压力低,大管径,大流量的流量测量系统使用。2.耐磨性能好,使用寿命长,传感器使用寿命等同于所替代的标准弯头。长期运行管径的微小磨损对弯管传感器的测量精度影响甚微。3.安装方便,免维护,传感器采用直接焊接的方法安装在工艺管道上,简便经济,不会产生泄漏问题。4.适应性强,测量范围宽,传感器不受工作现场的高温粉尘潮湿震动、电磁场等不利因素的影响，,可在任何复杂的环境中工作。适用于中25~2000mm管道中,液体流速0.3~5m/s,蒸汽或气体流速7~70m/s的广阔范围。5.弯管流量计对直管段的要求较低,只要满足前5D后2D就可以获得足够的测量精度。1.差压管路堵塞，疏通差压管路；2.差压计故障，检查差压计；3.差压变送器示值明显偏离，应检查尺示值；4.节流元件安装方向有误，重新安装节流元件；5.被测介质工况参数与设计节流装置时采用的参数不一致，按相关公式修正，必要时应重新计算差压值；6.孔板流量计前后直管段长度不够，应调整直管段长度；7.直管段内径超差，实测直管段内径，重新计算最大流量；8.节流孔径超差，实测节流孔径，重新计算最大流量；9.节流元件变形，更换节流元件；10.节流元件上有附着物，清洗更换节流元件；11.孔板的尖锐一侧应该迎向流体流向为入口端，呈喇叭形的一侧为出口端。如果装反了，显示将会偏小很多 。　　解决办法：检查孔板安装方向，正确安装孔板。12.孔板的入口边缘磨损，如果孔板使用时间较长，特别是在被测介质夹杂固体颗粒等杂物情况下，都会造成孔板的几何形状和尺寸的变化，如果造成开孔变大或开孔边缘变钝，测量压差就会变小，流量显示就会偏低。　　解决办法：对孔板进行重新加工。13.变送器零点漂移：如果使用时间较长，变送器的零点可能会发生漂移，如果是负漂移，显示压差将会减小，显示的流量也会减小。　　解决办法：对变送器的零点进行校正。14.上下游直管段长度不够，上下游直管段如果不够长，气体将得不到充分发展，会使计量结果造成较大误差，如果上游在规定直管段内存在多个弯头，将使计量结果偏低。　　解决办法：改造蒸汽管道，是上下游直管段长度达到规定要求。在节流装置前加整流器。15.差压变送器的三阀组漏气，如果三阀组中的高压阀货平衡阀漏气，将会导致测量差压值减小，测量结果就会偏低。　　解决办法：如果三阀组中的高压阀门漏气，将该阀门进行紧固，必要时进行更换，如果三阀组中的平衡阀内漏，将该阀门进行紧固，必要时进行更换。德国VSERS400流量计生产厂家1.总体设计　　气体涡轮流量计系统软件包括初始化程序、主程序、中断控制程序、流量、温度、压力检测程序以及键盘显示程序等。初始化程序主要完成单片机初始化和设置计数方式等。主程序主要通过查询标志位SET_RUN和OPERATE来判断程序是运行状态还是设置状态，然后调用相应的处理子程序。首先开全局中断，允许单片机响应所有中断源产生的中断请求;当单片机查询到标志位SET_RUN被置位时，就进入设置状态，对仪表系数进行设定;进入运行状态后还要查询标志位OPERATE是否被置位，被置位后就进行温度与压力的.A/D转换、流量的计算和数据的储存。中断程序用于查询定时时间，进入中断服务子程序完成流量采集、工作状况“下温度和压力采集，瞬时流量和累积流量的计算。系统主流程图如图3所示。2.流量温度压力信号采集  流量信号的采集主要通过计数器MR0中断服务程序完成，采用定时器模式，定时时间设为1so定时时间到，比较寄存器里面的内容，大于1s则对计数器IMR1读数，以获得流量信号的频率，并清零;小于1s,则加1后结束。  温度和压力信号的采集是通过PICI6F877单片机内部的ADC模块将其转换成数字量，采样完成后计算出温度和压力值，并将这两个数值在液晶屏上显示出来。3.键盘显示  设置3个键盘，利用电平变化中断功能来实现，采用延时去抖法，按键有效就进入按键处理程序。F表示功能键，用KI来表示，每按一-次表示在流量显示和温度、压力显示间切换，-表示移位键，用K2表示，↑为增加键，用K3表示。如果F+→(即Kl+K2)被按下，则设置标志位置1,主程序查询到其置1后，就进入设置状态。在该状态下，→(K2)键定义为移位键，以闪烁表示光标所在位，每.按一次，闪烁移到下一位，到最后一位回闪第一一位。↑(K3)定义为增加键，对光标所在位的数值进行修改，每按--次，循环增加一个定义单位，定义单位视参数类型而定。当程序查询到↑+→(K2+K3)被按下时，就把累积流量清零，并把标志位置1,当查询到F(K1)键被按下时，每按-一次，在流量显示和温度、压力显示之间切换。气体涡轮流量计采用段式液晶显示器LCM103来显示瞬时和累计流量，同时实时显示温度和压力"。f电磁流量计未输出流量信号故障问题，通常是因电缆或电源故障、管道内部没有充满流体介质、液体相反流动方向等因素所致。对于以上可能会引发故障问题因素，需对仪表的电源供电与电缆连接情况做好细致检查，并对管道内部测量流体的介质流动方向正确与否、管道是否充满等实施细致检查。电磁流量计具体运行期间，需确保仪表内部所测定流体流动为正确方向，要和壳体上方箭头方向相一致。流体介质并没有充满管道大部分是因传感装置安装位置或者测量管网位置并未与设计安装实施标准相吻合。如图1所示,c、d位置处为传感装置最佳安置位置；细致检查传感装置器件完整性、测量管道内壁期间，需注重对传感装置重点零部件、各个接线端完好性的检查。仪表若未输出流量信号，也会因转换装置故障问题所致，可及时将线路板替换好，做好转换装置故障排查工作。较低流量与仪器参数设定期间，小信号较高切除设定，流量一边会有不显示现象产生。对此，务必注重对此方面故障问题的检查分析及有效排除，及时做好相关零部件更换处理，保证整个仪器可维持良好运行状态。  由于金属管浮子流量计的测量管为机械结构.测最时对波动很敏感,经常会出现指针波动严重,甚至影响读数的情况。除了在测量管中加装气阻尼器之外,还可以在指针组件中增加电磁阻尼器,使指针摆动的频率、幅度大幅度降低，使指针指示稳定，刻度值读取变得容易，读取精度更高。   电磁阻尼器的工作原理。电磁阻尼器由磁钢、连接件、金属板等组装后为一体。指针的配重为导电金属铝合金,根据电磁感应定律,配重在磁场中运动，切割磁力线.必然产生感应电动势,从而在配重中产生涡电流;磁场对带电导体必然产生作用力,而此作用力恰好起到阻碍配重在磁场中运动的作用,配重运动的速度越大,产生的反作用也越大,其效果类似于阻尼器,从而使电磁阻尼器起到降低指针摆动频率、幅度的作用.达到稳定的效果。   与现有技术相比，通过增加电磁阻尼器装置,可有效改善金属管浮子流量计的使用效果，使指针的摆动频率和幅度大幅度降低，指针稳定指示,刻度值的读取变得容易，读取精度提高,既提高了效率也保证了精度。1.正确选择外夹式超声流量计测量点和进行准确的管道参数测量发射器安装位置的选择遵循以下原则:选择充满流体的管段,如流体上流的垂直管段或完全水平的管段;测量点位置应远离弯管段、通、节流阀、阻尼孔、缩径管段或其它会引起紊流的管段,至少有10D管径的上游直管段和5D的下游直管段。对在泵、控制阀或套管弯曲段后的测量点,为保证更佳精度,其上游直管段长度会要求长达30D任何地方的测量点,一般只需5D的下游直管段。在水平管段上,发射器一般安装在管侧面的正側线上(以避免管道底部沉淀物或管道部的气泡、气穴引起信号丢失)。注意保证管表温度不超出发射器的额定工作温度。zui好选择内部没有腐蚀或锈斑的管段,减少测量的困难和不准确性。如不能完全按以上选点要求进行,仍有可能获得流量测量信号,但信号较弱,精度会降低。(注:D为被检流量计标称口径。)2.超声波探头的安装　　选择合适的发射器安装测量点后,对超声流量计进行设置,根据管径的大小,选择合适的安装方法。当被检流量计标称口径≤200m时采用V法测量,标称口径>200m时采用Z法安装。将发射器安装选定的位置清洁干浄并去掉上面的锈斑剥皮和油漆,注意在水平测量管道发射器须安装在3点和9点位置。因为管道内上部位置往往聚有气泡或气穴,低部又集有沉淀物,从而引起信号丢失。将耦合剂沿纵长方向涂在每个发射器发射面的中央位置上。注意安装发射器时要将耦合剂进行挤压保证发射器和管表之间无气泡存在。用不锈钢带或尼龙带将发射器紧固在管表测量位置注意让发射器中线与管侧接触中线保持水平。超声流量计测量探头安装时,应根据管道水流方向以及两个探头上的流向标志正确安放上游发射器和下游发射器。3.其他干扰的排除　　在周期性比对测试中,每次测量点应固定的永久性测量点。在比对测试完成后,在超声波探头的四周管壁涂刷防腐漆,取下超声波探头后在安装位置抹上黄油,并贴上一块塑料布,用以保护测量点。下次测量时,取下塑料布,擦掉黄油,用手锤击打测量点,将管道内壁新近结垢震掉,按防腐漆所留下的标记装上换能器即可测量,方便准确。若声波信号接受很弱或时有时无,则可能是管道内壁结垢太厚,或者是管内含有大量气体,使声波经常被阻断所致。可先用手锤击打测量点,如果接受的信号强度不断上升,说明是管壁结垢引起。如击打无效,则多为管内含有大量气体所致,排除气体即可。此外。还可以改变便携式超声波流量计探头安装位置或方式,探测现场管段流动状况。例如,沿着管圆周移动两换能器,核对所测不同位置的线平均流速,zui大流速处可能就是zui接近实际的平均流速位置,因为在最不对称位置的流速畸变所形成的平均流速读数最小。比较探头按Z法和V法安裝所测得的流速,如两者相差很大,表明存在严重横向流动,也就是有旋转流的迹象,应引起注意,采取措施。总之,用便携式超声波流量计对在线电磁流量计进行比对测试,只要准确操作,尽量减少随机误差和附加误差,基本上可以对外夹式超声流量计现场测量的稳定性和重复性作一个大致的定性评估。对于确实测量不稳定、精确度和稳定性偏差较大的长期现场应用的电磁流量计可以及时检测出来,从而采取更精确和更有针对性的方法和措施,满足现场计量和测试的需要。  很多天然气用气小户,其用气特点为:瞬时流量较小或流量波动幅度较大.旋进漩涡流量计可作为用气小户交接计量的首选。下面是直接影响旋进漩涡流量计准确度的常见因素:(1)旋进漩涡流量计是通过测量漩涡频率来计量流量的，流量计前有节流件。节流件会对气流产生扰动，比如流量计前安装调压阀致使计量值波动较大，将调节阀装到流量计后面后,流量就平稳很多。(2)用旋进旋涡流量计计量气井气或油井伴生气这些未经处理的天然气时，由于气中带液较多，对传感器的冲击腐蚀作用较强,容易造成损坏或磨损.另操作不当还会造成部件损坏,比如开关阀门过猛，,打坏旋涡发生体等。(3)应安装适合流量范围的流量计以满足上限流量和下限流量的使用。对有条件的用户可装大.小口径两台流量计,随供气大小倒换使用。(4)计量不准.难以发现。由于旋进漩涡流量计不像孔板流量计那样，各个测量部件都可以通过检查判断故障，旋进漩涡流量计在一体化设计、维护量低的优势下同时存在故障难以判断的弊端。在不知道用户具体用气量.流量计上压力、温度显示正确的情况下，很难判断流量计上所显示气量的准确性,只能到检定部门用标准装置进行检测判断。有厂曾出现流量计已经不准而未及时发现的情况，这种情况很容易产生计量纠纷。超声波液位计基本要求　　超声波液位计换能器发射脉冲超声波时，都有一定的发射开角。从换能器下沿到被测介质表面之间，由发射是超声波波束所辐射的区域内，尽可能有障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。如果有障碍物干扰情况下，安装时需要进行"虚假回波存储"。另外须注意超声波波束不得与加料料流相交。　　安装仪表时还要注意：最高料位不得进入测量盲区；仪表距罐壁必须保持一定的距离；仪表的安装尽可能使换能器的发射方向与液面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合，仪表必须接地。测量的基准是探头的下边沿。1、盲区 2、空仓（最大测量距离） 3、 最大量程 4、测量范围注：使用超声波物位计时，务必保证最高料位不能进入测量盲区。安装位置　　在安装超声波物位计的时候，注意仪表和容器壁至少保持200mm的距离。1、基准面2、容器中央或对称轴　　对于锥形容器，且为平面罐顶，仪表的最佳安装位置是容器顶部中央，这样可以保证测量到容器底部。常见安装位置的正误1、错误：换能器应与被测介质表面垂直。2、错误：仪表被安装在拱形或圆形罐顶，会造成多次反射回波，在安装时应尽可能避免安装在容器中央。3、正确1、错误：不要将仪表安装于入料料流的上方，以保证测量的是介质表面而不是入料料流。2、正确 注意：室外安装时应采取遮阳、防雨措施。搅拌　　当罐中有搅拌时，超声波液位计安装尽量远离搅拌器。安装后要在搅拌状态下进行"虚假回波存储"，以消除搅拌叶片所产生的虚假回波影响。若由于搅拌产生泡沫或翻起波浪，则应使用导波管安装方式。泡沫　　由于入料、搅拌或容器内其他过程处理，会在某些液体介质表面形成泡沫，衰减发射信号。如果泡沫造成测量误差，应将传感器安装在导波管内，或使用雷达液位计。导波雷达液位计的测量不受泡沫的影响，是这种应用的最佳选择。气流　　如果容器内有很强的气流，例如：室外安装，而且风很大，或容器内有空气涡流，您应该将传感器安装在导波管内，或使用雷达液位计或导波雷达液位计。
