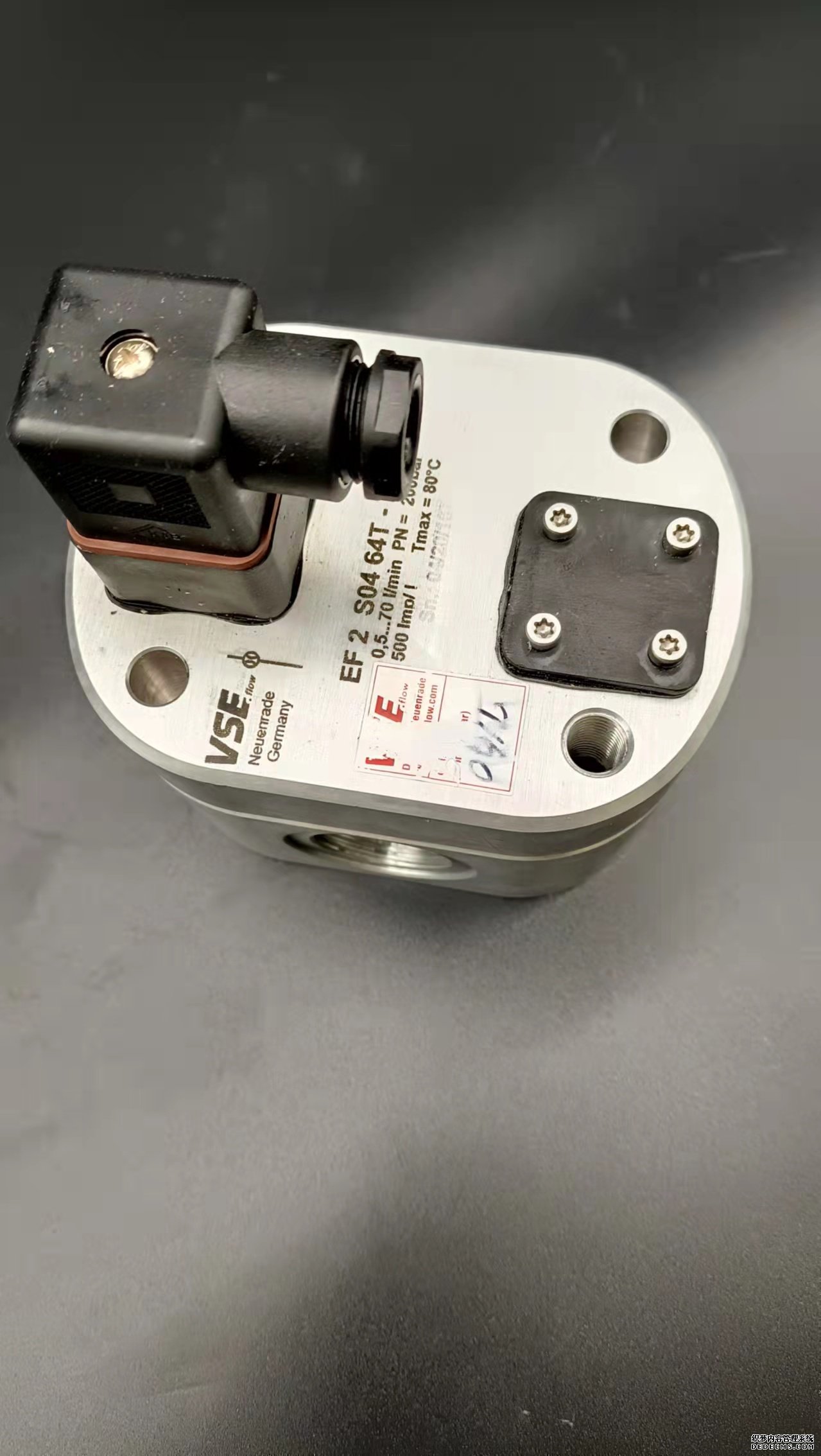

德国VSEAHM01-2S G1/8N流量计电子样册同时我们还经营：现代工业生产中使用智能电磁流量计的领域是越来越广了，智能电磁流量计的测量效果和精度也随着制造技术和工艺的不断进步而不断提高，电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极捡出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20ma和0－1khz输出。这样，智能电磁流量计就能测出导电流体的流量了。　　我们在电磁流量计选型时，有一个重要的选型参数，那就是仪表内的衬里材料的选择，为什么电磁流量计要进行衬里，这是由智能电磁流量计测量的原理决定的。电磁流量计一般有一组线圈和两个电极，线圈的作用是给流体加上一个电场，流动的导电液体相当于一个导体，根据法拉第电磁感应定律当导体切割磁力线时会相应产生一个与速度成正比的电动势，电极的作用就是测量这个感应电动势，所以测量管内只有电极是与导电液体相连的，其他部分是内衬，要保证绝缘，电磁流量计才能正常工作。如果有磁场的那段金属管道也与液体相接触，电磁流量计所测的导电液体和金属管之间短路了，就会有导电，就会将电势导走使电磁流量计无法测量电势。所以智能电磁流量计的内部都是有衬里的。　　并且也是基于这个原因，我们用电磁流量计只能来测量导电液体的流量，也就是说智能电磁流量计对于所测介质的电介常数有一个最低的要求，电导率低于阈值会产生测量误差直致不能使用，超过阈值即使有变化也可以测量，示值误差变化不大，通用型电磁流量计电介常数下限值的阈值在10-4~(5×10-1)S/CM之间，视型号而异。工业用水及其水溶液的电导率大于10-4s/cm，酸、碱、盐液的电导率在10-4~10-1s/cm 使用不存在问题，低度蒸馏水为 10-5s/cm 也不存在问题。石油制品和有机溶剂电导率过低就不能使用智能电磁流量计。　　从资料上查到有些纯液电导率较低，认为不能使用，然而实际工作中会遇到因含有杂质而能使用的实例，杂质对增加电导率有利。对于水溶液，资料中的电导率是用纯水配比在实验室测得的，实际使用的水溶液可能用工业用水配比，电导率将比查得的更高，也有利于流量测量。　　根据所测量的介质的不同，智能电磁流量计的衬里材料品种选择也不尽相同，普通的水性介质，比如污水、离子水等与带有腐蚀性的液体介质(酸碱盐溶液)所用的衬里材料就不能一样，包括用来测量的电极的选择也有所不同，根据经验，一般情况下选择衬里材料的指导方法如下。1.普通橡胶，天然橡胶，软橡胶，硬橡胶。　　运行温度60℃，其特点就是富有弹性并且拥有不错的耐磨性能。一般用于城市供排水等领域，耐腐蚀性就相对较差。2.聚四氟乙烯，也叫PTFE，也叫F4。　　比较常用的内衬材质之一，因为其化学性质稳定，所以一般用于卫生级液体或强腐蚀液体，如浓酸浓碱等。3.聚全氟乙丙烯，也叫F46。　　此种材质与PTFE类似，但耐磨性能强于PTFE材质，同样介质温度最高可达100℃。4.聚氟合乙烯，也叫Fs。　　与F4材质类似的特性但承受温度稍差了一些，一般介质温度不超过80℃，性价比高，成本较F4材质低。5.氯丁橡胶，也叫CR，也叫Neoprene。　　其特点为耐磨性能好，且弹性非常出色，一般用于供排水、污水处理等领域。耐腐蚀性能稍差，不耐氧化是它的缺点。6.聚氨酯橡胶，又叫Polyurethane。　　拥有极好的耐磨性能，但对于腐蚀性就显得能力不足了，且电磁流量计温度不得超过80℃，一般用于对耐磨要求比较高的工矿环境，如矿浆煤浆等介质的测量。7.陶瓷材质　　陶瓷无疑是所有材质中最好的，绝对的高端产品，唯一缺点就是价格不接地气，制作过程复杂，对工艺要求极高，售价超高。1.始动比较低，量程比较宽　　为满足社会发展，超声波流量计的计量范围也越来越大，流速在0.05m/s～30m/s的范围内的流体都可以被精准测量，量程比达到1:700左右，可测范围也比较广，可满足气体、液体传输过程中对安全的需求，并且灵敏度也比较高，可测量很小的流量，保证计量不间断，可良好地满足峰谷用量差异大的场合。2.自带旋转整流器　　超声波流量计中自带旋转整流器，因此，对超声流量计安装位置前后管道的要求比较低，解决了传统流量计不确定流场打乱的问题，可形成自己所需的流场，旋转整流器的使用，可促使前直管段从原先的20D缩短到5D之内，从而降低安装管段的长度，降低对空间的要求，影响精度可控制在1%以内。3.抗污染性能强　　超声波流量计通常都应用在测量环境比较恶劣的场所，如果抗污染能力不足，必然会增加维修成本。随着科学技术的发展，超声流量计愈发先进可靠，无可动部件。而且具有很强的穿透性和自动清洗功能，即便长时间运行，粉尘、杂物、水汽等因素也不会影响测量的精度，维护量和维护成本都比较低。4.可实现智慧化管理　　在超声波流量计内部可设置基于NB-IoT技术远传模块，利用局域网就可以实现测量数据的远程传输，为中心控制端提供现场诊断资讯，进行故障预处理和异常报警，提醒现场运维人员及时处理，进行实时监控，实现“少人值班或者无人值班”的智慧化管理。1.安装地点的选择①尽量避免将电磁流量计安装在温度经常变化的地点，降低温度变化引起的温漂，减少流量不稳情况。如果现场受到热源的辐射，必须采用热隔离或通风设施。②避免将流量计安装在受振动或撞击的地方。③尽量避免将电磁流量计安装在腐蚀性环境中，若不能避免，尽量选择通风良好的环境。④电磁流量计尽量避免阳光直晒。⑤请勿将电磁流量计安装在电动机、变压器和其他强电源附近，减少电磁干扰。⑥留足必要的安装及检修空间。2.流量计可自动检测正反方向  安装仪表时，应使流向箭头同现场实际正流向保持一致。对分离型仪表，交换转换器或传感器一端的CD1和CD2端子上的连线，相当于切换流向。3.传感器(含--体型)与管道的连接要求  首先，要注意传感器本身不能作为荷重支撑点，它不能支撑毗连的工作管道。同时，传感器安装时应当使其不受过大的拉紧应力，应考虑消除毗连管道因热膨胀产生的应力影响。安装传感器时，应保证测量管与工艺管道同轴。法兰之间加装的法兰垫圈，应有良好的耐腐蚀性能，该垫圈不得伸入管道内部。在传感器邻近管道进行焊接或火焰切割时，要采取隔离措施，防止衬里受热。为可靠测量，重要的是电极应当完全浸没在被测流体中，传感器可以安装在任何方位(水平、垂直、倾斜)，只要通过电极的连线基本处于水平位置即可(与水平线夹角一般<10度)，为了进一步减小夹带气泡对测量的影响，可以适当提高工作压力。要避免管道内产生负压，损坏衬里。仪表安装场所的磁场强度应小于400A/m。4.与金属管道的连接、连线和接地  流量信号是以介质为参考点(0V)的差动信号，传感器内部已将信号参考点(OV)与金属测量管连通。一般通过管道法兰与仪表法兰的连接螺栓虽然能使流量计取得介质电位(0V)，但正规的方法是加装电气连线，确保以介质为OV的流量信号可靠输出。传感器还应加接地线，接地电阻应小.于10欧姆。5.其他安装注意事项①电磁流量计接地装置应独立设置，不能与电气系统共用接地装置，接地电阻≤109.②仪表安装完毕，通过2mm2铜芯软线将电磁流量计接地极连接到接地装置。③为了保护电磁流量计内衬不被机械划伤，建议管道吹扫完毕后，再安装电磁流量计。同时，在焊接管道时，严格控制电焊机接地线搭接位置，避免用电磁流量计本体作为导体通过焊接电流，以防电子线路被击穿，造成仪表损坏。④为了防止电磁流量计受到管道的振动、热胀冷缩的影响，避免将电磁流量计单独固定，可以通过管道一起进行支撑。⑤电磁流量计中心轴应与管道中心轴保持同心，以免引起测量误差。⑥搬运电磁流量计时，应保证流量计测量管部位均衡受力，或通过本体的吊环进行搬运，不能让流量计信号引出管和接线盒受力。⑦当介质中含有固体沉淀物时，电磁流量计应垂直安装，避免安装在水平管道的最低点，以防物料堆积在管道内。⑧尽量远离泵出口安装，因为泵出口介质状态不稳定并且距离电动机太近，容易产生干扰。电磁流量计测量的液体中会含有一些气泡，如果气泡分布均匀，则不影响测量。然而，一旦气泡变大，整个电极通过电极时会被遮挡，使流量信号输入电路瞬间开路，导致输出信号抖动　　如何判断电磁流量计的测量误差是由被测液体中的气泡组成的？如何处理这种情况？简单介绍一下　　当测量效果抖动时，磁场的励磁回路电流立即被切断。假设此时表面仍有闪烁和不稳定现象，说明大部分是由气泡效应引起的　　在确定许多气泡影响电磁流量计的测量效果后，有必要寻找相应的处理方法。假设由于装置的定向，许多气泡混合到液体中。例如，如果电磁流量计安装在管道系统的高点，储存气体或从外部吸入空气，形成流量计的晃动　　这是非常有用的方法来代替装置的定位，但在很多情况下，装置的直径很大，或者设备的方向不容易改变。建议在电磁流量计上游安装集气袋和排气阀，以清除残余气体，减少影响测量效果的因素，保证测量的准确性。德国VSEAHM01-2S G1/8N流量计电子样册  涡街流量计是基于流体力学中著名的“卡门涡街”研制的。在流动的流体中放置- -非流线型柱形体,称旋涡发生体,当流体沿旋涡发生体绕流时,会在涡街发生体下游产生两列不对称但有规律的交替旋涡列,这就是所谓的卡门涡街,如图1所示。   大量的实验和理论证明:稳定的涡街发生频率ƒ与来流速度v1及旋涡发生体的特征宽度d有如下确定关系叫:   式中St为斯特罗哈数,与雷诺数和d相关。   当雷诺数Re在一定范围内(3 X102~2 X105)时(4],St为一常数,对于三角柱形旋涡发生体约为0.16   雷诺数的定义为   式中S为管道的横截面积。   由高精度气体涡街流量计的测量原理可知,通过测量旋涡发生频率仅能得到旋涡发生体附近的流速vI,由式(3)可知在横截面积一定的情况下,流体的流量Q与流体的平均流速v成正比,因此要精确计量流体的流量必须找到`v与v1的对应关系。   根据流体力学理论,在充分发展的湍流状态下，流体的速度分布有如下关系式川:   式中:vp为到管壁距离为y的P点的速度;y为点到管壁处的距离;Vmax:为管道中的最大流速,通常取管道中心的速度;R为管道的半径;n为雷诺数的函数。 表1中给出了部分雷诺数与n的对应关系。   由于旋涡发生体的位置固定,因此当雷诺数一定时v1与`v有固定的比例关系换言之,当雷诺数Re变化时,二者的比值也发生变化，   图3给出了不同雷诺数下充分发展的湍流的流速分布,如图所示Re越大,流速分布越平滑,即旋涡发生体附近的流速越接近平均流速,故ƒ( Re)应为单调递减函数。图4给出了3台50mm口径，宽度14 mm三角形旋涡发生体的气体涡衔流量计,在20℃,一个标准大气压下,不同雷诺数下的K值曲线。如图所示实验数据与理论分析基本一致,因此涡衔流量计的测量原理即决定了仪表系数的非线性特性。若要提高涡街流量计的计量精度,必须针对不同的流速分布对K值进行修正。针对传统电磁流量计用信号电缆的易受电磁干扰和内部产生较大噪音的性能缺陷，首先根据电磁流量计用信号电缆的特点及其运行环境要求设计了多种结构方案,而后综合考虑电缆抗电磁干扰水平、内部噪音水平、工艺的实现难度和制造成本等因素对相关设计方案进行反复筛选，最终确定了新型低噪音电磁流量计用信号电缆的结构。　　该新型电缆的结构如图1所示。导体为单股退火镀锡软铜线,以提高导体的导电性和防腐蚀性。在导体外绕包一层薄F4(聚四氟Z烯)半导电带,有利于降低导体和绝缘之间的摩擦起电噪音。绝缘采用材料较为纯净.介电常数较小具有一定弹性的聚丙烯绝缘级材料,并采用挤压式挤出,减小绝缘层与导体的向隙。采用对绞组作为信号传输线,由于在两根传输线上感应的电压接近相等,减小了电压差值，提高了信号传输稳定性;对绞组由两种不同颜色绝緣线芯组成,相邻线对对绞节距应不大于100mrmn。对绞分屏蔽纪(即对对绞组进行分屏蔽,每对对绞组外绕包两层聚酯带和--层厚0.04mm铝塑复合带绕包,内置-根7X0.26mm镀锡铜绞线作引流线)有利于对不同对绞组之间信号中音的抑制和隔离。对绞分屏敞组同心式绞合成缆，在对绞分廉蔽组间]填充非吸湿性材料,以保证缆芯圆整。在成缆缆芯外绕包两层聚酯带,再采用铝塑复合带绕包,内置镀锡铜线作引流线,以提高电缆电磁屏蔽能力。总屏敞层外挤包隔离层(隔离护套).隔离层采用绝缘级低密度聚乙烯材料。隔离层外采用铠装层，铠装材料为高导磁合金钢带.其为强磁材料,叮将外来的磁通大部分限制在铠装层的外表面上(仅布少部分能进.人被屏蔽的空间);铠装时对高导磁合金钢带采用纵包焊接,确保其形成.连续圆杜管;铠装层可提高电缆抗电您T扰水平以及对电缆进行加强，减少电缆振动引起的电动势。外护奈采用监色软PVC(聚氯乙烯)护层级电缆材料挤包,实现电缆防护。　　该新型低噪音电磁流量计用信号电缆通过开发新的结构和选用新的材料具有了高抗电磁干扰能力和优异的低噪音性能,可实现信号的高分辨率、高精度和稳定传输:a.通过采用绝缘线芯对绞、对绞铝箔分屏蔽、引流线设置、铝箔总屏蔽、全封闭钢合金铠装屏蔽等综合设计,对内外部电场和磁场形成有效的屏蔽隔离,抑制了内部串音,降低了信号传输的波动性,大大提高了电缆的抗电磁干扰水平,提高了电缆传输信号的准确性和可靠性。在实际工程安装中,电缆也不必穿金属管敷设，可降低工程成本。b.采用镀锡导体以及导体外设置F4半导电带,有利于降低导体和绝缘之间的摩擦起电噪音,同时电缆整体设计结构紧凑,尤其是钢合金铠装层的设计,使得电缆内部相对滑动少,一定程度上也减少了电缆内部摩擦起电噪音的产生,这样可以将原始噪音降低2~3个数量级,极大地提高了传输信号的分辨率和精度,减小了电磁流量计的计量误差,大大提高了电磁流量计的计量准确性、精确性和可靠性,完全可满足微量精确计量场合的使用要求。电磁流量计未输出流量信号故障问题，通常是因电缆或电源故障、管道内部没有充满流体介质、液体相反流动方向等因素所致。对于以上可能会引发故障问题因素，需对仪表的电源供电与电缆连接情况做好细致检查，并对管道内部测量流体的介质流动方向正确与否、管道是否充满等实施细致检查。电磁流量计具体运行期间，需确保仪表内部所测定流体流动为正确方向，要和壳体上方箭头方向相一致。流体介质并没有充满管道大部分是因传感装置安装位置或者测量管网位置并未与设计安装实施标准相吻合。如图1所示,c、d位置处为传感装置最佳安置位置；细致检查传感装置器件完整性、测量管道内壁期间，需注重对传感装置重点零部件、各个接线端完好性的检查。仪表若未输出流量信号，也会因转换装置故障问题所致，可及时将线路板替换好，做好转换装置故障排查工作。较低流量与仪器参数设定期间，小信号较高切除设定，流量一边会有不显示现象产生。对此，务必注重对此方面故障问题的检查分析及有效排除，及时做好相关零部件更换处理，保证整个仪器可维持良好运行状态。德国VSEAHM01-2S G1/8N流量计电子样册1.电磁流量计在浆液中的特别安装要求  首先，要对电磁流量计的特别安装要求进行分析，首先要了解此电磁流量计相对于其它一些流量计在特征方面有什么不同之处,电磁流量计的特点在于采用了法拉第的电磁感应定律，测量方法主要以直接测量的方式进行。并且，在测量结果上不受到流体密度、粘度、温度以及压力的影响，没有阻流件与相应的压力损失,同样也不会在高流速的情况下发生一些气体腐蚀的现象。不过，由于在实际的安裴过程中没有采用科学的安装方法以及严格安装电磁流量计的特别安装要求,部分电磁流量计极易在实际的运作中造成仪表测量误差的出现，严重的还会造成仪表的损坏。在进行电磁流量计的安装过程中,需要严格按照安装流程进行操作，由于现场操作的复杂性,为了确保电磁流量计可以在运行效果上达到一个较好的操作水平,可以进行三台以及电磁流量计的统一安装操作，在气化炉的顶部进行安装，从而进一步增强测量效果，同时延长流量计的前直管段的使用方式，以便解决加压泵在工作过程中造成的脉动影响。2.电磁流量计使用方法建议　　在单机进行试车阶段，需要严格安装使用方式提示，禁止对电磁流量计进行送电。气化炉在停车后，需要对电磁流量计先进行停电操作,然后再对其进行清洗，主要足清洗其中的管线，避免因电磁流量计内部的传感器励磁形成的磁场吸附了电极周围的铁锈而造成最终清洗效果的降弱。在正常的运行阶段,如果发现电磁流量计发生-些波动或干扰现象的出现，需要对其原因进行分析，主要的原因可以概括为如下几个方面:第一为泵引发的波动因素，主要因为煤浆泵在某个工作时间内出现了异常工作效果，整体的流量值发生变化的可能性不大,但由于流量脉动的变化波动量也随之发生了较大的变化。第二为煤浆引起的波动，前文提到，煤浆属于混合物，其中不仅含有煤水化合物，还包括一些金属颗粒,随着这些金属颗粒含量的增多,尤其是电极周围堆积的金属颗粒随着电极压力的形成逐步增加,从而造成停车现象的出现。第三为电磁流量计输出信号的尖脉冲千扰，因为煤浆含有的大颗粒金属摩擦导致电极之间瞬间产生尖脉冲信号干扰，井且电磁流量计内部的传感器受到温度的影响，使得煤浆管线的冲洗难度不断增加。3.电磁流量计的特殊加工　　在进行电磁流量计的特殊加工过程中,要使用锰合金等特殊材质的加工方法进行防护冲刷磨损套的制作。对一些电磁流量计的碳化效果,电磁干扰效果的主要作用是指在防护冲刷效果的基础.上,以电磁流量感应为防护基础，以电极防护标准作为碳化防护效果的主要依据,根据电磁流量计加工的特性，在实际的应用效果上进行特殊加工。针对铁磁性质的干扰，需要进行水煤浆磁过滤操作，在经济条件允许的情况下可以采用不锈钢的输送管道,并定期对电磁流量计内部进行检查与清理。针对电磁流量计的参数设定问题，不能按照最佳的安装条件时测定的参数进行，也不能牺牲灵敏度弥补脉动流造成的波动,建议整体的阻止时间不应操作三十秒这一区间范围。值得一"提的是,只有在进行防护检修的过程中，才能最终确定相应的电磁流量参数,应当建c起统一的标准积极发挥其计量参数的特长与优势。利用电磁感应原理，电磁流量计一般被用来测量流过管道中导电流体的流量。不管流体的性质如何，只要其具有微弱的导电性(电导率大于8X10-5Ss/m)即可进行测量。通常，油田三采注入的聚合物混合液的导电性能良好，符合这种测量条件。   如图1所示，根据电磁感应原理，当导电流体，在磁场强度为B的磁场中以速度V运动时，切割磁力线而产生电场E关系为   则在线形长度为L的a和b两点之间产生感应电动势Ɛab   a、b两接收电极之间的距离L为已知常数，B为已知的磁场强度。故εab是V的单调函数,Ɛab随V变化而变化。而瞬时流量g等于流速V与导管截面积S(常数)的乘积，因此有 式中K一仪器常数，   只要通过电磁流量计电路测得Ɛab，即可得到对应的流量Q。

您如果需要德国VSEAHM01-2S G1/8N流量计电子样册的产品，请点击右侧的联系方式联系我们，期待您的来电
